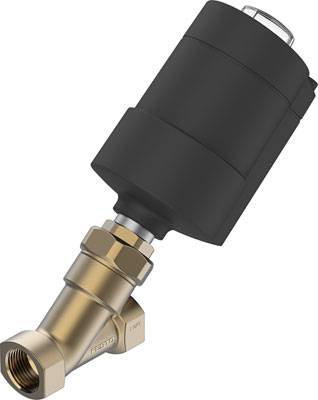

FESTO kutni ventil sjedala 8111600 VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM Materijal kućišta PA Brtveni material FPM 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (475,00 € / komad)
475,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta
VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM
- Vrsta proizvoda
kutni ventil sjedala
- Materijal kućišta
PA
- Priključak
G 1/8
- Radni tlak (maks
7 bar
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Proizvođač-br. dijela
8111600
- Veličina pogona - Ø
75 mm
- Radni tlak (min.)
5 bar
- Brtveni material
FPM
- Funkcija
2/2 zatvoreno monostabilno
- Težina
2550 g
- Temperaturni opseg medija
-10 do +60 °C
- Maks. temperatura medija
+60 °C
- Min. temperatura medija
-10 °C
- Medium
inertni plinovi
filtrirani komprimirani zrak
para
- Određene značajke
p priključak g 1/8
IP65
IP67
- Maks. temperatura okoline
+60 °C
- Min. temperatura okoline
0 °C
- Način rada
položaj normalno zatvoren
- Kv vrijednost
19.2 m³/h
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2803815 FESTO kutni ventil sjedala 8111600 VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM Materijal kućišta PA Brtveni material FPM 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2803815 FESTO kutni ventil sjedala 8111600 VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM Materijal kućišta PA Brtveni material FPM 1 St.
Opis
Kutni ventil sa sjedištem VZXA-A-TS7-1"-M6-B1T-16-K-75-20-PR-PM Strukturni dizajn = ventil sa sjedištem s klipnim pogonom, tip pokretanja = pneumatski, položaj ugradnje = bilo koji, vrsta pričvršćenja =linijska instalacija, vodni priključak=navojna čahura 1 NPT prema ANSI/ASME B1.20.1
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
