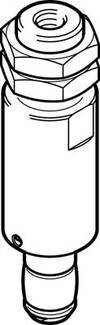

Linearni crtež/Nacrt sklopa
Linearni crtež/Nacrt sklopa
FESTO 1320765 DHEB-8-E-D-E-L rebrasta hvataljka Materijal kućišta: aluminij 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (189,99 € / komad)
189,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO 1320765 DHEB-8-E-D-E-L rebrasta hvataljka Materijal kućišta: aluminij 1 St.
Tehnički podaci
- Veličina: 8 Vrsta pričvršćivanja: po izboru: s vanjskim navojem s kontra maticom Radni tlak: 5 ... 8 bara Radni medij: Komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4] Položaj ugradnje: bilo koji Smjernice: Osnovno navođenje Funkcija: jednosmjerno zatvoreno Napomena o radnom i upravljačkom mediju: Moguće je podmazivanje (potreban za daljnji rad) Hod mijeha: 3 , 5 mm Konstruktivna struktura: kontrakcijska membrana prisilni redoslijed kretanja Klasa otpornosti na koroziju CRC: 2 - umjereno korozijsko naprezanje Maksimalna hvataljka radne frekvencije:<= 4 Hz Max. Promjer zahvata: 11 mm Min. Vrijeme otvaranja na 6 bara: 10 ms Min. Vrijeme zatvaranja na 6 bara: 30 ms Min. Promjer koji treba zahvatiti: 8 mm Prosječni interval zamjene mijeha: 0,5 milijuna SP Pneumatski priključak : Otkrivanje položaja M5: bez težine proizvoda: 15 g korisne nosivosti vodeće vrijednosti: 0,08 kg resetirajućeg tlaka:<1 bar Temperatura okoline: 5 ... 60 ° C Materijal dolje: EPDM Kućište materijala: anodizirani aluminij Napomena o materijalima: Tvari koje sadrže LABS sadrže RoHS
- Pogonski medij
Komprimirani zrak
- Vrsta
1320765
- Vrsta proizvoda
rebrasta hvataljka
- Materijal kućišta
aluminij
- Priključak
M5
- Radni tlak (maks
8 bar
- Pogonska tempratura
5 °C (min)
- Min. radna temperatura
5 °C
- Proizvođač-br. dijela
1320765
- Radni tlak (min.)
5 bar
- Brtveni material
EPDM
- Težina
15 g
- Medium
komprimirani zrak
- Maks. temperatura okoline
+60 °C
- Min. temperatura okoline
+5 °C
- Način rada
jednostruko djelovanje
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204645 FESTO 1320765 DHEB-8-E-D-E-L rebrasta hvataljka Materijal kućišta: aluminij 1 St.
Opis
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
