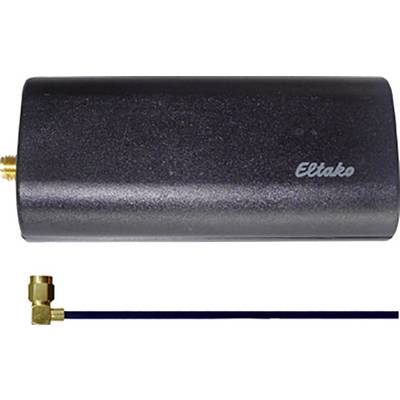

FEM Eltako radijski prijemni antenski modul nadžbukna
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
9 kom. - zaliha Njemačka
Broj
Ukupno (104,99 € / komad)
104,99 €
sa PDV-om
Dostupno još samo 9 kom. - zaliha Njemačka
Tehnički podaci
- Vrsta proizvoda
prijemni antenski modul
- Serija
Eltako
- dim.
(Š x V x D) 40 x 22 x 78 mm
- Radijski standard
specifičan za proizvođača
- Radni napon
12 V/DC
- Vrsta montaže
nadžbukna
0.5 W
- Prijenos podataka (Smart Home)
radijski
- Širina
40 mm
- Visina
22 mm
- Dubina
78 mm
- Bazna stanica
nije potrebno, neobavezno za daljinski pristup
- Razmjena podataka
dvosmjeran (dvo)
n.rel. (EENRPS00)
Surface mounted
FALSE
TRUE
FALSE
Other
0
None
FALSE
FALSE
TRUE
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2636471 FEM Eltako radijski prijemni antenski modul nadžbukna
Upute za rad i sigurnost
Upute za rad i sigurnost 2636471 FEM Eltako radijski prijemni antenski modul nadžbukna
Opis
Radio prijamni antenski modul za RS485 podsabirnicu. Gubitak u stanju mirovanja samo 0,5 vata. SMA utičnica za priloženu malu antenu. Ako je veća radijska antena FA250 ili FA200 spojena u optimiziranom položaju, domet prijema može se povećati. Dimenzije kućišta DxŠxV: 78x40x22mm. Do tri modula radio prijemnika u vlastitom minijaturnom kućištu mogu se instalirati bilo gdje u zgradi uz FAM14 i spojiti na glavnu sabirnicu s 4-jezgrenom oklopljenom podsabirnicom (npr. telefonska linija) preko pristupnika FGW14. Da biste to učinili, spojite RSA/RSB terminale FEM-a na RSA2/RSB2 terminale FGW14. Također spojite +12V/GND priključke FEM-a na +12V/GND priključke FGW14. Nekoliko FEM-ova mora biti spojeno jednim kabelom u obliku lanca, kao što je potrebno za RS485 bus sustave. Ožičenje u obliku zvijezde s jednom linijom po FEM nije dopušteno. Prespojnik mora biti umetnut u drugu poziciju za svaki od tri modula radijskog prijemnika. Da biste to učinili, pažljivo otvorite kućište na predviđenom mjestu na uskoj strani pomoću odvijača. Širina oštrice 6,5 mm, maksimalna debljina 1,5 mm.
Ovaj tekst je strojno preveden.
