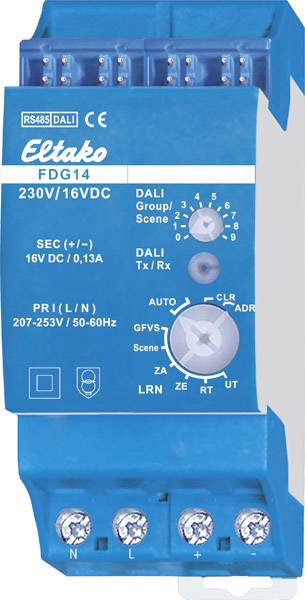

FDG14 Eltako prolaz profilna šina

DALI pristupnik, dvosmjerni. Gubitak u pripravnosti samo 1 vat. Priključak na autobus Eltako-RS485. Prekrižite ožičenje samo autobusa sa skakačima. Napon 230V na stezaljkama N i L. Na stezaljkama DALI +/- 16V DC / 130mA postoje do 64 DALI uređaja. Ovaj gateway kontrolira DALI uređaje s Enocean radio odašiljačima. Od proizvodnog tjedna 14/16, grupe 0-15 mogu se kontrolirati i naredba za emitiranje također se može izdati. DALI scene 0-15 također se mogu pozvati. DALI instalacije koje će se u potpunosti kontrolirati FDG14 moraju stoga biti konfigurirane u skupinama 0-15. Softver za konfiguraciju i upravljački moduli za to nude poznati proizvođači DALI komponenti (npr. Tridonic DALI XC). FDG14 pohranjuje intermedijarnu vrijednost za svaku od skupina 0-15 i pruža tu vrijednost kao povratnu informaciju. Stvaraju se isti telegrami s povratnim informacijama kao i za FUD14. FDG14 zauzima 16 BR14 adresa uređaja. Povratne informacije o adresama uređaja odgovaraju vrijednostima zatamnjenja DALI grupa 0-15 u rastućem redoslijedu. Sa PCT14, povratne informacije mogu se mijenjati pojedinačno po grupi, od telegrama vrijednosti zatamnjenja vrijednosti (%) do telegrama tipke (uključeno / isključeno). To znači da se pogonima BR14 mogu upravljati povratnom informacijom. FDG14 ispunjava funkciju DALI glavnog računala i DALI napajanja. Pomoću okretnih prekidača mogu se podučavati samo gumbi za grupe 0-8 i DALI scene 0-9. Kontrolni telegrami za grupe 9-15 i scene 10-15 mogući su samo putem unosa u PCT14. Pažnja: radio-gumbi uvijek zahtijevaju dvostruki klik kada ručno predajete u FDG14! Uz CLR, potrebno je samo jedan klik. Gumb za smjer ili univerzalni gumb s istim ID-om i istim gumbom ne mogu se podučavati nekoliko puta u različitim skupinama. Uvijek se primjenjuje zadnja odabrana skupina. Pritiskom na tipku možete se prebaciti samo jedna grupa ili emitirati sve grupe. Jedan FBH se također može podučavati u svakoj grupi. Uz ručno učenje, ovo uvijek radi bez obzira na svjetlinu. Prag svjetline također se može postaviti s PCT14. Za FBH svih grupa, vrijeme kašnjenja za isključivanje nakon nijednog pomicanja ne može se postaviti zajedno u nekoliko minuta (1..60). Zadane vrijednosti su 3 minute.

Ovaj tekst je strojno preveden.
