Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI-Kartica
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (299,00 € / komad)
299,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI-Kartica
- Ugrađeno
- Host sučelje: PCIe
- Izlazno sučelje: Serijsko
- Namjena: PC
Tehnički podaci
- Vrsta proizvoda
PCI-Kartica
- Priključak A
PCIe
- Dubina
110 mm
- Širina
68 mm
- Težina
800 g
- UKCA
nije bitno
- Interni
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3796882 Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI-Kartica
Upute za rad i sigurnost
Upute za rad i sigurnost 3796882 Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI-Kartica
Opis

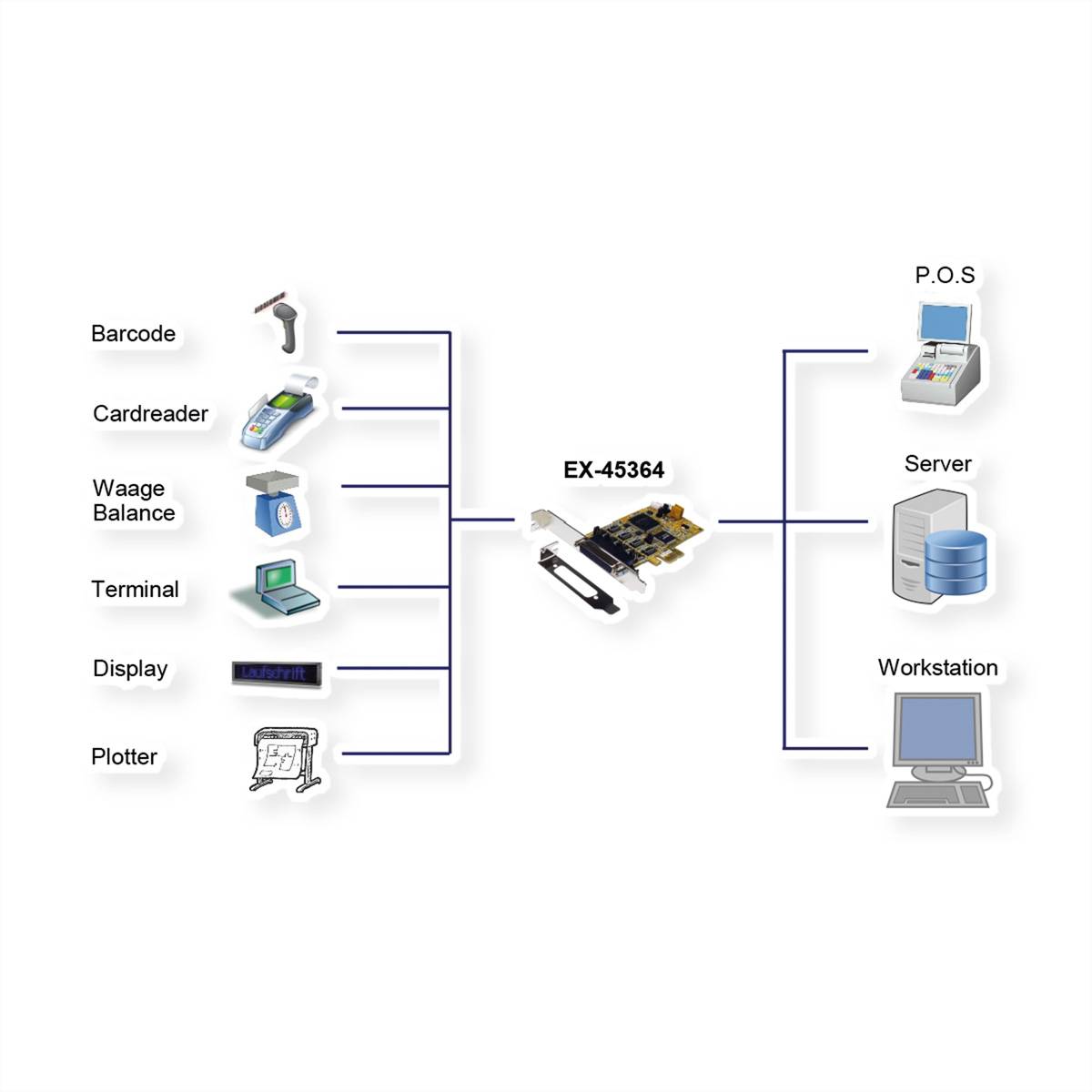

EX-45364 PCIe I/O kartica pruža četiri serijska RS-232, 422 i 485 visokoučinkovita UART 16C1050 izlaza. Svaki port se može konfigurirati neovisno o vrsti sučelja. Dizajniran je za dodavanje četiri dodatna serijska kombinirana porta za računala, male radne stanice ili servere putem PCIe sabirnice. Kartica je u potpunosti PCIe Plug-and-Play kompatibilna i nema problema s IRQ-om i konfliktima I/O adresa. Podržava značajke ATATM Auto RS-485 odašiljača. Osim toga, +5 V ili +12 V može se konfigurirati na pinu 9 serijskog RS-232 konektora za POS sustav (Power over System). Osim toga, uključen je niskoprofilni nosač za tanka kućišta računala.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Sučelje: 4 x RS-232 V.24, RS-422/485 - neovisni odabir načina rada
- FIFO međuspremnik: 16C1050 s 256 bajtova
- U/I adrese i prekidi: dodjeljuje ih BIOS sustava, dijeljenje IRQ-a
- Podatkovni bitovi: 5, 6, 7, 8 / Zaustavni bitovi: 1, 1,5, 2
- Paritet: nijedan, paran, neparan, razmak, znak
- RS-232 signali: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422/485 signali:
- RS-422 - 4 žice (TXD+/-, RXD+/-) (potpuni dupleks)
- RS-485 - 4 žice (TXD+/-, RXD+/-) (potpuni dupleks)
- RS-485 - 2 žice (Podaci+/-, Podaci+/-) (poludupleks)
- Podržava ATTATM automobilski odašiljač
- RS-422/485 120 Ohm terminacija se može uključiti i isključiti.
- Čipset: SystemBase SB16C1054PCI
Isporuka uključuje

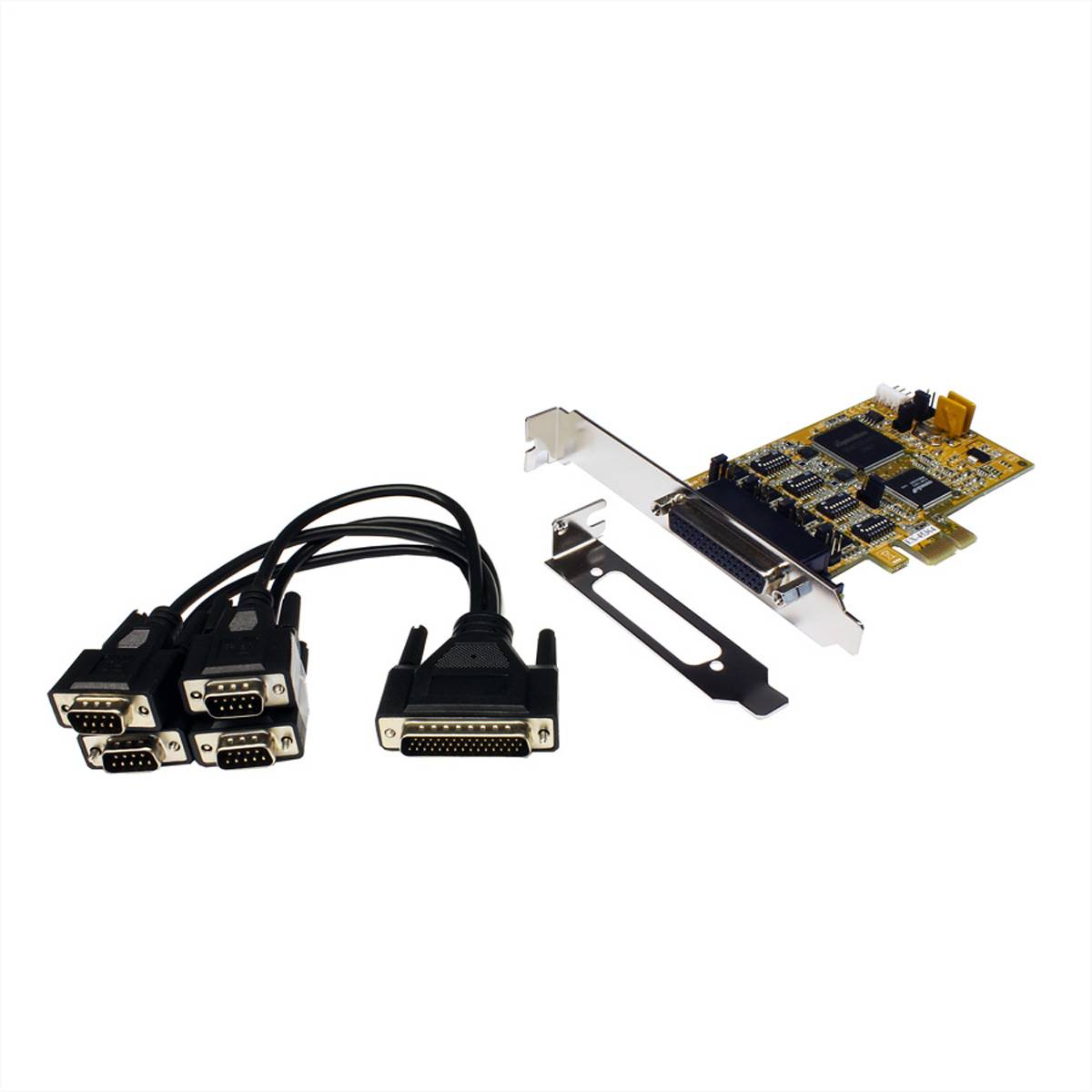

- EX-45364, Octopus kabel, niskoprofilni nosač, CD s upravljačkim programima, priručnik
