Name: Escha 8071668 utičnica s prirubnicom 0.5 m Broj polova: 8 1 St.
Brand: Escha
SKU: 3553479
Availability: InStock

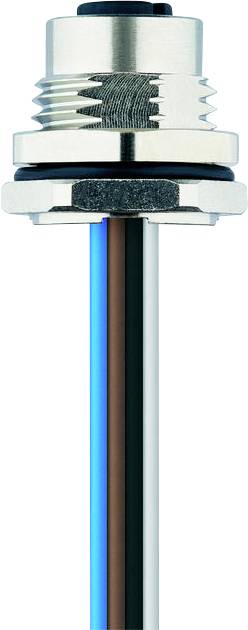

Bliski kadar cilindričnog metalnog električnog konektora s tri žice u boji: plave, smeđe i crne, koje izlaze iz donjeg dijela.

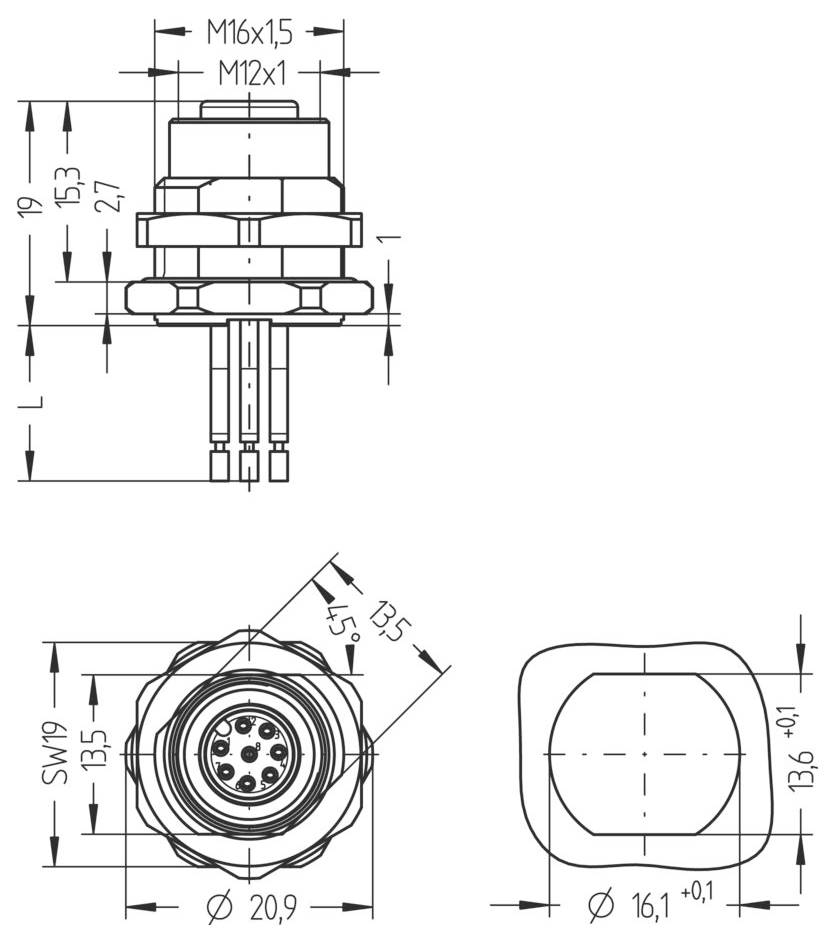

'Tehnički crtež električnog konektora s detaljnim dimenzijama i mjerama. Uključuje pogled odozgo, sprijeda i odozdo.'

1/2

Vrsta proizvoda

utičnica s prirubnicom

Standard utičnice

senzorski konektor

Priključna strana A

M12 utičnica, ravna

Priključna strana B

kabel, otvoreni kraj

Broj polova

Tehnički list (PDF)

Dostava pet,16.10.

5 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (22,99 € / komad)

22,99 €

uklj. PDV

Dostupno još samo 5 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Nazivni napon: 30V
Otpor izolacije: ≥108 Ω
Materijal brtve (čahura): FPM/FKM
Materijal kontakta: Metal, CuZn, pozlaćen
Materijal nosača kontakta: plastika, PA GF, BK
Mehanički vijek trajanja:> 100 ciklusa parenja
Standardi: IEC 61076-2-101
Dodjela pinova: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Broj polova: 8
Stupanj zaštite (montirano): IP65, IP67, IP68
Konektor: Ženski, ravni, M12
Strujna nosivost po pinu (na 40°C): 2,0 A
Temperatura okoline: -30°C...+90°C
Razina onečišćenja: 3
Boje jezgre: WH, BN, GN, YE, GY, PK, BU, RD
Presjek jezgre: 8 x 0,25 mm²
Materijal izolacije žice: PVC
Kodiranje: A
Vrsta priključka: Priključak s višežilnom žicom
Navoj za montažu: M16x1.5
Zamjena za: 8028120
Duljina niti: 0,5 m
Materijal kućišta prirubnice: Metal, CuZn, poniklano
Materijal vanjske brtve: NBR
Smjer montaže: Montaža na stražnji zid (uklj. maticu za montažu)
Veličina ključa za pričvršćivanje matice: SW19

Tip: AL-FHM12KUA8-0,5/M16

Vrsta proizvoda: utičnica s prirubnicom

Standard utičnice: senzorski konektor

Priključna strana A: M12 utičnica, ravna

Priključna strana B: kabel, otvoreni kraj

Broj polova: 8

Duljina kabela: 0.5 m

Nazivni napon: 30 V

Nazivna struja: 2.0 A

Nazivna struja - zaokružena: 2 A

Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje): 0.25 mm²

Priključak: pletenica

Vrsta navoja, kabelski priključak i montaža: M16

Kodiranje: A

Kontaktni materijal: CuZn

Površina kontakta: pozlaćen

Vrsta montaže senzorske/aktivatorske spojne tehnike: montaža na stražnji zid

Min. temperatura: -30 °C

Maks. temperatura: 90 °C

Vrsta zatvaranja: navojno

Proizvođač-br. dijela: 8071668

Sadržaj: 1 St.

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3553479 Escha 8071668 utičnica s prirubnicom 0.5 m Broj polova: 8 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3553479 Escha 8071668 utičnica s prirubnicom 0.5 m Broj polova: 8 1 St.

Opis

ESCHA standardna tehnologija spajanja predstavlja raznolikost, kvalitetu i pouzdanost u klasama zaštite IP67, IP68 i IP69. Zahvaljujući različitim dizajnima, kodiranjima i širokom rasponu kvaliteta kabela, pronaći ćete pravo rješenje za svaku primjenu. Bilo da se radi o okruglim konektorima M8, M12 ili M23, RJ45 ili konektorima za ventile – svi proizvodi dostupni su u mnogim duljinama kabela. Praktični T i Y razdjelnici, konektori za montažu na ploču, adapteri i I/O moduli omogućuju fleksibilne konfiguracije ožičenja.
