Kupi ERNI 063209 SMC višepolni muški konektor Ukupan broj polova 26 Broj redova 2 1 St.

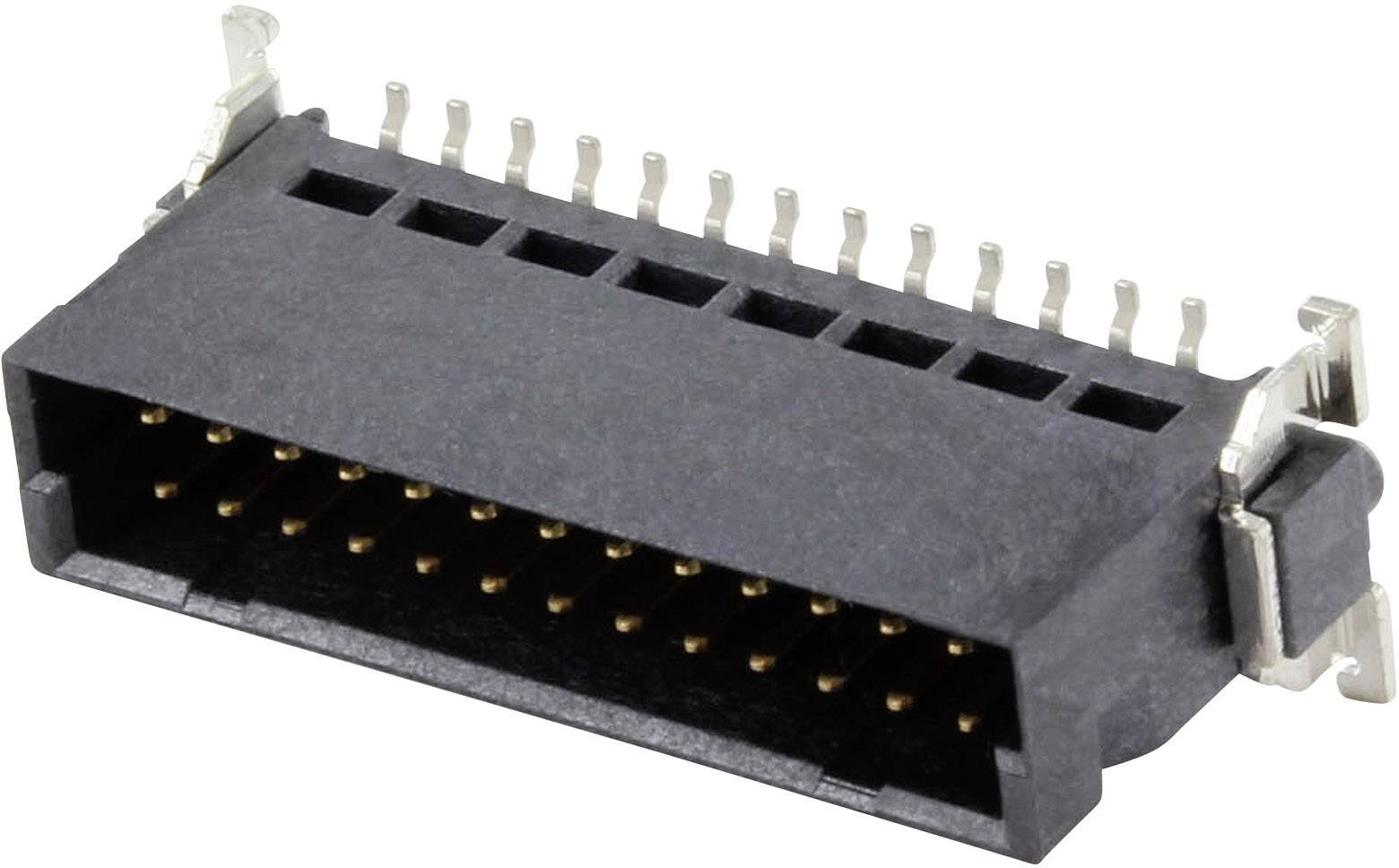

Crni elektronički utikač s nekoliko zlatnih kontakata, sličan HDMI priključku, na bijeloj pozadini.

Slika slična

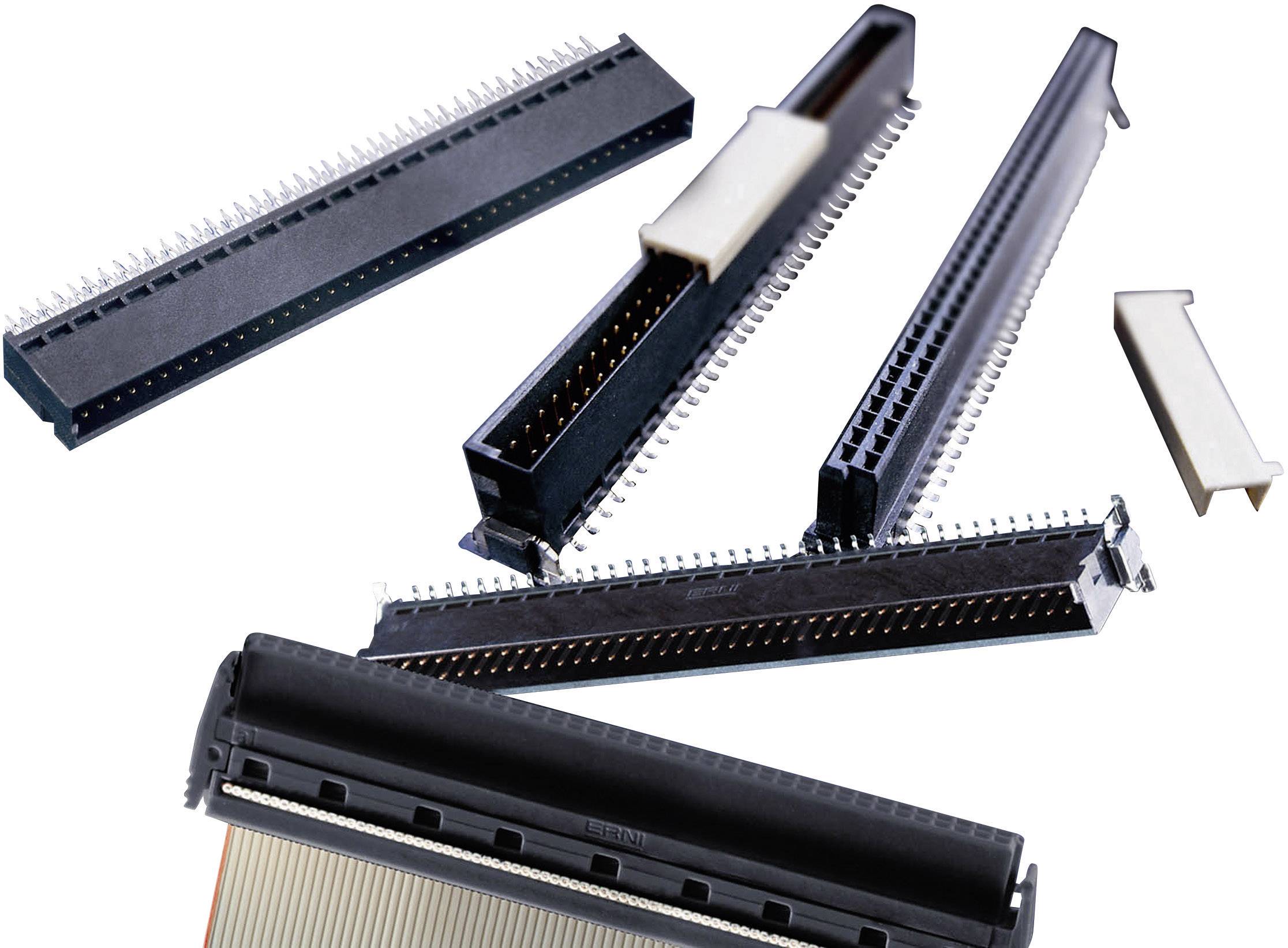

Nekoliko elektroničkih utičnica različitih oblika i veličina na bijeloj pozadini, prikazuju različite raspored pinova.

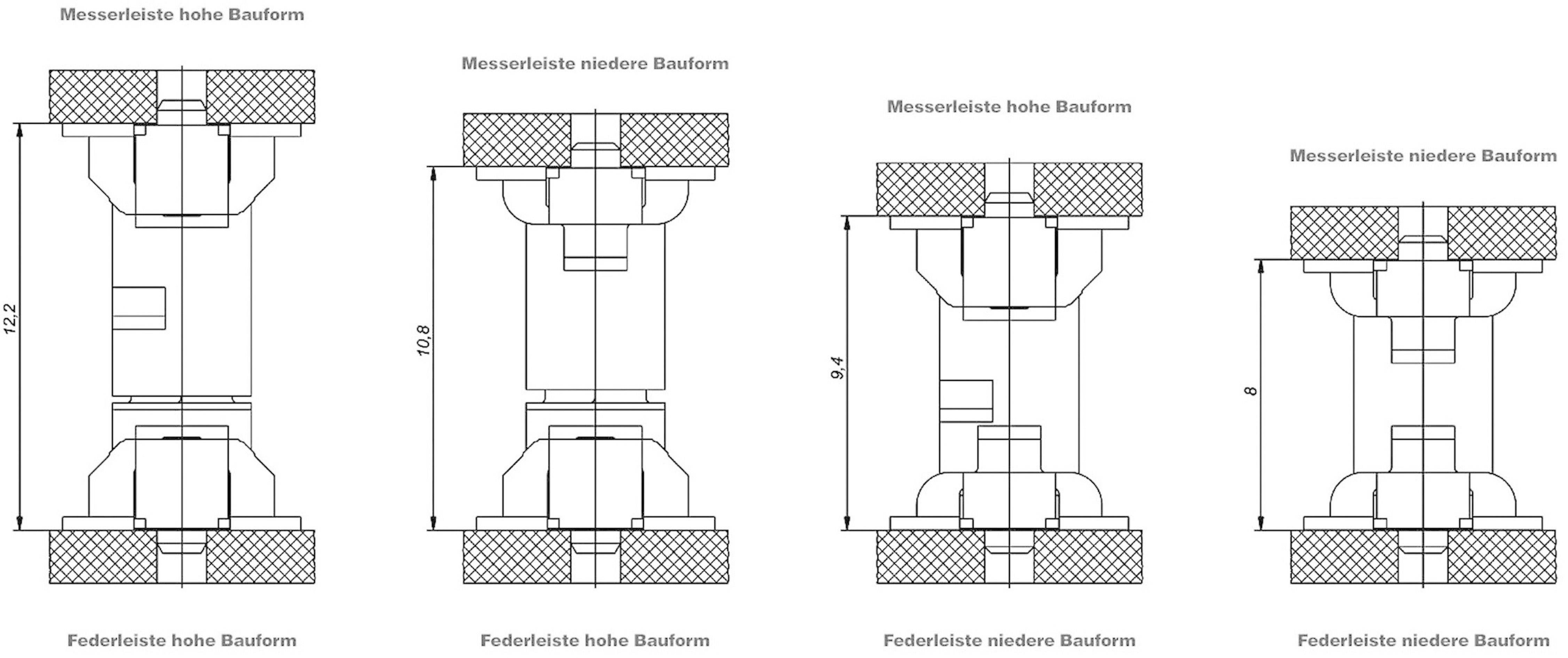

Nacrt četiri mehanička komponenta s dimenzijama. Lijevo: visoki oblik nožne i opruge letvice. Desno: niski oblik nožne i opruge letvice.

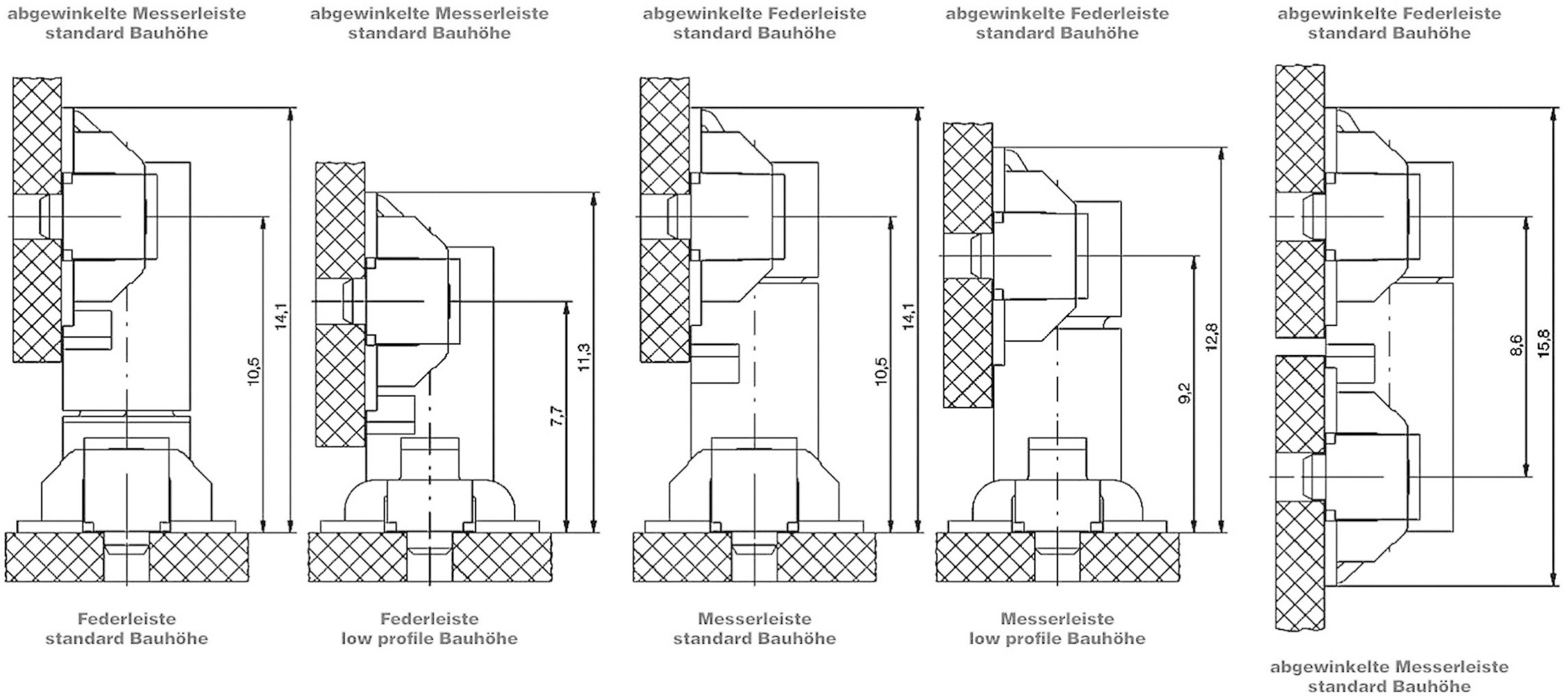

Tehnički crtež pet različitih presjeka mehaničkog dijela s dimenzijama, svi s prednjom i stražnjom stranom.

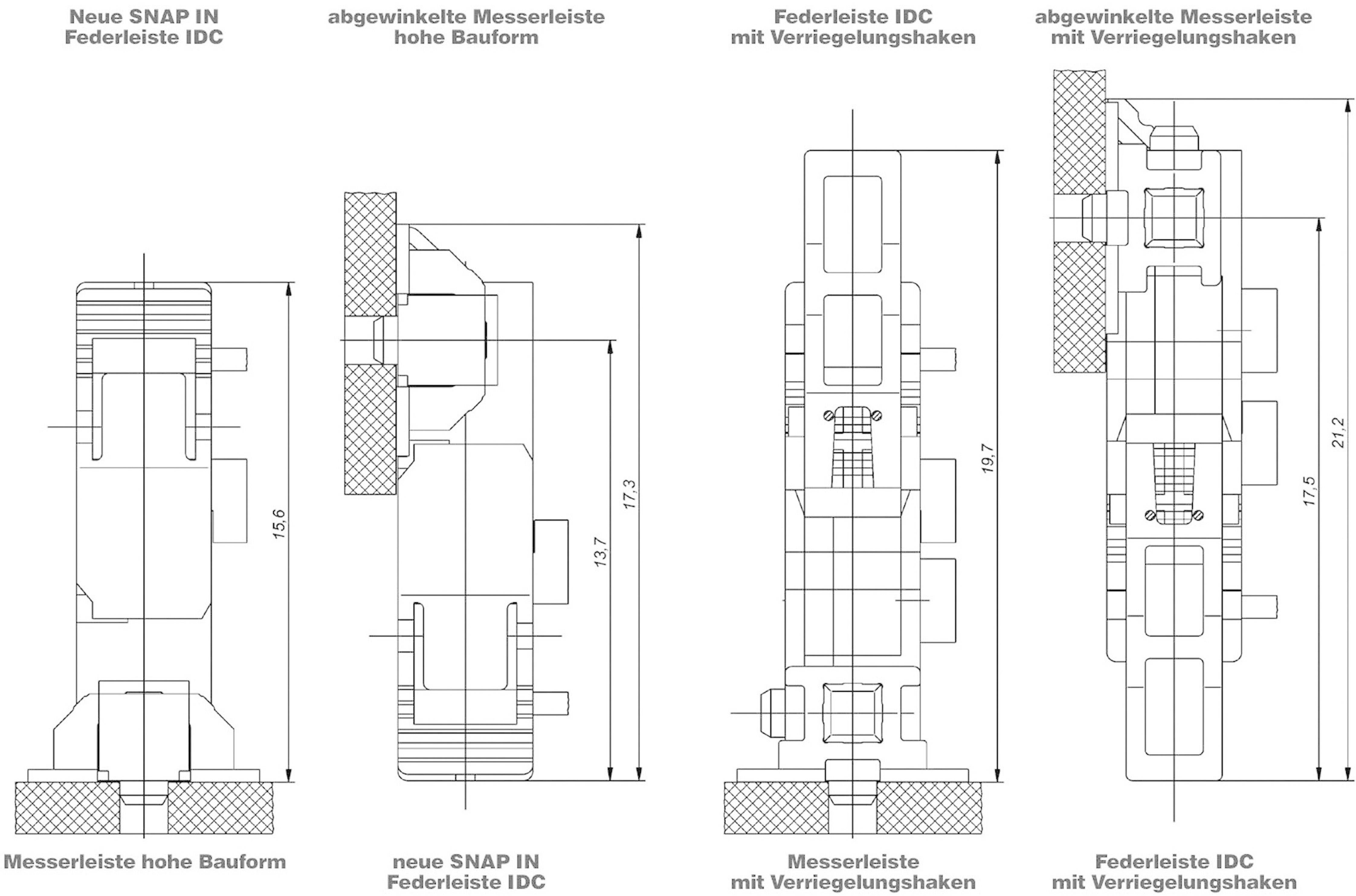

Tehnički nacrt četiri utikača u profilu: nova SNAP IN opruga letvica IDC, zakrivljena nožasta letvica, IDC opruga letvica sa zaključavajućim kukicom. Dimenzije i strukture su detaljno prikazane.

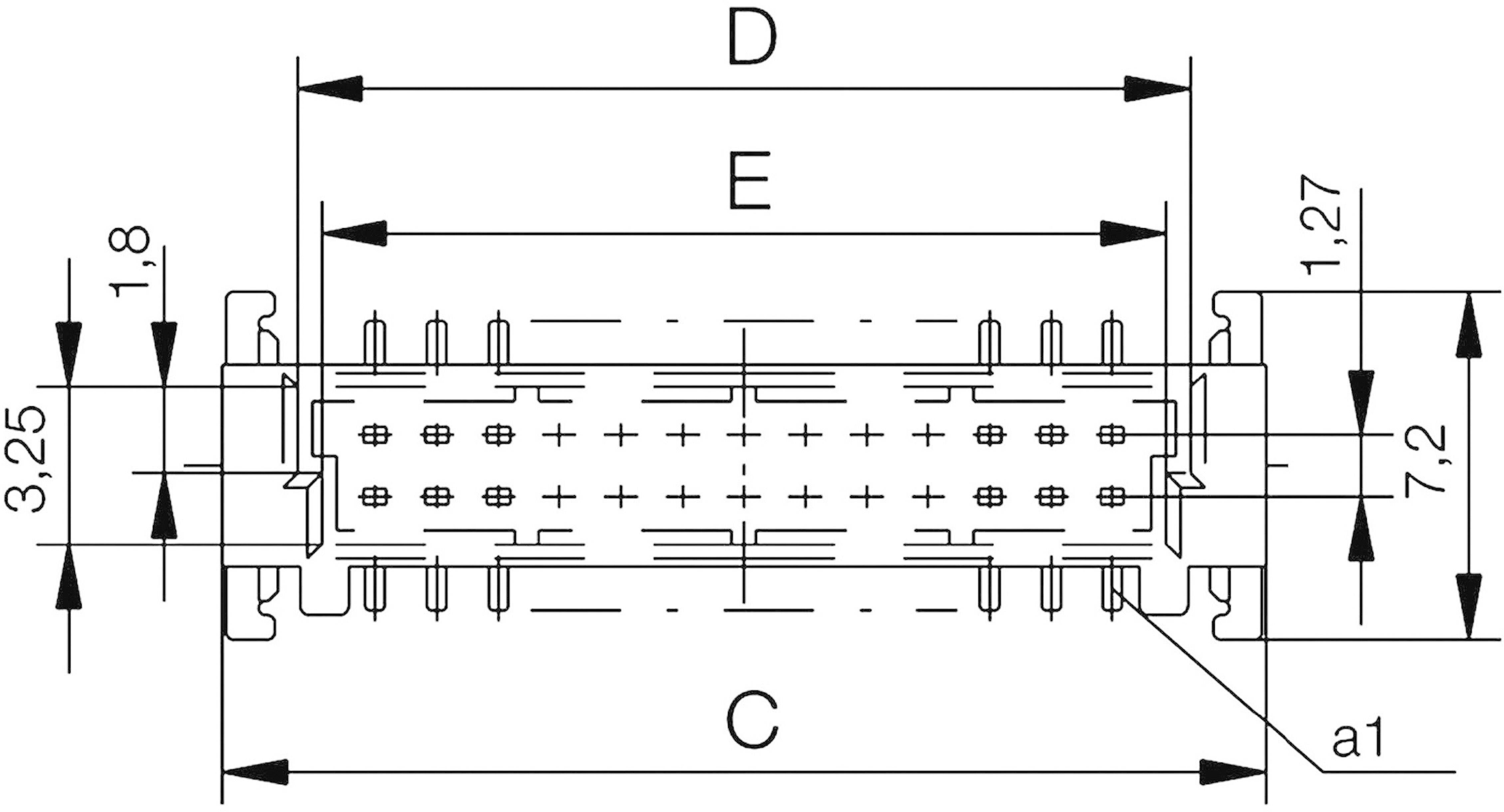

Tehnički nacrt konektora s dimenzijama: širina 3,25 i 7,2 mm, visina 1,8 i 1,27 mm, ostale dimenzije C, D i E.

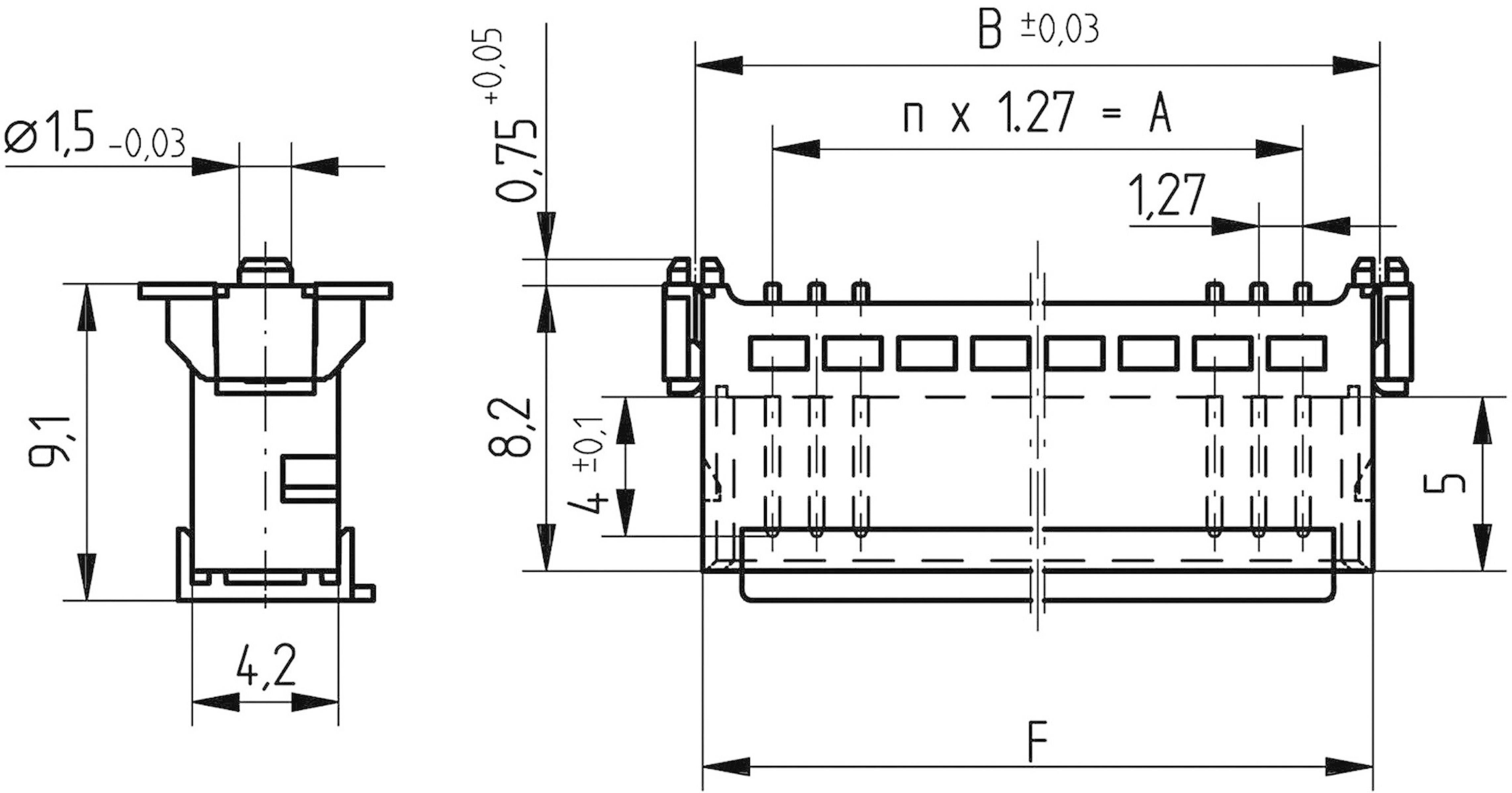

Tehnički nacrt konektora s mjerama: promjer 0,15 ±0,03; širina B ±0,03; razmak između pinova 1,27; visina 9,1 i 8,2.

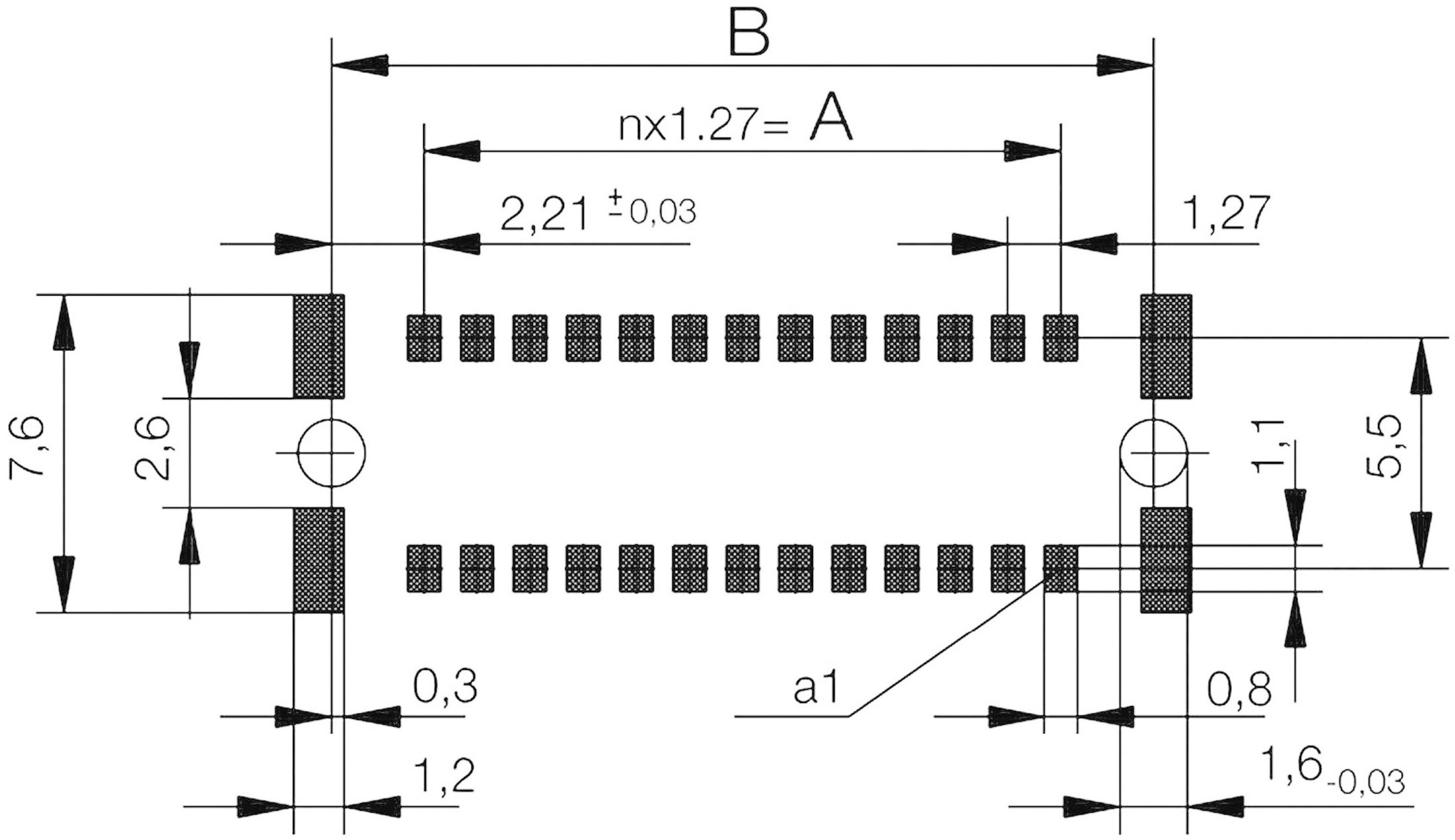

Tehnički nacrt kućišta integralnog sklopa (IC-a) s detaljnim dimenzijama i specifikacijama, uključujući razmak između pinova i ukupnu širinu.

1/8

Slika slična

Vrsta proizvoda

SMC višepolni muški konektor

Ukupan broj polova

Konstrukcija

ravan muški priključak

1.27 mm

Sadržaj

1 St.

Tehnički list (PDF)

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

ERNI 63209 SMC višepolni muški konektor Ukupan broj polova 26 Broj redova 2 1 St.

Broj redova 2
Content 1 St.

Tehnički podaci

Vrsta proizvoda: SMC višepolni muški konektor

Ukupan broj polova: 26

Konstrukcija: ravan muški priključak

Smjer priključenja: okomito na tiskanu pločicu

Broj redova: 2

RM: 1.27 mm

Nazivna struja: 1.7 A

Nazivna struja - zaokružena: 1.7 A

DIN izvedba: Q

Broj polova po redu: 13

Priključak: SMT

Boja: crna

Materijal kućišta: LCP

Proizvođač-br. dijela: 063209

Sadržaj: 1 St.

Kontaktni materijal: bakerna legura

Širina: 21.6 mm

Visina: 9.1 mm

Dužina: 7.2 mm

Maks. temperatura: +125 °C

Min. temperatura: -55 °C

Tip: 63209

dim.: (D x Š x V) 7.2 x 21.6 x 9.1 mm

Prolazni otpor: Maks. 25-og mΩ

Broj polova: 26

Površina kontakta: pozlaćen
