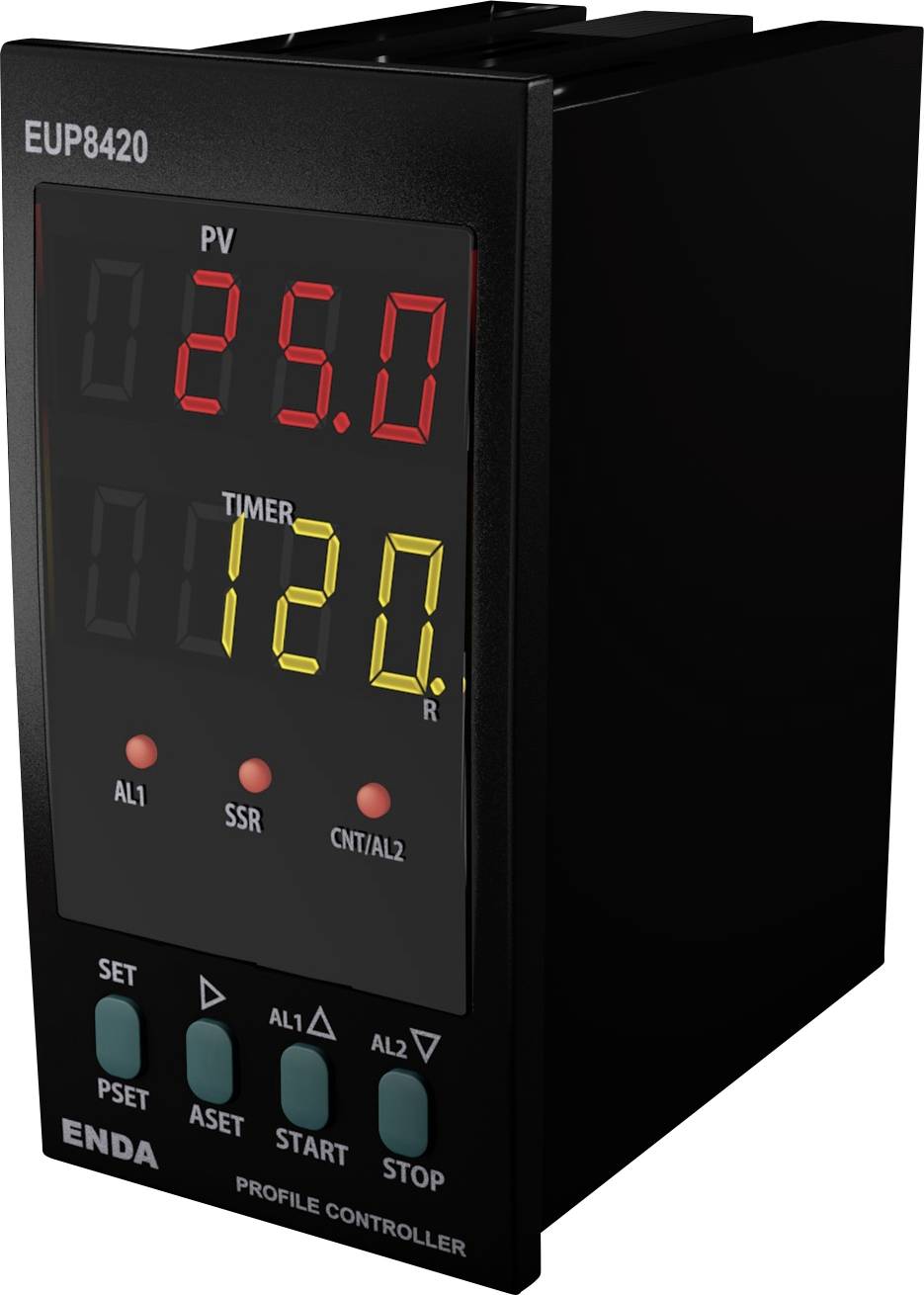

Enda pid univerzalni kontroler Pt100, J, K, L, S, R, T -200 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
univerzalni kontroler
Tip temperaturnog regulatora
pid
Radni napon
230 V/AC
Maks. mjerna temperatura
1700 °C
Broj relejnih izlaza
2
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (139,99 € / komad)
159,99 €
-13 %
139,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Enda pid univerzalni kontroler Pt100, J, K, L, S, R, T -200 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
- Mogućnost unosa odabrane dvostruke vrijednosti stope
- Odabir tipa senzora Pt-100, J, K, L, T, S, R
- Odabir ulaza: 0–20 mA, 4–20 mA, 0–10 V, 2–10 V, 0–25 mV i 0–50 mV
- Mogućnost upravljanja profilima s do 16 koraka
- Programiranje izlaza AL1 i AL2 u svakom koraku
- Mogućnost nastavka tamo gdje ste stali tijekom nestanka struje
- Automatski izračun PID parametara (SAMOPODEŠAVANJE)
- Digitalni ulaz s tri različite dodijeljive funkcije
- F-funkcijska tipka kojoj se mogu dodijeliti tri različite funkcije
- Funkcija mekog pokretanja
- Odabir analognog, SSR ili relejnog upravljačkog izlaza
- Odabir analognog upravljačkog izlaza 0–20 mA i 4–20 mA
- Relejni izlaz C/A2 koji se može koristiti kao drugi alarmni ili izlaz za kontrolu temperature
- Relejni izlaz A1 može se koristiti kao prvi alarmni izlaz ili PID izlaz za hlađenje
- Mogućnost odabira upravljanja grijanjem/hlađenjem
- Svojstvo pomaka za ulaz
- Mogućnost odabira položaja releja u slučaju kvara sonde ili periodičnog i automatskog periodičnog rada
- Komunikacija s RS-485 ModBus protokolom
- Označeno CE prema EN standardima
- Ovaj tekst je strojno preveden.
Tehnički podaci
- Vrsta regulacije: Mogućnost odabira između Uključeno-Isključeno / P, PI, PD, PID
- Vrsta proizvoda
univerzalni kontroler
- Tip
EUP8420-230
- Tip temperaturnog regulatora
pid
- Radni napon
230 V/AC
- Mjerno područje
-200 do 1700 °C
- Maks. mjerna temperatura
1700 °C
-200 °C
- Broj analognih izlaza
1
- Broj relejnih izlaza
2
- Broj izlaza tranzistora
1
- Izlaz
Relej C/A2: 250 VAC, 8 A (omsko opterećenje), NO + NC preklapanje
A1 Relej: 250VAC, 8A (omsko opterećenje), NO (može se odabrati kao Alarm1 ili funkcija hladnjaka)
ANL/SSR izlaz: 0−20mA, 4−20mA (12Bit, 0,2% točnost) ili kao SSR izlaz 24V/20mA
- dim.
(D x Š x V) 87 x 48 x 96 mm
- Boja
crna
- Visina
96 mm
- Dužina
87 mm
- Širina
48 mm
IP65 (prednja strana)
IP20 (pozadi)
- Tip tipala
Pt100
J
K
L
S
R
T
- Proizvođač-br. dijela
EUP8420-230
- Izvedba
PID univerzalni regulator, materijal kućišta od samogasivog materijala
- Dubina ugradnje
87 mm
- Vrsta montaže
ugradnja
- Digitalni ulazi
1
- Mjere za ugradnju
48x96 mm
- Tip senzora
Termoelementi J, K, L, T, S, R i PT100
- Težina
400 g
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3527757 Enda pid univerzalni kontroler Pt100, J, K, L, S, R, T -200 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3527757 Enda pid univerzalni kontroler Pt100, J, K, L, S, R, T -200 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
Opis
Izvedba
- Vrsta upravljanja - individualno upravljanje zadanom vrijednošću i alarmom
- Način regulacije On-Off, P, PI, PD, PID
- A/D pretvarač - 14 bita
- Vrijeme uzorkovanja - 100 ms
- Proporcionalni pojas - Podesiv između 0,0% i 100,0%. Kada je Pb=0,0%, odabrana je on-off kontrola.
- Razdoblje upravljanja - Podesivo od 1 do 125 sekundi
- Histereza - Podesiva od 1 do 50 °C/F
