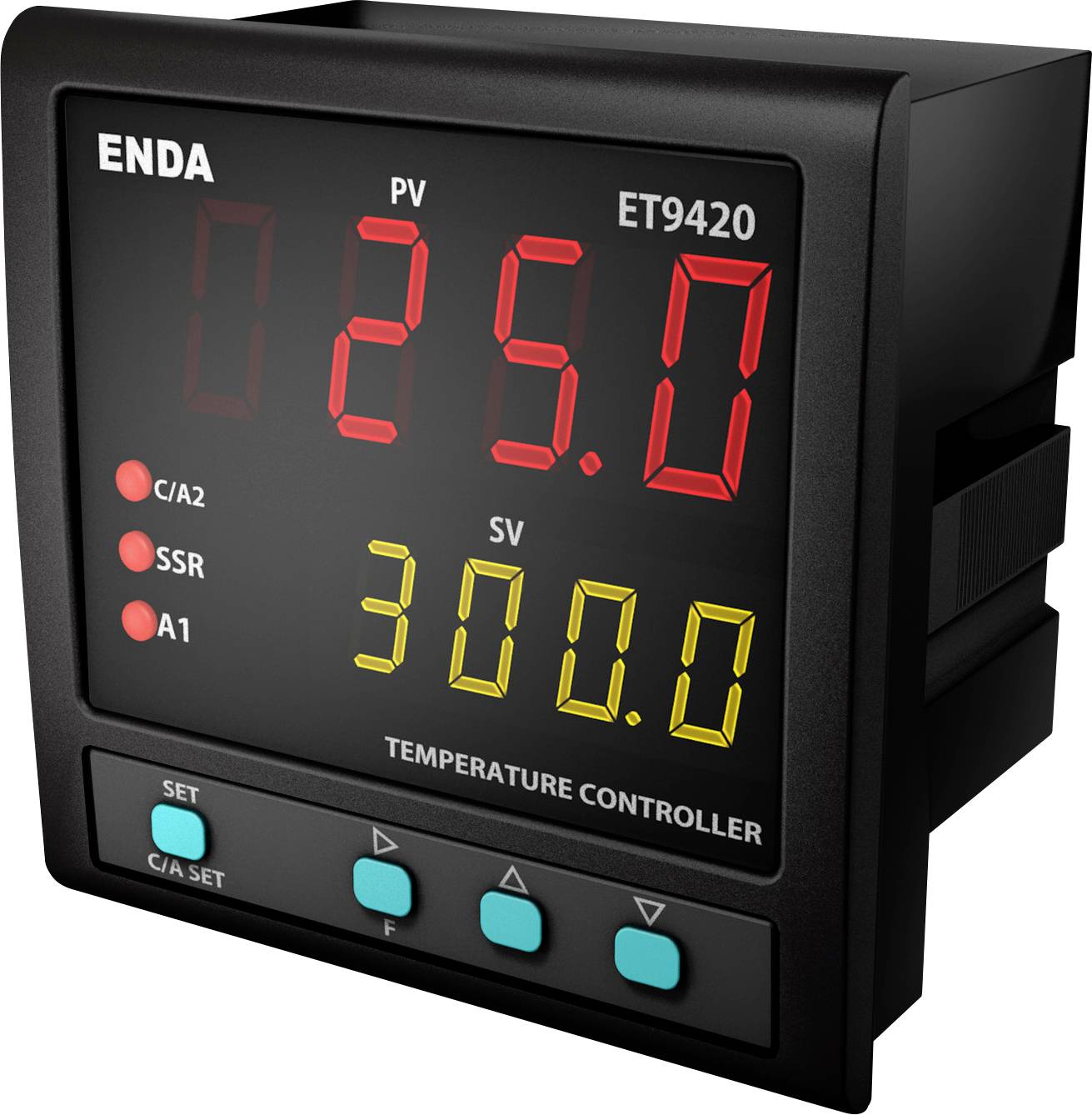

Enda pid termostat Pt100, J, K, L, T, S, R, B -199 do 1700 °C (D x Š x V) 50 x 96 x 96 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
termostat
Tip temperaturnog regulatora
pid
Radni napon
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Maks. mjerna temperatura
1700 °C
Broj relejnih izlaza
2
Tehnički list (PDF)
4 kom. - zaliha Njemačka
Broj
Ukupno (154,99 € / komad)
154,99 €
sa PDV-om
Dostupno još samo 4 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Enda pid termostat Pt100, J, K, L, T, S, R, B -199 do 1700 °C (D x Š x V) 50 x 96 x 96 mm
- Mogućnost unosa odabrane dvostruke vrijednosti stope
- Odabir tipova senzora (Pt-100, J, K, L, T, S, R)
- Automatski izračun PID parametara (SAMOPODEŠAVANJE)
- Digitalni ulaz s tri različite dodijeljive funkcije
- F-funkcijska tipka kojoj se mogu dodijeliti tri različite funkcije
- Funkcija mekog pokretanja
- Odabrani SSR upravljački izlaz
- Relejni izlaz C/A2 koji se može koristiti kao drugi alarmni ili izlaz za kontrolu temperature
- Relejni izlaz A1 koji se može koristiti kao prvi alarmni izlaz ili PID izlaz za hlađenje
- Mogućnost odabira upravljanja grijanjem/hlađenjem
- Svojstvo pomaka za ulaz
- Mogućnost odabira položaja releja u slučaju kvara sonde ili periodičnog i automatskog periodičnog rada
- Komunikacija s RS-485 ModBus protokolom
- Označeno CE prema EN standardima
- Ovaj tekst je strojno preveden.
Tehnički podaci
- Vrsta proizvoda
termostat
- Tip
ET9420-LV
- Tip temperaturnog regulatora
pid
- Radni napon
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Mjerno područje
-199 do 1700 °C
- Maks. mjerna temperatura
1700 °C
-199 °C
- Broj relejnih izlaza
2
- Broj izlaza tranzistora
1
- Izlaz
Relej C/A2: 250 V AC, 8 A (omsko opterećenje), preklopni kontakt NO + NC, odabir kao upravljački ili izlaz Alarma2.
A1 Relej: 250 V AC, 8 A (omsko opterećenje), NO, može se odabrati kao alarmni ili PID upravljački izlaz za funkciju hlađenja.
Izlaz SSR-a: maks. 20 mA, 24 V.
- dim.
(D x Š x V) 50 x 96 x 96 mm
- Boja
crna
- Visina
96 mm
- Dužina
50 mm
- Širina
96 mm
IP65 (prednja strana)
IP20 (pozadi)
- Tip tipala
Pt100
J
K
L
T
S
R
B
- Proizvođač-br. dijela
ET9420-LV
- Izvedba
PID regulacija sa samopodešavanjem (SELFTUNE)
Meki start (funkcija rampe)
Odabir načina upravljanja Uključivanje-Isključivanje / P, PI, PD, PID
- Dubina ugradnje
50 mm
- Vrsta montaže
ugradnja
- Digitalni ulazi
1
- Mjere za ugradnju
96x96 mm
- Tip senzora
PT100 i razni termoelementi (J, K, L, T, S, R, B)
- Težina
400 g
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3527758 Enda pid termostat Pt100, J, K, L, T, S, R, B -199 do 1700 °C (D x Š x V) 50 x 96 x 96 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3527758 Enda pid termostat Pt100, J, K, L, T, S, R, B -199 do 1700 °C (D x Š x V) 50 x 96 x 96 mm
Opis
PID regulator u različitim dimenzijama DIN ugradnje (48 x 48, 72 x 72, 96 x 96 mm), tip upravljanja može se birati između preklopnog ponašanja "ON-OFF" ili PID upravljanja sa samo-optimizacijom. Simultani prikaz stvarne vrijednosti (crveni ili žuti 7-segmentni prikaz) i zadane vrijednosti (žuti 7-segmentni prikaz). Funkcija mekog pokretanja (funkcija rampe) i sigurnosni kod mogu se postaviti kako bi se spriječilo neovlašteno podešavanje vrijednosti. Jednostavno i intuitivno upravljanje kroz vodoravnu i okomitu navigaciju kroz izbornik.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Mjerni ulaz za dvožični / trožični krug Pt100 (DIN EN60751) –200 do +600 ° C ili –99,9 do +300 ° C
- Termoparovi (prema DIN EN60584) 0 do 1600 ° C - tip J, K, T, S , R, točnost 0,2% pune skale MB + 1 sigurnosna kopija digitalnih podataka u EEPROM-u
- Stupanj zaštite s prednje strane: IP60
- Stupanj zaštite sa stražnje strane: IP20. Uklj. Pričvrsna vijčana stezaljka za 2,5 mm 1 preklopni kontakt releja 1 NO kontakt (preklopni kapacitet 2 A / 250 V / AC s otpornim opterećenjem) 1 poluvodički izlaz (SSR, maks. 12 V / DC / 20 mA).
