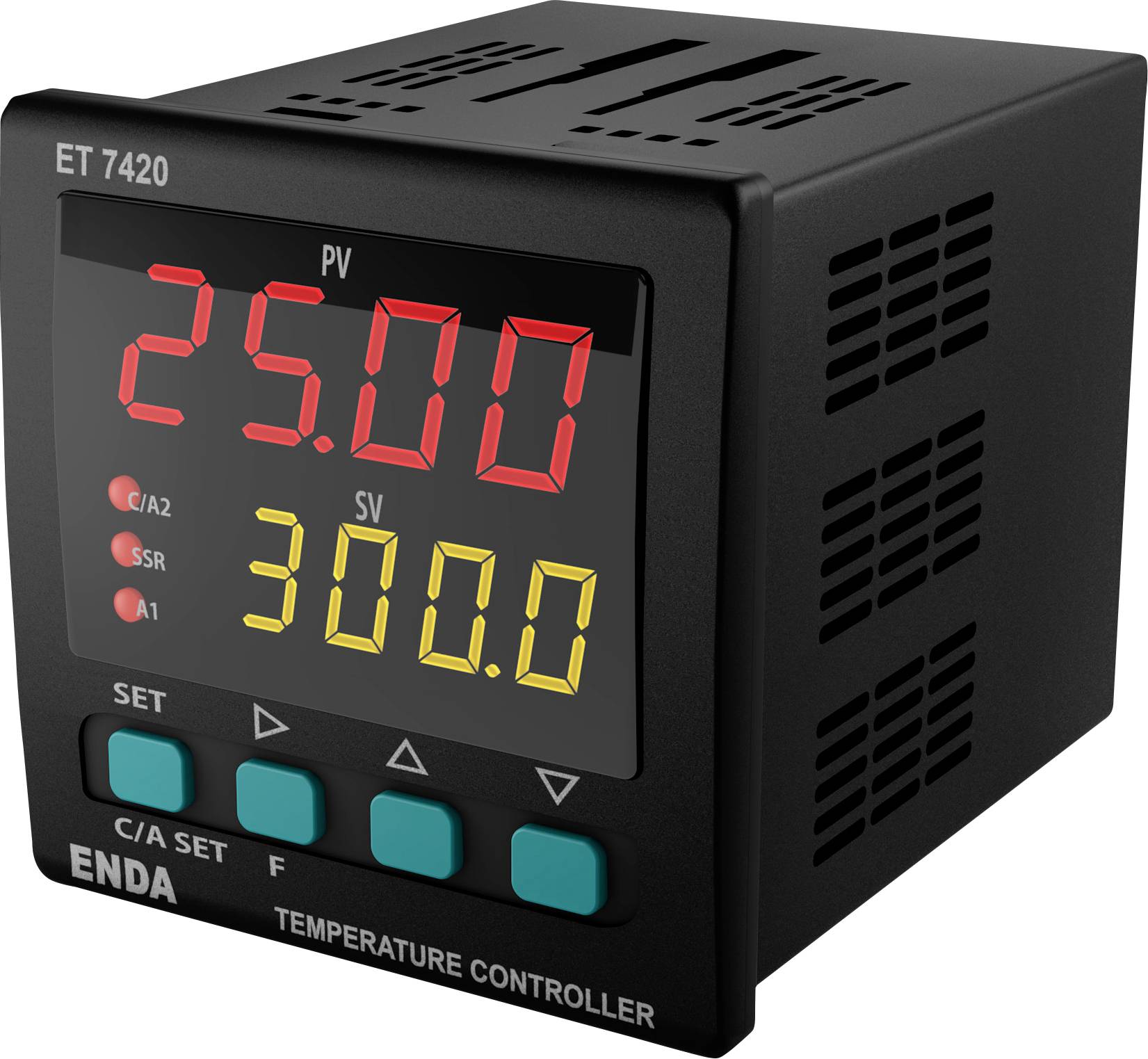

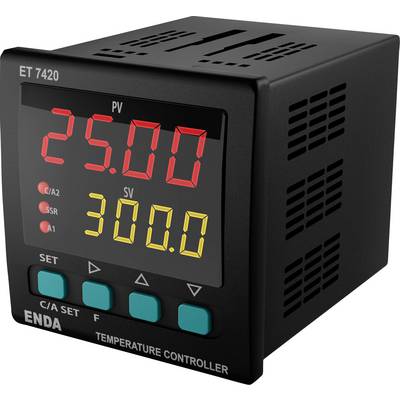

Enda pid termostat Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 97 x 72 x 72 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
termostat
Tip temperaturnog regulatora
pid
Radni napon
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Maks. mjerna temperatura
1700 °C
Broj relejnih izlaza
2
Tehnički list (PDF)
Broj
Ukupno (139,99 € / komad)
139,99 €
sa PDV-om
Istaknuti proizvodi i detalji
Enda pid termostat Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 97 x 72 x 72 mm
- Mogućnost unosa odabrane dvostruke vrijednosti stope
- Odabir tipova senzora (Pt-100, J, K, L, T, S, R)
- Automatski izračun PID parametara (SAMOPODEŠAVANJE)
- Digitalni ulaz s tri različite dodijeljive funkcije
- F-funkcijska tipka kojoj se mogu dodijeliti tri različite funkcije
- Funkcija mekog pokretanja
- Odabrani SSR upravljački izlaz
- Relejni izlaz C/A2 koji se može koristiti kao drugi alarmni ili izlaz za kontrolu temperature
- Relejni izlaz A1 koji se može koristiti kao prvi alarmni izlaz ili PID izlaz za hlađenje
- Mogućnost odabira upravljanja grijanjem/hlađenjem
- Svojstvo pomaka za ulaz
- Mogućnost odabira položaja releja u slučaju kvara sonde ili periodičnog i automatskog periodičnog rada
- Komunikacija s RS-485 ModBus protokolom
- Označeno CE prema EN standardima
- Ovaj tekst je strojno preveden.
Tehnički podaci
- Vrsta proizvoda
termostat
- Tip
ET7420-LV
- Tip temperaturnog regulatora
pid
- Radni napon
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Mjerno područje
-199.9 do 1700 °C
- Maks. mjerna temperatura
1700 °C
-199.9 °C
- Broj analognih izlaza
1
- Broj relejnih izlaza
2
- Broj izlaza tranzistora
1
- Izlaz
Relej C/A2: 250 V AC, 8 A (omsko opterećenje), preklopni kontakt NO + NC, odabir kao upravljački ili izlaz Alarma2.
A1 Relej: 250 V AC, 8 A (omsko opterećenje), NO, odabire se kao izlaz alarma 1 ili PID regulacije za funkciju hlađenja.
Izlaz SSR-a: maks. 20 mA, 24 V.
- dim.
(D x Š x V) 97 x 72 x 72 mm
- Boja
crna
- Visina
72 mm
- Dužina
97 mm
- Širina
72 mm
IP65 (prednja strana)/IP20 (zadnja strana)
- Tip tipala
Pt100
J
K
L
T
S
R
B
- Proizvođač-br. dijela
ET7420-LV
- Izvedba
PID regulacija sa samopodešavanjem (SELFTUNE),
Meki start (funkcija rampe),
Odabir načina upravljanja Uključivanje-Isključivanje / P, PI, PD, PID
- Dubina ugradnje
97 mm
- Vrsta montaže
ugradnja
- Digitalni ulazi
1
- Mjere za ugradnju
72x72 mm
- Tip senzora
PT100 i razni termoelementi (J, K, L, T, S, R, B)
- Težina
400 g
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3527759 Enda pid termostat Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 97 x 72 x 72 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3527759 Enda pid termostat Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 97 x 72 x 72 mm
Opis
PID regulator u različitim dimenzijama DIN ugradnje (48 x 48, 72 x 72, 96 x 96 mm), tip upravljanja može se birati između preklopnog ponašanja "ON-OFF" ili PID upravljanja sa samo-optimizacijom. Simultani prikaz stvarne vrijednosti (crveni ili žuti 7-segmentni prikaz) i zadane vrijednosti (žuti 7-segmentni prikaz). Funkcija mekog pokretanja (funkcija rampe) i sigurnosni kod mogu se postaviti kako bi se spriječilo neovlašteno podešavanje vrijednosti. Jednostavno i intuitivno upravljanje kroz vodoravnu i okomitu navigaciju kroz izbornik.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Vrsta upravljanja - individualno upravljanje zadanom vrijednošću i alarmom
- Način upravljanja - Uključivanje-Isključivanje, P, PI, PD, PID (odabir)
- A/D pretvarač - 12 bita
- Vrijeme uzorkovanja - 100 ms
- Proporcionalni pojas - Podesiv između 0,0% i 100,0%. Kada je Pb=0,0%, odabrana je on-off kontrola.
- Razdoblje upravljanja - Podesivo od 1 do 250 sekundi
- Histereza - Podesiva od 1 do 50 °C/F
