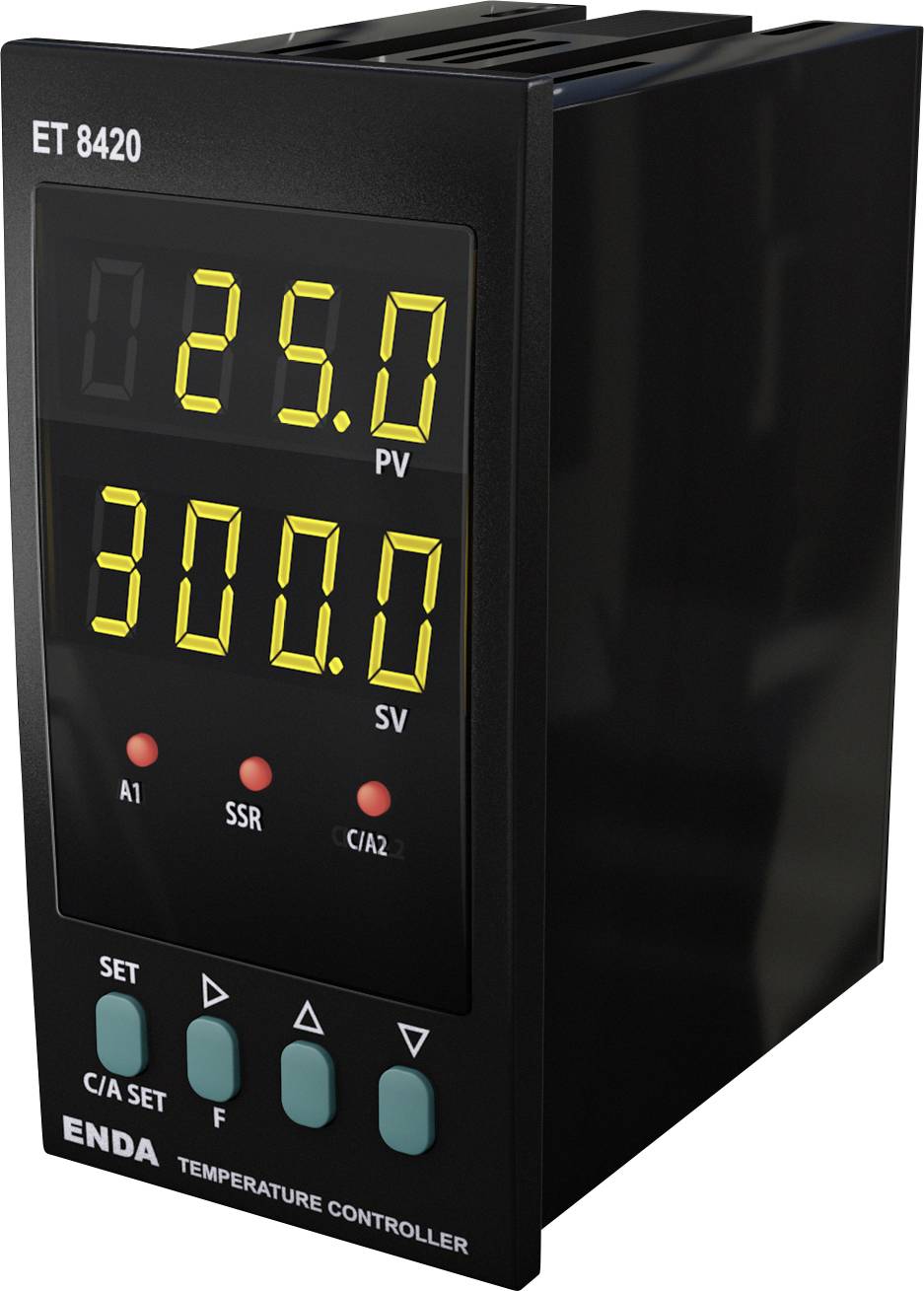

Enda pid termostat Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
termostat
Tip temperaturnog regulatora
pid
Radni napon
230 V/AC
Maks. mjerna temperatura
1700 °C
Broj relejnih izlaza
2
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (144,99 € / komad)
144,99 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Enda pid termostat Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
- Mogućnost unosa odabrane dvostruke vrijednosti stope
- Odabir tipova senzora (Pt-100, J, K, L, T, S, R)
- Automatski izračun PID parametara (SAMOPODEŠAVANJE)
- Digitalni ulaz s tri različite dodijeljive funkcije
- F-funkcijska tipka kojoj se mogu dodijeliti tri različite funkcije
- Funkcija mekog pokretanja
- Odabrani SSR upravljački izlaz
- Relejni izlaz C/A2 koji se može koristiti kao drugi alarmni ili izlaz za kontrolu temperature
- Relejni izlaz A1 može se koristiti kao prvi alarmni izlaz ili PID izlaz za hlađenje
- Mogućnost odabira upravljanja grijanjem/hlađenjem
- Svojstvo pomaka za ulaz
- Mogućnost odabira položaja releja u slučaju kvara sonde ili periodičnog i automatskog periodičnog rada
- Komunikacija s RS-485 ModBus protokolom
- Označeno CE prema EN standardima
- Ovaj tekst je strojno preveden.
Tehnički podaci
- Potrošnja energije: 5 VA
- Točnost: ±0,5% raspona skale + 1 znamenka
- Rezolucija: 0,1 °C ili 1 °C
- Priključak: Preko vijčanog terminalnog bloka za 2,5 mm²
- Radna temperatura: 0 ‒ 50 °C.
- Vrsta proizvoda
termostat
- Tip
ET8420-230
- Tip temperaturnog regulatora
pid
- Radni napon
230 V/AC
- Mjerno područje
-199.9 do 1700 °C
- Maks. mjerna temperatura
1700 °C
-199.9 °C
- Broj relejnih izlaza
2
- Broj izlaza tranzistora
1
- Izlaz
Relej C/A2: 250 V AC, 8 A (omsko opterećenje), preklopni kontakt NO + NC, odabir kao upravljački ili izlaz Alarma2.
A1 Relej: 250 V AC, 8 A (omsko opterećenje), NO, odabire se kao izlaz alarma 1 ili PID regulacije za funkciju hlađenja.
Izlaz SSR-a: maks. 20 mA, 24 V.
- dim.
(D x Š x V) 87 x 48 x 96 mm
- Boja
crna
- Visina
96 mm
- Dužina
87 mm
- Širina
48 mm
IP65 (prednja strana)/IP20 (zadnja strana)
- Tip tipala
Pt100
J
K
L
T
S
R
B
- Proizvođač-br. dijela
ET8420-230
- Izvedba
PID regulacija sa samopodešavanjem (SELFTUNE), meki start (funkcija rampe)
Odabir načina upravljanja Uključivanje-Isključivanje / P, PI, PD, PID
- Dubina ugradnje
87 mm
- Vrsta montaže
ugradnja
- Digitalni ulazi
1
- Mjere za ugradnju
48x96 mm
- Tip senzora
PT100 i razni termoelementi (J, K, L, T, S, R, B)
- Težina
400 g
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3527760 Enda pid termostat Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3527760 Enda pid termostat Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x Š x V) 87 x 48 x 96 mm
Opis
Kompaktni ON-OFF/PID regulator sa samooptimizacijom; upravljački izlaz može se konfigurirati kao relejni ili SSR izlaz. Dostupne su dvije varijante uređaja, ulaz za PT100 ili termoelement. Moguće je postaviti funkciju mekog pokretanja (postavljanje vremena za ciljanu vrijednost) i sigurnosni kod protiv neovlaštenog podešavanja vrijednosti. Jednostavno i intuitivno rukovanje putem horizontalne i vertikalne navigacije izbornika.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Vrsta upravljanja - individualno upravljanje zadanom vrijednošću i alarmom
- Način upravljanja - Uključivanje-Isključivanje, P, PI, PD, PID (odabir)
- A/D pretvarač - 12 bita
- Vrijeme uzorkovanja - 100 ms
- Proporcionalni pojas - Podesiv između 0,0% i 100,0%. Kada je Pb=0,0%, odabrana je on-off kontrola.
- Razdoblje upravljanja - Podesivo od 1 do 250 sekundi
- Histereza - Podesiva od 1 do 50 °C/F
