Name: Emko ESM-4450.2.20.2.1/00.00/0.0.0.0 2-točkovni, p, pi, pd, pid termostat Pt100, J, K, R, S, T -200 do 1700 °C relej 5 A
Brand: Emko
SKU: 2352538
Availability: BackOrder

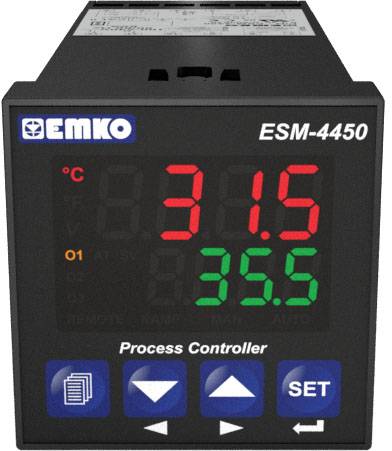

Crni digitalni zaslon s natpisom 'EMKO ESM-4450' prikazuje temperaturne vrijednosti od 31,5°C crvenom bojom i 35,5°C zelenom bojom.

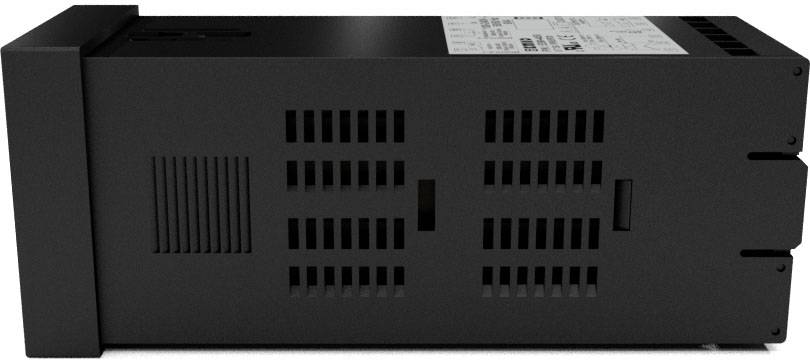

Crni električni razvodni ormar s ventilacijskim otvorima i naljepnicom na vrhu, namijenjen industrijskim automatizacijskim primjenama.

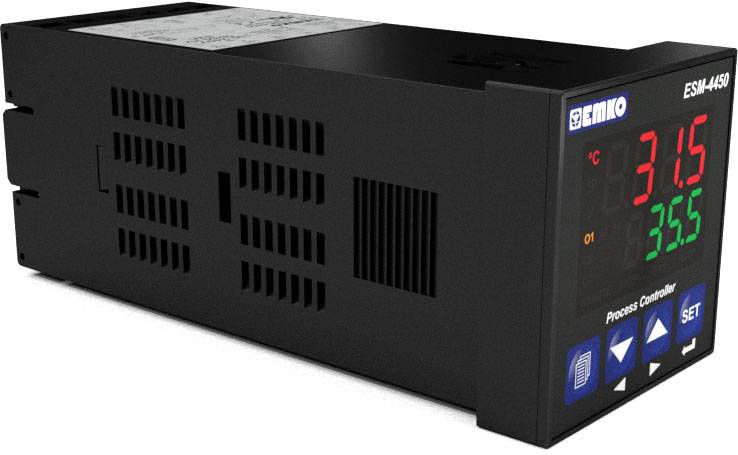

Digitalni regulator temperature s LED zaslonom prikazuje '31,5°C' i '35,5°C'. Sadrži tipke za podešavanje i izbornik za navigaciju.

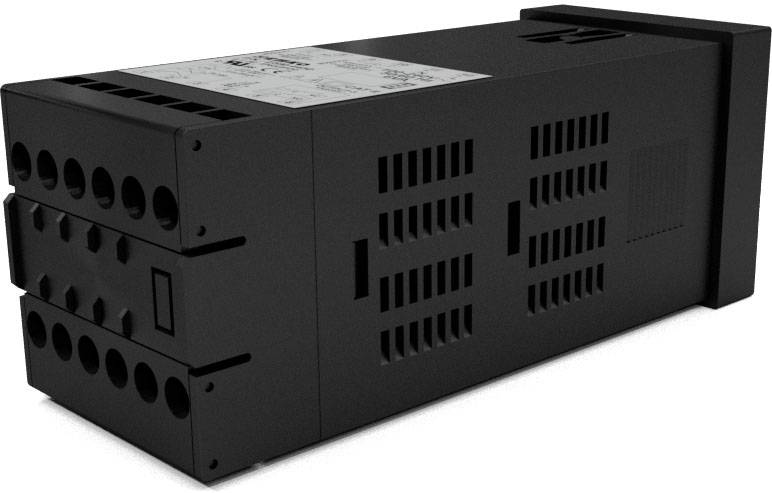

Crno-sivi električni komponenent s više priključaka, ventilacijskim otvorima i naljepnicama na vrhu. Uglavnom pravokutnog oblika.

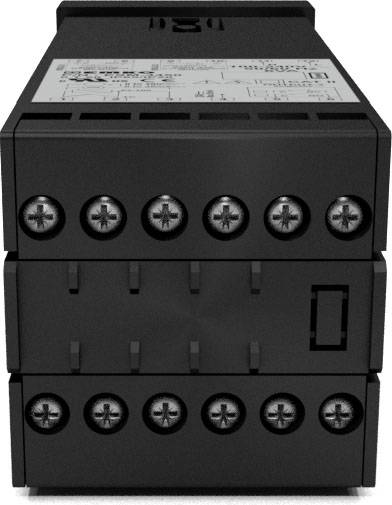

Crna elektronička naprava s vijčanim stezaljkama i dijagramom gore. Vjerojatno električni relej ili modul.

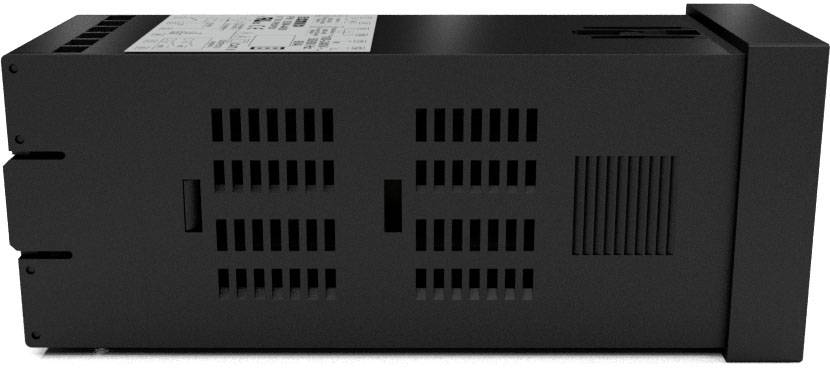

Crni električni uređaj s ventilacijskim otvorima, položen na bok. Na vrhu je vidljiva naljepnica s tehničkim informacijama.

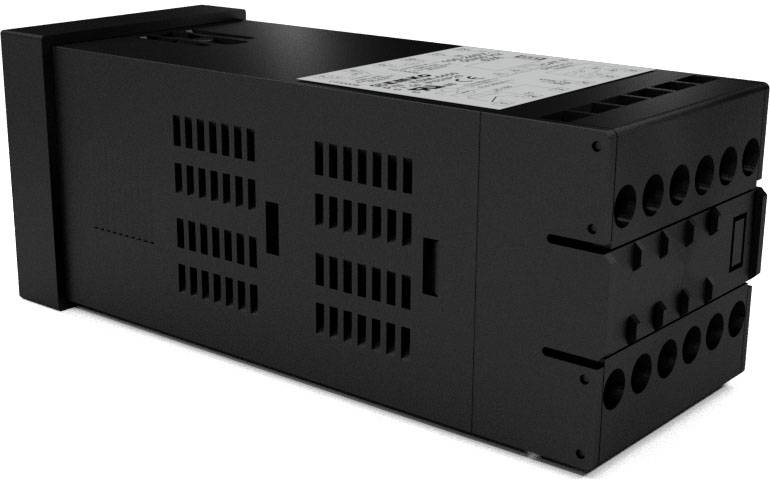

Crna, pravokutna plastična komponenta s nekoliko ventilacijskih otvora i priključaka na jednom kraju, vjerojatno elektronička naprava.

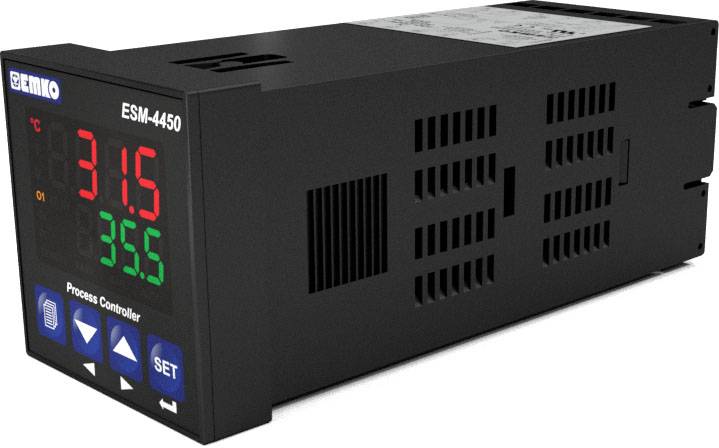

Crno procesno upravljačko uređaje prikazuje temperaturni zaslon s '31,5°C' u crvenoj boji i '35,6°C' u zelenoj boji. Uređaj tvrtke EMKO, model ESM-4450.

1/8

Vrsta proizvoda

termostat

Tip temperaturnog regulatora

2-točkovni, p, pi, pd, pid

Radni napon

24 V DC/AC

Maks. mjerna temperatura

1700 °C

Izlazi (Temperaturni regulatori)

relej 5 A

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (194,99 € / komad)

194,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Emko ESM-4450.2.20.2.1/00.00/0.0.0.0 2-točkovni, p, pi, pd, pid termostat Pt100, J, K, R, S, T -200 do 1700 °C relej 5 A (D x Š x V) 117 x 48 x 48 mm

4-znamenkasti prikaz procesa
4-znamenkasti prikaz zadane vrijednosti
Univerzalni mjerni ulaz za Pt100, J, K, R, S, T, 0-50 mV, 0-10 V, 0 / 4-20 mA
2-točkovna, P, PI, PD ili PID kontrola
PID funkcija samopodešavanja
Kalibracija analognih signala u dvije ili više točaka
Kontrola sekvence u 8 koraka kada se koristi dodatni modul EMI-400 digitalni ulaz
Mekani start
Upravljanje ventilom motora
Vrijednosti alarma
Histereza
Vrijednosti pomaka
Izlaz za relej
Zaštita lozinkom za postavke programa
Komunikacijsko sučelje
2 utora za I / O module proširenja serije EMI-400 i EMO-400

Tehnički podaci

Vrsta proizvoda: termostat

Tip: ESM-4450.2.20.2.1/00.00/0.0.0.0

Tip temperaturnog regulatora: 2-točkovni, p, pi, pd, pid

Radni napon: 24 V DC/AC

Mjerno područje: -200 do 1700 °C

Maks. mjerna temperatura: 1700 °C

: -200 °C

Izlazi (Temperaturni regulatori): relej 5 A

Broj relejnih izlaza: 1

dim.: (D x Š x V) 117 x 48 x 48 mm

Boja: crna

Visina: 48 mm

Dužina: 117 mm

Širina: 48 mm

: sprijeda: IP65; priključak: IP20

Tip tipala: Pt100
J
K
R
S
T

Proizvođač-br. dijela: ESM-4450.2.20.2.1/00.00/0.0.0.0

Dubina ugradnje: 105 mm

Vrsta montaže: ugradnja

Sučelja: RS 485

Tip senzora: Pt00 || J || K || R || S || T

Težina: 210 g

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2352538 Emko ESM-4450.2.20.2.1/00.00/0.0.0.0 2-točkovni, p, pi, pd, pid termostat Pt100, J, K, R, S, T -200 do 1700 °C relej 5 A

Upute za rad i sigurnost

Upute za rad i sigurnost 2352538 Emko ESM-4450.2.20.2.1/00.00/0.0.0.0 2-točkovni, p, pi, pd, pid termostat Pt100, J, K, R, S, T -200 do 1700 °C relej 5 A

Opis

ESM-4450 univerzalni je kontroler za kontrolu procesa. Regulator se može postaviti na 2-točkovnu, P, PI, PD ili PID kontrolu. Uz to, kontroler ima funkciju samooptimizacije PID, koja se može postaviti na automatsko podešavanje (ograničenje ciklusa) ili samopodešavanje (povratna informacija u koraku). Daljnje funkcije su upravljanje u slijedu od 8 koraka kada se koristi dodatni modul EMI-400 digitalni ulaz, meki start i upravljanje ventilom motora. U osnovnoj verziji kontroler ima univerzalni ulaz za temperaturne senzore i analogne signale, komunikacijsko sučelje i relejni izlaz. Kontroler se može proširiti U / I modulima kroz dva utora. Ulazni moduli EMI-400 dostupni su kao digitalni ulaz, 0 / 4-20 mA ili 0-10 V / DC analogni ulaz, termoelement, 0-5 A za strujni transformator i Pt100. Relejni izlaz EMO-400 modula, SSR izlaz, izlaz tranzistora i analogni izlaz 0 / 4-20 mA dostupni su kao izlazni moduli.
