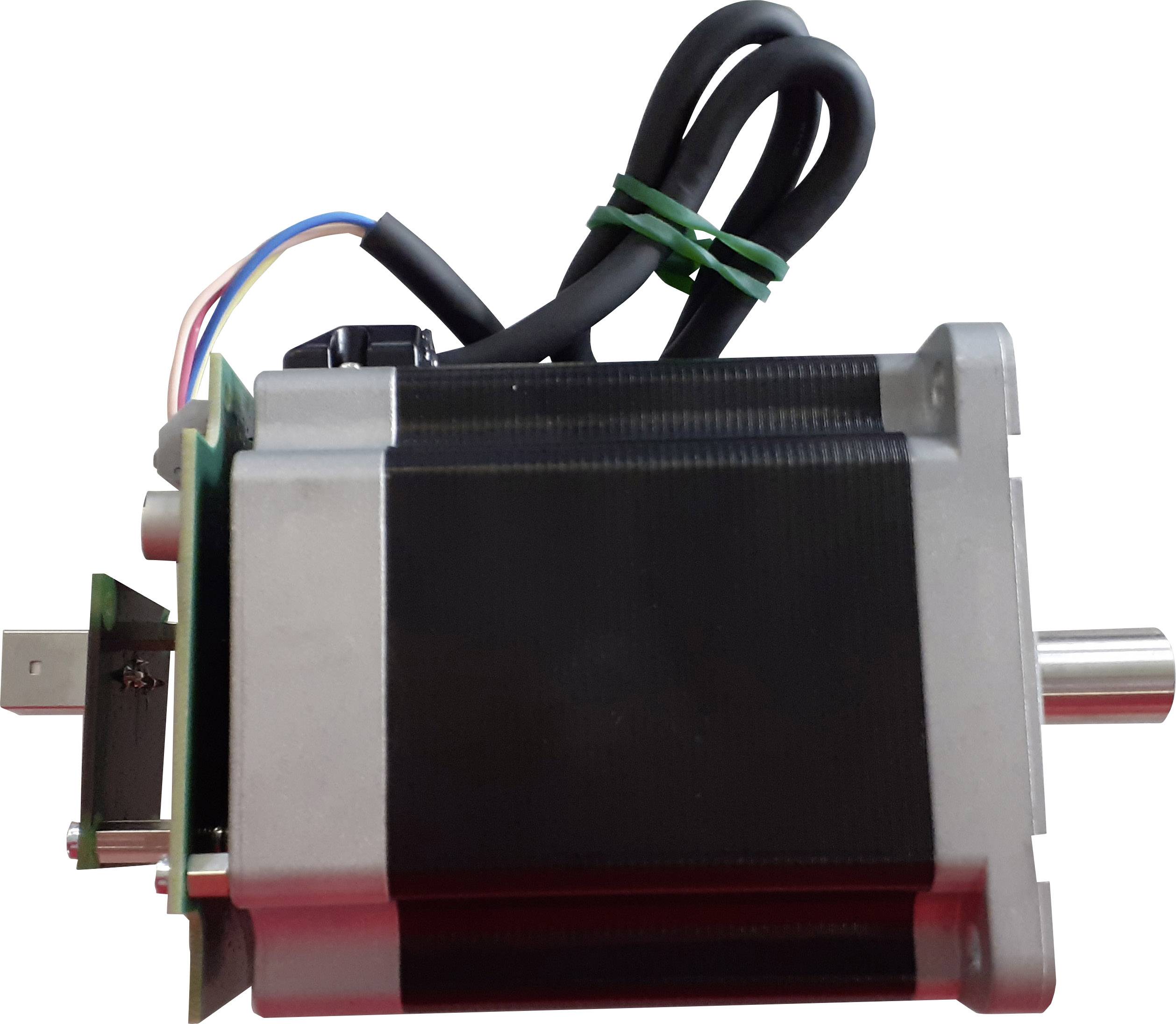

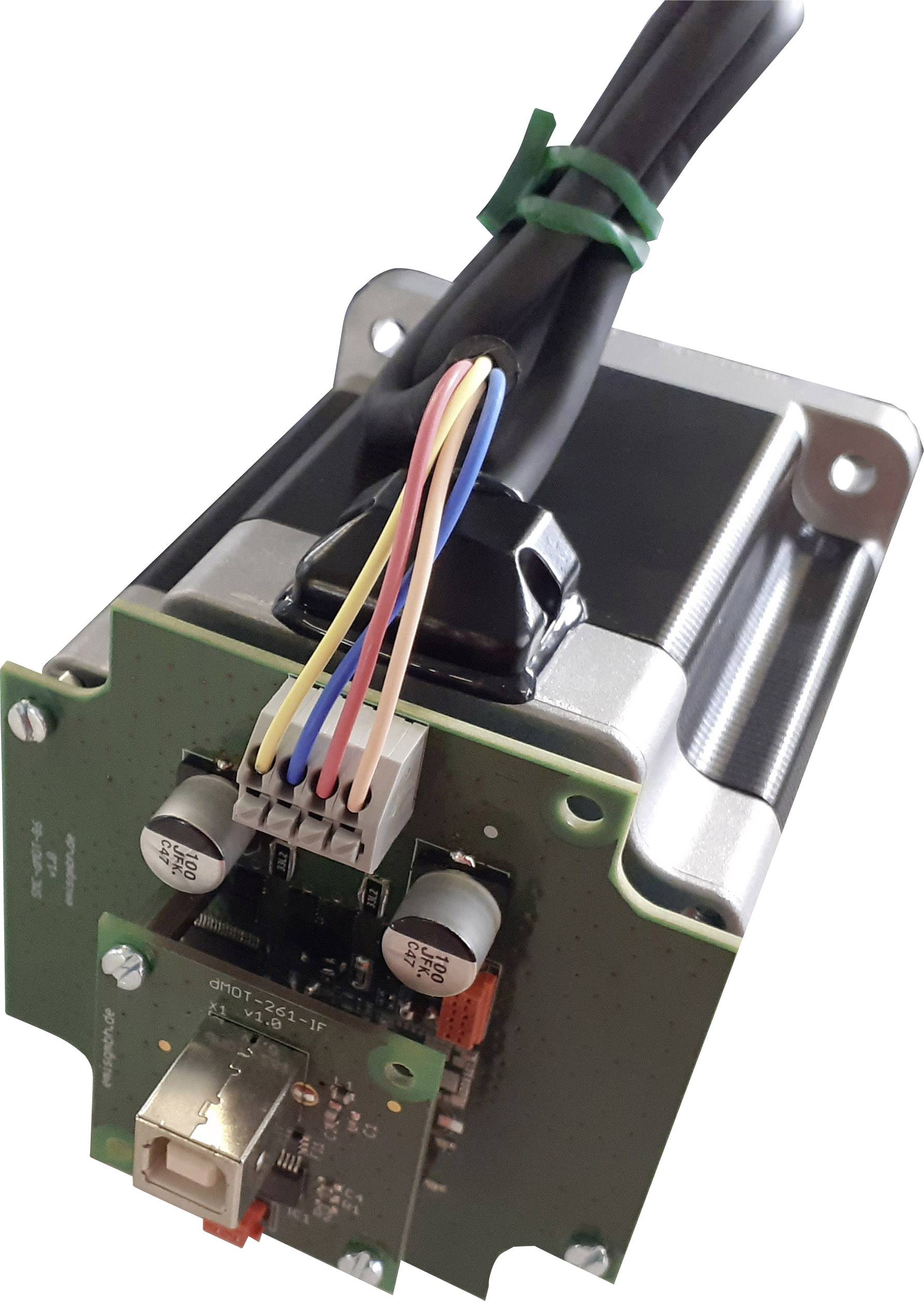

Emis koračni motor s upravljanjem SMC-dMOT-86 SMC-dMOT-86 7 Nm 2 A 2 A Promjer osovine: 14 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (609,00 € / komad)
609,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Emis koračni motor s upravljanjem SMC-dMOT-86 SMC-dMOT-86 7 Nm 2 A 2 A Promjer osovine: 14 mm
- Jednostavno povezivanje putem USB priključka
- Priključak za referentni prekidač
- Priključak za modul za zaustavljanje u nuždi
- Priključak za ventilator
- Kaskadno nekoliko koračnih motora
- Isključivanje u slučaju pregrijavanja
- Vrlo kompaktan oblik
Tehnički podaci
- Pogonski napon (detalji)
12V DC do 48V DC
- Kut
1,8°
- Zadržajni moment
7 Nm
- Maks. fazna struja
2 A
- Valovi-Ø
14 mm
- Duljina valova
28.5 mm
- Proizvođač-br. dijela
SMC-dMOT-86
- Tip
SMC-dMOT-86
- Širina
86 mm
- Mjere prirubnice
86 mm
- Sučelja
USB
- Nazivna struja
2 A
- Nazivni napon
6.4 V
- Faze
2
- Promjer osovine
14 mm
- Broj okretaja
1200 U/min
- Duljina motora
98 mm
- Vrsta proizvoda
koračni motor s upravljanjem
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2189881 Emis koračni motor s upravljanjem SMC-dMOT-86 SMC-dMOT-86 7 Nm 2 A 2 A Promjer osovine: 14 mm
Opis
Kod QMot motora se radi o vrlo kvalitetnim proizvodima koji se savršeno slažu s upravljačima Trinamic. Radi se o bipolarnim 2-faznim hibridnim koračnim motorima u inačicama s visokim obrtnim momentom, s preciznošću koraka od 1,8° (200 koraka po okretaju). Konstrukcija je uglasta sa sljedećim rubnim dimenzijama: 28 mm (NEMA11), 42 mm (NEMA17), 57 mm (NEMA23) i 60 mm (NEMA24). Zahvaljujući unutarnjoj konstrukciji, posebno su podobni za mikrokoračni pogon (µStepping). 4 priključne spletnice.
Izvedba
- Integrirana memorija samo za čitanje.
Napomene
Dokumentacije, uputstva, softver su dostupni na trinamic.com!
