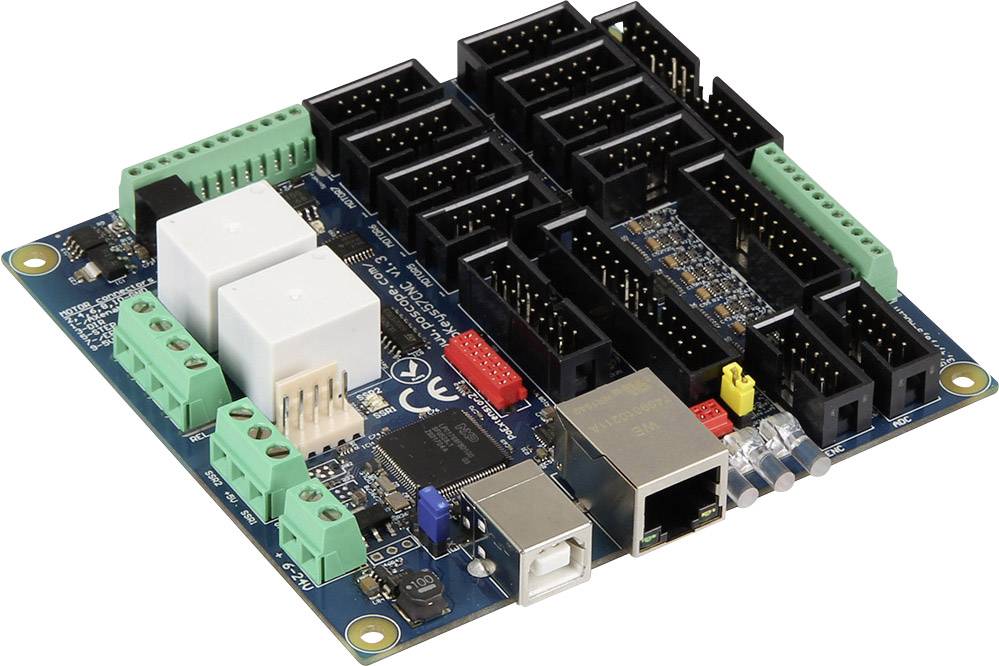

PoLabs PoKeys 57 CNC kontrola osovina cnc

PoKeys57CNC je kombinacija uređaja opće namjene Pokeys i upravljanja motorom. Uređaj je ponajprije dostupan za upravljanje do 8 STEP / DIR motora pokretanih signalom (stepper motori, servo pogoni itd.) U različitim aplikacijama uz dodatak moćnih funkcija Pokeys uređaja. Uređaj sadrži posebne priključke za povezivanje s motornim pogonima (kompatibilan sa HD44780), LCD modulom itd. Pored toga, na raspolaganju je 5 analognih ulaza s 12-bitnom razlučivošću. Uređaj također ima četiri galvanski izolirana izlaza otvorenog kolektora i izolirane 0 do 10 V analogne izlaze.

Uređaj dolazi s Poil jezgrom i u potpunosti je kompatibilan s PoBlocks softverom za grafičko programiranje. S programibilnim logičkim upravljačem na upravljačkoj ploči motora. PoBlocks se može koristiti za jednostavno automatiziranje raznih perifernih uređaja i razmjenu podataka s drugim softverskim aplikacijama postavljenim uz PoKeys57CNC.

Pokeyevi USB proizvodi uključuju podršku za virtualnu USB tipkovnicu i USB joystick za oponašanje standardne USB tipkovnice i džojstika. Digitalni ulazni pinovi mogu se prenijeti na virtualnu tipkovnicu i gumbe džojstika, dok se analogni ulazi mogu prenijeti na virtualne osi džojstika. Konfiguracija je jednostavna pomoću intuitivne grafičke aplikacije za konfiguraciju Pokeys-a, a svaka se funkcija također može testirati.

Namjenski PoExtBus / Ponet priključak može se koristiti za proširenje broja digitalnih izlaza za dodatnih 80 izlaza u obliku relejnih izlaza ili otvorenih izlaza kolektora. Može se koristiti i za spajanje raznih pribora (npr. PoKeysKBD48CNC prikolice) i I2C senzora.

značajke:
Podržani dodacima Mach4 i Mach3 Pokeys
Kompatibilan sa USB 1.1 / 2.0 HID standardom,
◾ Standardna engleska simulacija USB tipkovnice (s podrškom za okidanje za tipke gore / dolje),
◾ Standardna simulacija USB džojstika (6 osovina, 32 tipke s podrškom za okidač),
◾ Ethernet 10/100 sa DHCP klijentom ili fiksnom IP podrškom,
◾ TCP ili UDP veza s uređajem,
Support Podrška za Modbus TCP (pristup digitalnom IO, analogni ulazi, vrijednosti davača, vrijednosti digitalnog brojača, PWM izlazi, LCD zaslon, PoExtBus uređaji, status matrične tipkovnice),
◾ web sučelje s redizajniranom nadzornom pločom i I / O prikazom statusa s više korisničkih računa,
◾ Na raspolaganju su 28 digitalnih ulaza ili izlaza (softver podesiv) s nadogradnim otpornicima i kao tipkovnice za virtualnu USB tipkovnicu. Postoje još 4 namjenska digitalna izlaza,
◾ 5 analognih ulaza (12 bitnih) s digitalnim filtriranjem niskih propusnosti (4 analogna ulaza također uključuju analogne niskopropusne filtre s frekvencijom od 1,9 kHz),
◾ više ulaza para davača s tri dodatna namjenska davača velike brzine i jednim ulazom davača velike brzine,
◾ digitalni brojači za određene digitalne ulazne pinove,
◾ snažni 8-osni impulsni motor snage 125 kHz sa vlastitim priključcima motora,
◾ do 16x8 matrična tipkovnica s aktiviranim tipkama / podrškom alternativne funkcije,
◾ do 5 potpuno brzih PWM izlaza s velikim brzinama (25 MHz PWM timera) - od kojih su dva s izlaznim tranzistorskim izlazima na otvorenom,
◾ posebna veza za podršku za LCD znakove temeljene na HD44780 (do 4x20 znakova),
◾ posebna veza za PoPendant1
Support PoExtBus podrška za do 10 registra vanjskih pomaka (npr. PoExtBusOC16, PoExtBusRE, itd.),
◾ Podrška Ponet uređaja (CNC tipkovnica sa 48 tipki),
Sigurna podrška za prekide u komunikaciji,
◾ Podrška za do 100 senzora koji se mogu spojiti na I2C sabirnicu, jednožitnu magistralu ili na opće analogne ulaze
◾ intuitivan i jednostavan za upotrebu softver,
Support Podrška treće strane putem komunikacijske DLL biblioteke i opsežnog dokumenta specifikacije protokola koji se može prenijeti na druge sustave.
