Emis koračni motor s upravljanjem SMC-dMOT-56 SMC-dMOT-56 1.1 Nm 0.7 A 0.7 A Promjer osovine: 6 mm

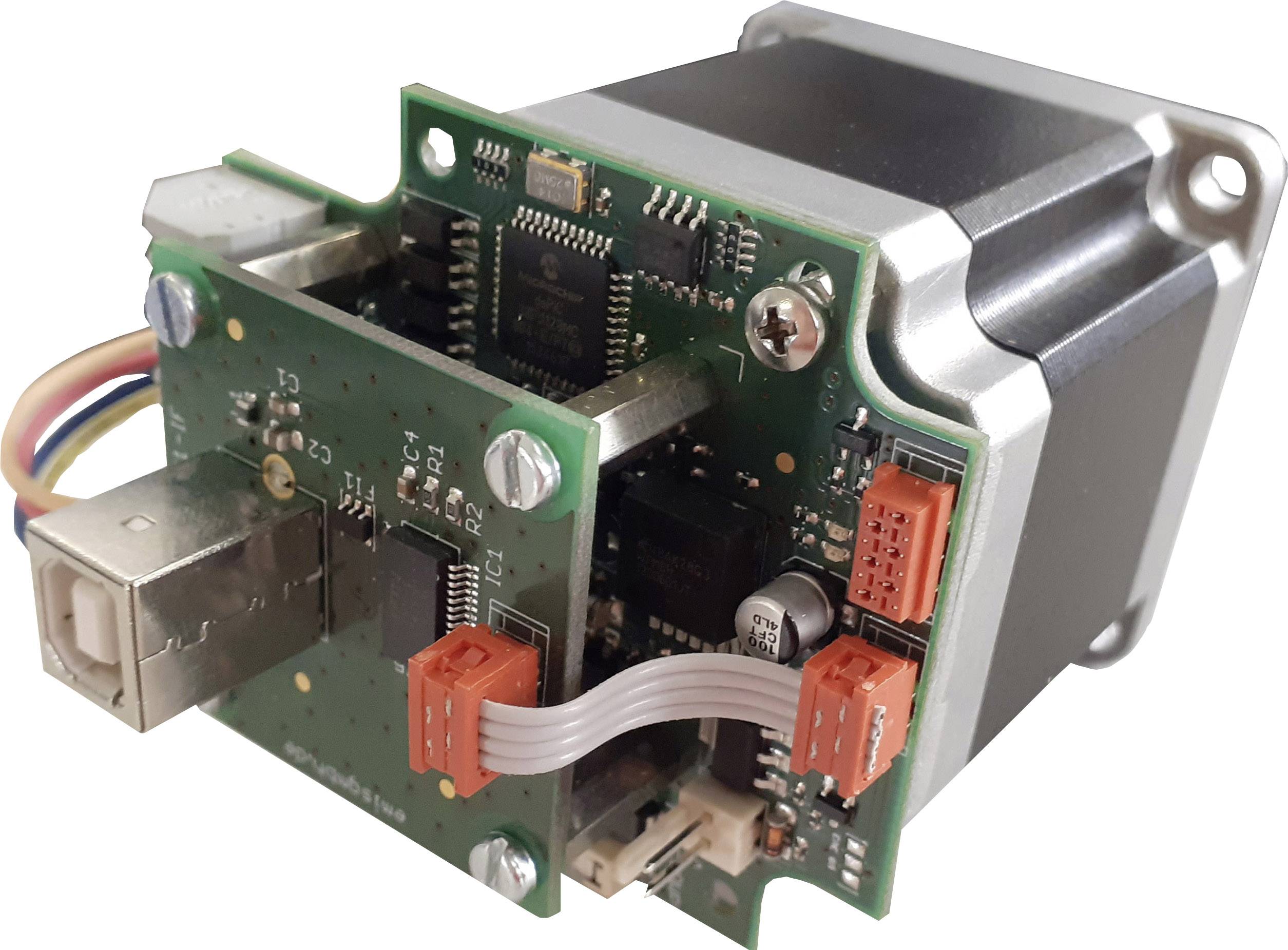

Slika prikazuje koračni motor s pričvršćenom elektroničkom pločicom. Kabeli su spojeni na nekoliko priključaka na pločici.

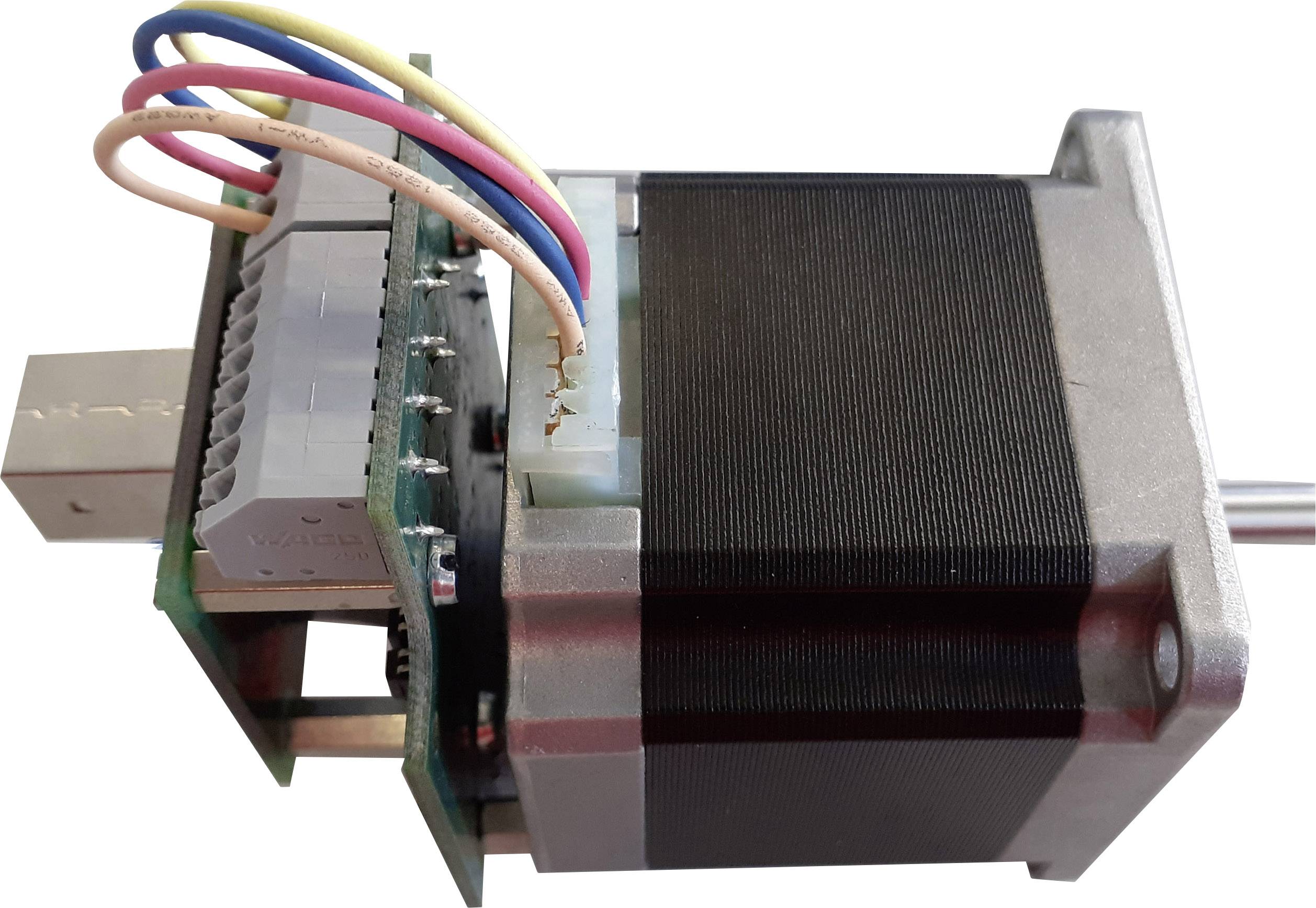

Koračni motor s priključenom elektroničkom pločicom i obojenim kabelima koji se koriste za upravljanje kretanjem motora.
1/2
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava čet,19.11.
Broj
Ukupno (295,00 € / komad)
295,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Emis koračni motor s upravljanjem SMC-dMOT-56 SMC-dMOT-56 1.1 Nm 0.7 A 0.7 A Promjer osovine: 6 mm

  • Jednostavno povezivanje putem USB priključka
  • Priključak za referentni prekidač
  • Priključak za modul za zaustavljanje u nuždi
  • Priključak za ventilator
  • Kaskadno nekoliko koračnih motora
  • Isključivanje u slučaju pregrijavanja
  • Vrlo kompaktan oblik

Tehnički podaci

Pogonski napon (detalji)

12V DC do 48V DC

Vrsta proizvoda

koračni motor s upravljanjem

Kut

1,8°

Promjer osovine

6 mm

Mjere prirubnice

56 mm

Zadržajni moment

1.1 Nm

Maks. fazna struja

0.7 A

Valovi-Ø

6 mm

Duljina valova

19.1 mm

Proizvođač-br. dijela

SMC-dMOT-56

Tip

SMC-dMOT-56

Faze

2

Broj okretaja

1200 U/min

Duljina motora

55.3 mm

Nazivni zakretni moment

1.1 Nm

Nazivni napon

4.69 V

Nazivna struja

0.7 A

Širina

56 mm

Sučelja

USB

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2189880 Emis koračni motor s upravljanjem SMC-dMOT-56 SMC-dMOT-56 1.1 Nm 0.7 A 0.7 A Promjer osovine: 6 mm

Opis

Kod QMot motora se radi o vrlo kvalitetnim proizvodima koji se savršeno slažu s upravljačima Trinamic. Radi se o bipolarnim 2-faznim hibridnim koračnim motorima u inačicama s visokim obrtnim momentom, s preciznošću koraka od 1,8° (200 koraka po okretaju). Konstrukcija je uglasta sa sljedećim rubnim dimenzijama: 28 mm (NEMA11), 42 mm (NEMA17), 57 mm (NEMA23) i 60 mm (NEMA24). Zahvaljujući unutarnjoj konstrukciji, posebno su podobni za mikrokoračni pogon (µStepping). 4 priključne spletnice.

Izvedba

  • Integrirana memorija samo za čitanje.

Napomene

Dokumentacije, uputstva, softver su dostupni na trinamic.com!
