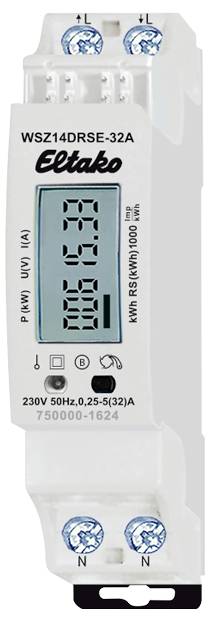

Eltako WSZ14DRSE-32A 28032716 brojač izmjenične struje digitalni 5 A 1 St.

Maksimalna struja 32A, gubitak u stanju pripravnosti samo 0,4 vata. Modularni uređaj za montažu na DIN-EN 60715 TH35 šinu. 1 podjela = 18 mm širine, 58 mm dubine. Priključak na ELTAKO RS485 sabirnicu. Križno ožičenje sabirnice i napajanja s kratkospojnikom. Očitanje brojila, trenutna snaga i serijski broj prenose se na sabirnicu – npr. B. za prosljeđivanje na vanjsko računalo, na kontroler – i također poslano putem FAM14 u radio mrežu. Da biste to učinili, radijskom antenskom modulu FAM14 mora se dodijeliti adresa uređaja, kao što je opisano u uputama za uporabu. Ovaj AC mjerač mjeri aktivnu energiju na temelju struje koja teče između ulaza i izlaza. Vlastita potrošnja od samo maksimalno 0,4 vata aktivne snage se ne mjeri niti prikazuje. Može se spojiti jedan vanjski vodič sa strujom do 32A. Početna struja je 20mA. Klasa točnosti B (1%). Ako je očekivano opterećenje veće od 50%, ventilacijski razmak od 1/2 jedinice mora se održavati od susjednih uređaja. Opseg isporuke uključuje 2 odstojnika DS14 i, uz kratki skakač, još dva daljnja skakača. Dva N terminala za sigurno unakrsno ožičenje više brojila. Potrošnja se pohranjuje nepromjenjivo i odmah se ponovno prikazuje nakon nestanka struje. 7-segmentni LC zaslon može se očitati dva puta unutar dva tjedna čak i bez napajanja. Da biste to učinili, pritisnite gumb. Ispod zaslona nalazi se gumb koji se koristi za pomicanje kroz izbornik prema uputama za uporabu. Prvo se uključuje pozadinsko osvjetljenje. Tada se može prikazati ukupna aktivna energija, aktivna energija resetirajuće memorije kao i trenutne vrijednosti aktivne snage, napona, struje i PcH vrijednosti. Potrošnja energije prikazana je trakom koja treperi 1000 puta po kWh i crvenom LED diodom koja treperi 2000 puta po kWh. Poruka o pogrešci: Ako postoji pogreška veze, pozadinsko osvjetljenje zaslona treperi. Posebni načini rada brojila: U načinima rada brojila FAM14 fokus je na podesivoj brzini prijenosa podataka mjerača električne energije za vanjske upravitelje energije zgrade. Podaci se mogu dohvatiti i proslijediti preko povezanih pristupnika na FAM14 (FGW14, FGW14-USB, FGW14W(L)-IP). Za mjerače proizvedene od 33./23. tjedna nadalje, dodatne mogućnosti podešavanja dostupne su na FAM14.

Ovaj tekst je strojno preveden.
