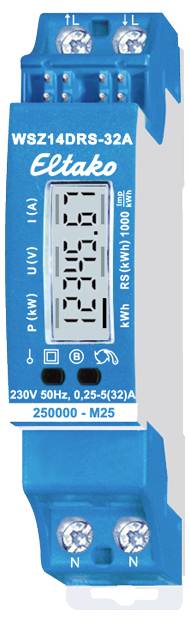

Eltako WSZ14DRS-32A 28032715 brojač izmjenične struje digitalni 5 A 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
brojač izmjenične struje
Strujno opterećenje
5 A
Zaslon
digitalni
Vrsta brojača
elektronički
dim.
(D x Š x V) 58 x 18 x 82 mm
20 kom. - zaliha Njemačka
Broj
Ukupno (124,99 € / komad)
124,99 €
sa PDV-om
Tehnički podaci
- Vrsta brojača
elektronički
- Vrsta proizvoda
brojač izmjenične struje
- Strujno opterećenje
5 A
- Zaslon
digitalni
- dim.
(D x Š x V) 58 x 18 x 82 mm
- Zaletna struja
20 mA
- Zaletna struja
20 mA
- Izvedba
Izravno mjerenje
- Radni napon
230 V
- Samopotrošnja
0.4 W
- Širina za ugradnju
18 mm
- Frekvencija
50 Hz
- Točnost
1 %
- Razina točnosti
B
- Mjerna funkcija
aktivna snaga
- Širina
18 mm
- Visina
82 mm
- Dužina
58 mm
- Struja (maks.)
32 A
- Područje struje
32 A (max)
- Posebne značajke
reset funkcija
- Tip
WSZ14DRS-32A
- Područje djelatne struje
32 A
DRA (DIN-rail adaptor)
18 mm
Direct measurement
82 mm
58 mm
Purchase
Digital
0.4 W
50-50 Hz
32 A
1
7
Electronic
IP20
Other
Effective power
One-tariff
TRUE
FALSE
Optical
S0
2000-2000 Imp/kWh (kvarh)
B
Single phase
FALSE
230-230 V
5 A
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3398244 Eltako WSZ14DRS-32A 28032715 brojač izmjenične struje digitalni 5 A 1 St.
Opis
Maksimalna struja 32A, gubitak u stanju pripravnosti samo 0,4 vata. Modularni uređaj za montažu na DIN-EN 60715 TH35 šinu. 1 jedinica podjele = 18 mm širina, 58 mm dubina. Priključak na ELTAKO RS485 sabirnicu. Križno ožičenje sabirnice i napajanja s kratkospojnikom. Očitanje brojila, trenutna snaga i serijski broj prenose se na sabirnicu – npr. za prosljeđivanje na vanjsko računalo, na kontroler – i također poslano putem FAM14 u radio mrežu. Da biste to učinili, radijskom antenskom modulu FAM14 mora se dodijeliti adresa uređaja, kao što je opisano u uputama za uporabu. Ovaj AC mjerač mjeri aktivnu energiju na temelju struje koja teče između ulaza i izlaza. Vlastita potrošnja od samo maksimalno 0,4 vata aktivne snage se ne mjeri niti prikazuje. Može se spojiti jedan vanjski vodič sa strujom do 32A. Početna struja je 20mA. Klasa točnosti B (1%). Ako je očekivano opterećenje veće od 50%, ventilacijski razmak od 1/2 jedinice mora se održavati od susjednih uređaja. Opseg isporuke uključuje 2 odstojnika DS14 i, uz kratki skakač, još dva daljnja skakača. Dva N terminala za sigurno unakrsno ožičenje više brojila. Potrošnja se pohranjuje nepromjenjivo i odmah se ponovno prikazuje nakon nestanka struje. 7-segmentni LC zaslon može se očitati dva puta unutar dva tjedna čak i bez napajanja. Da biste to učinili, pritisnite gumb. Ispod zaslona nalazi se tipka koja se koristi za pomicanje kroz izbornik prema uputama za uporabu. Prvo se uključuje pozadinsko osvjetljenje. Tada se mogu prikazati ukupna aktivna energija, aktivna energija resetirajuće memorije kao i trenutne vrijednosti aktivne snage, napona, struje i PcH vrijednosti. Potrošnja energije prikazana je trakom koja treperi 1000 puta po kWh i crvenom LED diodom koja treperi 2000 puta po kWh. Poruka o pogrešci: Ako postoji pogreška veze, pozadinsko osvjetljenje zaslona treperi. Posebni načini rada brojila: U načinima rada brojila FAM14 fokus je na podesivoj brzini prijenosa podataka mjerača električne energije za vanjske upravitelje energije zgrade. Podaci se mogu dohvatiti i proslijediti preko povezanih pristupnika na FAM14 (FGW14, FGW14-USB, FGW14W(L)-IP). Za mjerače proizvedene od 33./23. tjedna nadalje, dodatne mogućnosti podešavanja dostupne su na FAM14.
