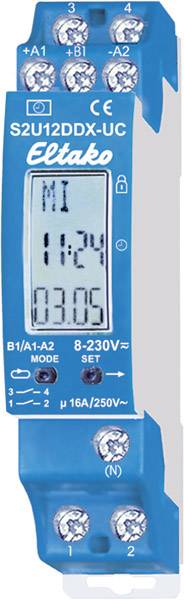

Eltako S2U12DDX-UC vremenski prekidač za DIN šine 230 V

2-kanalni timer. 1 + 1 BEZ kontakta bez potencijala 16A / 250V AC. S astro funkcijom. Gubitak u stanju pripravnosti samo 0,03-0,4 vata. Od proizvodnog tjedna 26/19 s osvjetljenjem zaslona. Uređaj montiran na šinu za montažu na DIN-EN 60715 TH35 šinu. 1 modul = 18 mm širine, 58 mm dubine. S patentiranom tehnologijom Eltako Duplex (DX), normalno bezpotencijalni kontakti i dalje se mogu prebaciti u nulu pri prebacivanju 230V AC 50Hz i tako drastično smanjiti trošenje. Da biste to učinili, jednostavno spojite N vodič na priključak (N), a L na 1 (L) i / ili 3 (L). To rezultira dodatnim gubitkom u stanju pripravnosti od samo 0,1 vata. Zahvaljujući upotrebi bistabilnih releja, kao rezultat nema gubitka snage zavojnice i zagrijavanja, čak i kad je uključen. Do 60 mjesta memorije vremenskog prekidača slobodno se dodjeljuju kanalima. S datumom i automatskim prebacivanjem ljetnog / zimskog računanja vremena. Rezerva snage bez baterije približno 7 dana. Svakom memorijskom mjestu može se dodijeliti astro funkcija (automatsko uključivanje nakon izlaska ili zalaska sunca), vrijeme uključivanja i isključivanja ili vrijeme prebacivanja impulsa (pri kojem se aktivira puls od 2 sekunde).
Vrijeme uključivanja ili isključivanja Astro može se odgoditi za ± 2 sata. Uz to se može unijeti vremenska razlika do ± 2 sata na koju utječe solsticij. S upravljačkim ulazom (+ A1) za centralno upravljanje UKLJUČENO ili ISKLJUČENO s prioritetom. Napon napajanja i upravljački napon za centralno upravljanje 8..230 V UC. Prekidač za vrijeme podešava se tipkama MODE i SET i tipka se može zaključati. Osvjetljenje zaslona uključuje se pritiskom na MODE ili SET. 20 sekundi nakon posljednjeg aktiviranja MODE ili SET, program se automatski vraća na uobičajeni zaslon i osvjetljenje zaslona se isključuje. Postavljanje jezika: Svaki put kad se primijeni napon napajanja, jezik se može odabrati pomoću SET u roku od 10 sekundi i potvrditi s MODE. D = njemački, GB = engleski, F = francuski, IT = talijanski i ES = španjolski. Tada se pojavljuje uobičajeni prikaz: radni dan, vrijeme, dan i mjesec. Brzo pokretanje: Sa sljedećim postavkama brojevi se brzo istroše ako se tipka za unos pritisne dulje. Otpustite i ponovno pritisnite duže da biste promijenili smjer. Postavite vrijeme: Pritisnite MODE, a zatim na PRG (program) potražite funkciju CLOCK s SET i odaberite MODE. Na S odaberite sat pomoću SET i potvrdite MODE. Nastavite na isti način za M minutu. Postavite datum: Pritisnite MODE, a zatim na PRG pomoću SET-a potražite funkciju DAT i odaberite pomoću MODE. Za J odaberite godinu pomoću SET-a i potvrdite MODE-om. Nastavite na isti način za M za mjesec i T za dan. Kao zadnja postavka u slijedu, MO (radni dan) treperi. To se može postaviti pomoću SET-a i potvrditi s MODE. Postavljanje mjesta (ako je potrebna astro funkcija): Popis njemačkih gradova pronaći ćete na kraju uputa za uporabu. Pritisnite MODE, a zatim na PRG s SET potražite funkciju POS i odaberite MODE. Za BRT odaberite geografsku širinu tipkom SET i potvrdite MODE. Također odaberite dužinu za LAE i pritisnite MODE. Sada odaberite vremensku zonu na GMT tipkom SET i potvrdite MODE. Po želji se sada može unijeti vremenski pomak do ± 2 sata za oba kanala za WSW (zimski solsticij) i SSW (ljetni solsticij). Ručno uključivanje ili isključivanje s prioritetom: Pritisnite MODE, a zatim potražite funkciju INT pomoću SET na PRG i odaberite pomoću MODE. Za KNL odaberite kanal 1 ili 2 tipkom SET i potvrdite tipkom MODE. Pomoću SET sada možete prebacivati između AUT (automatsko), UKLJUČENO ili ISKLJUČENO. Nakon potvrde s MODE, položaj prekidača odabranog kanala mijenja se ako je potrebno. Ako se stanje prebacivanja ponovno automatski mijenja kada je vremenski program aktivan, AUT (automatski) mora biti ponovno odabran. Ako pritisnete MODE dulje od 2 sekunde s jednom od potvrda, promjena se sprema i pojavljuje se normalan zaslon. Promjena ljetnog / zimskog računanja vremena: Pritisnite MODE, a zatim na PRG pomoću SET-a potražite funkciju SWZ i odaberite pomoću MODE. Sada možete prebacivati između UKLJUČENO i ISKLJUČENO pomoću tipke SET i potvrditi pomoću MODE. Ako je odabrano ON, prebacivanje se odvija automatski. Centralno upravljanje UKLJUČENO ili ISKLJUČENO s prioritetom u automatskom načinu rada (AUT): Pritisnite MODE, a zatim na PRG (program)
potražite funkciju ZEA pomoću SET i odaberite MODE. Sada možete prebacivati između ZE i ZA pomoću SET-a i potvrditi pomoću MODE. Uključivanje / isključivanje slučajnog načina rada: Pritisnite MODE, a zatim na PRG pomoću SET-a potražite funkciju ZUF i odaberite pomoću MODE. Postavite na ON (ZUF +) ili OFF (ZUF) pomoću SET i potvrdite MODE. Ako je slučajni način rada uključen, sva vremena uključivanja svih kanala nasumično se pomiču za najviše 15 minuta. Vremena uključivanja na ranije i vremena isključivanja na kasnije. Unesite programe vremenskog prekida: prema uputama za uporabu. Uključite zaključavanje tipke: kratko pritisnite MODE i SET i zaključajte pomoću SET na LCK. To je označeno strelicom pored simbola brave. Deaktiviranje zaključavanja tipke: Pritisnite MODE i SET zajedno dvije sekunde i otključajte pomoću SET na UNL.
