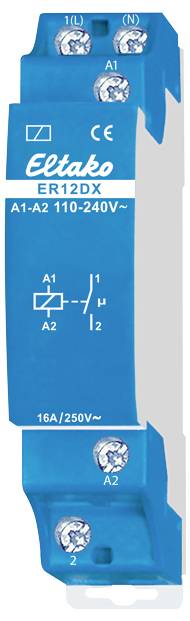

Eltako ER12DX/110-240V sklopni relej Nazivni napon: 250 V/AC Prebacivanje struje (maks.): 4 A 1 zatvarač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sklopni relej
Vrsta kontakta
1 zatvarač
Nazivni napon
250 V/AC
Preklopni napon (maks.)
250 V/AC
Prebacivanje struje (maks.)
4 A
305 kom. - zaliha Njemačka
Broj
Ukupno (41,99 € / komad)
41,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
sklopni relej
- Tip
ER12DX/110-240V
- Priključak
stezaljka
- Odzivni napon (min.)
110 V/AC
- Radni napon (maks.)
240 V/AC
- Vrsta kontakta
1 zatvarač
- Nazivni napon
250 V/AC
- Preklopni napon (maks.)
250 V/AC
- Prebacivanje struje (maks.)
4 A
- Maks. rasklopna snaga
2000 W
- Određene značajke
s led
- Dužina
58 mm
- Širina
18 mm
- dim.
(D x Š) 58 mm x 18 mm
- Sadržaj
1 St.
DIN rail
Partially electronic
58 mm
16 A
1
110-240 V
AC
50-50 Hz
AC
250-250 V
4 A
2000 W
1000 VA
1000 VA
500 VA
0
1
0
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3398219 Eltako ER12DX/110-240V sklopni relej Nazivni napon: 250 V/AC Prebacivanje struje (maks.): 4 A 1 zatvarač 1 St.
Opis
1 normalno otvoreni kontakt bez potencijala 16A/250V AC, 230V LED svjetiljke do 600W, žarulje sa žarnom niti 2000W. Nema gubitka stanja pripravnosti. Modularni uređaj za montažu na DIN-EN 60715 TH35 šinu. 1 podjela = 18 mm širine, 58 mm dubine. Najsuvremenija hibridna tehnologija kombinira prednosti elektroničkog upravljanja bez habanja s visokim učinkom posebnih releja. S patentiranom ELTAKO Duplex tehnologijom (DX), obično bespotencijalni kontakti još uvijek se mogu prebaciti na prijelazu nule pri prebacivanju 110-240V AC 50Hz, čime se drastično smanjuje trošenje. Da biste to učinili, jednostavno spojite N vodič na priključak (N), a L na 1(L). To rezultira gubitkom u stanju mirovanja od samo 0,1 vata. Ako se kontakt koristi za upravljanje rasklopnim uređajima koji se sami ne prebacuju na prijelazu nule, (N) ne bi trebao biti spojen, jer bi dodatna odgoda zatvaranja inače imala suprotan učinak. Upravljački napon 110-240V AC. Vrlo nizak šum pri prebacivanju. Kontrolni zaslon s LED. Raspored stezaljki je identičan elektromehaničkom sklopnom releju R12-100-. Korištenjem bistabilnog releja nema gubitka snage svitka niti zagrijavanja čak i kada je uključen. Kontakt releja može biti otvoren ili zatvoren tijekom puštanja u rad i sinkronizira se kada se prvi put aktivira. Ovaj relej nije prikladan za povratnu vezu s sklopnim naponom dimer sklopke. U tu svrhu koristite samo releje ESR12DDX-UC, ESR12NP-230V+UC ili ESR61NP-230V+UC. Elektronika nema vlastito napajanje i stoga nema gubitaka u stanju pripravnosti. Tek kada je kontrolni kontakt zatvoren, aktivira se mikrokontroler koji prebacuje bistabilni relej u ispravan smjer. Kada se kontrolni kontakt otvori ili upravljački napon padne, uređaj se prebacuje natrag.
