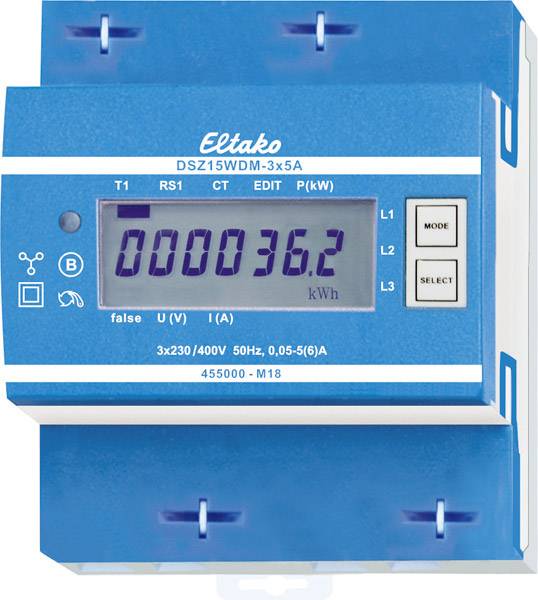

Eltako DSZ15WDM-3x5A MID 28305515 trifazni brojač s priključkom za pretvarač digitalni 5 A 1 St.

Prema odjeljku 25 njemačkog Zakona o kalibraciji, samo su kalibrirana brojila dopuštena za naplatu električne energije. Nepoštivanje je upravni prekršaj prema §19. M-Bus pretvarač trofaznog brojila s podesivim omjerom pretvarača i MID. Maksimalna struja 3x5A, gubitak u stanju pripravnosti samo 0,5 vata po putu. Modularni instalacijski uređaj za montažu na montažnu šinu DIN-EN 60715 TH35. 4 jedinice razmaka = 70 mm širine, 58 mm dubine. Klasa točnosti B (1%). S M-Bus sučeljem. Ovo trofazno brojilo mjeri djelatnu energiju na temelju struja koje teku kroz pretvarače. Vlastita potrošnja od samo najviše 0,5 W aktivne snage po putu se ne mjeri i ne prikazuje. Moguće je spojiti 1, 2 ili 3 pretvarača sekundarne struje do 5A. Startna struja je 10mA. N veza mora biti prisutna. 7-segmentni LC zaslon može se očitati dva puta unutar dva tjedna čak i bez napajanja. Potrošnja energije prikazana je LED diodom koja treperi 10 puta po kWh. Desno od zaslona nalaze se tipke NAČIN NAČINA rada i ODABIR, koje se koriste za pomicanje kroz izbornik u skladu s uputama za rad. Prvo se uključuje pozadinsko osvjetljenje. Zatim se može prikazati ukupna aktivna energija, aktivna energija resetirajuće memorije i trenutne vrijednosti snage, napona i struje za svaki fazni vodič. Osim toga, može se postaviti omjer pretvarača. Tvornički je postavljen na 5:5 i zaključan kratkospojnikom preko terminala označenih JUMPER. Omjer pretvarača se prilagođava ugrađenom pretvaraču uklanjanjem kratkospojnika i resetiranjem prema uputama za uporabu. Zatim se ponovno zaključava mostom. Podesivi omjeri pretvarača su 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000 : 5, 1250:5 i 1500:5. Poruka o pogrešci (false): Ako fazni vodič nedostaje ili je smjer struje pogrešan, na zaslonu se prikazuje false i odgovarajući fazni vodič. Prijenos podataka M-Bus: Prilikom očitavanja, sve vrijednosti se prenose u jednom telegramu. Podržani su sljedeći telegrami: Inicijalizacija: SND_NKE, odgovor: ACK, očitavanje mjerača: REQ_UD2, odgovor: RSP_UD, promjena primarne adrese: SND_UD, odgovor: ACK, resetiranje RS1: SND_UD, odgovor: ACK, izbor podređenog uređaja za sekundarnu adresu, odgovor : ACK, uređaj ne odgovara na nepoznate upite. Brzina prijenosa se automatski otkriva. Uređaj ima monitor napona. U slučaju nestanka struje, svi registri se pohranjuju u EEPROM. Promjena M-Bus primarne adrese: Za promjenu M-Bus primarne adrese pritisnite i držite ODABIR 3 sekunde. U sljedećem izborniku MODE povećava adresu za 10, SELECT je povećava za 1. Kada je postavljena željena primarna adresa, pričekajte da se ponovno pojavi glavni izbornik. Sekundarna adresa: Pomoću sekundarne adrese moguće je komunicirati s mjerilom energije prema normi EN13757. Mogu se koristiti zamjenski znakovi. Detaljne informacije u uputama za uporabu. Pozor! Prije radova na strujnim transformatorima odspojite naponske puteve mjerača.

Ovaj tekst je strojno preveden.
