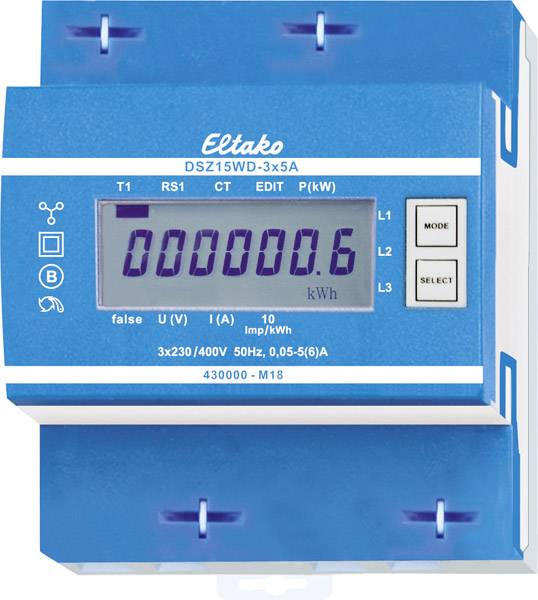

Eltako DSZ15WD-3x5A MID 28305015 trifazni brojač s priključkom za pretvarač digitalni 5 A Dozvola MID: da 1 St.

Za naplatu električne energije dopušteni su samo kalibrirani brojili u skladu s odjeljkom 25. njemačkog Zakona o verifikaciji. Nepoštivanje je upravni prekršaj prema §19. Trofazni pretvarač s podesivim omjerom pretvarača i MID. Maksimalna struja 3x5A, gubitak u stanju pripravnosti samo 0,5 vata po putu. Modularni uređaj za ugradnju na DIN-EN 60715 TH35 montažnu šinu. 4 modula = 70 mm široka, 58 mm dubina. Klasa točnosti B (1%). Sa sučeljem S0. Ovaj trofazni mjerač mjeri aktivnu energiju na temelju struja koje teku kroz pretvarač. Vlastita potrošnja od maksimalno 0,5 vata aktivne snage po putanji ne mjeri se i ne prikazuje se. Mogu se spojiti 1, 2 ili 3 pretvarača s sekundarnom strujom do 5A. Početna struja je 10mA. N veza mora biti prisutna. 7-segmentni LC zaslon može se pročitati dva puta unutar dva tjedna, čak i bez napajanja. Potrošnja energije označava se trakom koja na zaslonu treperi 10 puta po kWh. Desno od zaslona su tipke MODE i SELECT, koje se koriste za pomicanje kroz izbornik u skladu s uputama za uporabu. Prvo se uključuje pozadinsko osvjetljenje. Tada se mogu prikazati ukupna aktivna energija, aktivna energija memorije za resetiranje kao i trenutne vrijednosti snage, napona i struje po vanjskom vodiču. Omjer pretvarača također se može postaviti. U tvornici je postavljeno na 5: 5 i zaključano je mostom preko priključnih terminala s oznakom JUMPER. Omjer pretvarača prilagođava se instaliranom pretvaraču uklanjanjem mosta i podešavanjem prema uputama za uporabu. Zatim se ponovno zaključava s mostom. Omjer pretvarača 5: 5, 50: 5, 100: 5, 150: 5, 200: 5, 250: 5, 300: 5, 400: 5, 500: 5, 600: 5, 750: 5, 1000: 5, 1250: 5 i 1500: 5. Poruka o pogrešci (netočno): Ako nedostaje vanjski vodič ili je trenutni smjer pogrešan,? False? a odgovarajući vanjski vodič nalazi se na zaslonu. Pozor! Odspojite naponske vodove brojila prije rada na strujnim transformatorima.

Ovaj tekst je strojno preveden.
