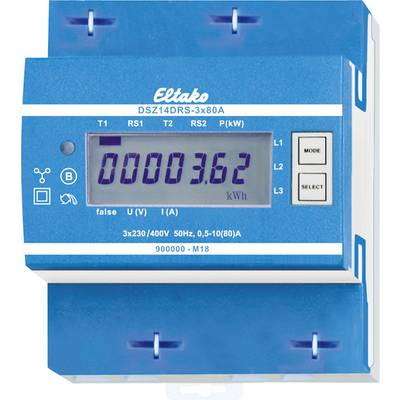

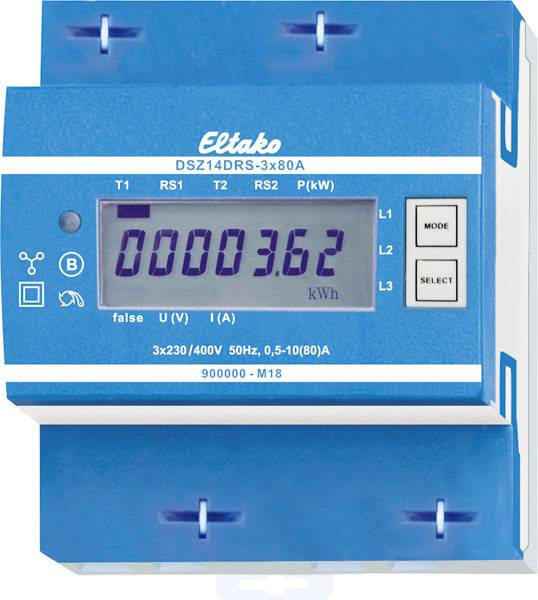

Eltako DSZ14DRS-3x80A MID 28365715 trifazni brojač digitalni 80 A Dozvola MID: da 1 St.

Za naplatu električne energije dopušteni su samo kalibrirani brojili u skladu s odjeljkom 25. njemačkog Zakona o verifikaciji. Nepoštivanje je upravni prekršaj prema §19. Trofazni brojilo RS485 radio za radio. Maksimalna struja 3x80A, gubitak u stanju pripravnosti samo 0,8 vata na L1 i 0,5 W svaki na L2 i L3. Klasa točnosti B (1%). Sa RS485 sučeljem. Trofazni brojilo s izravnim mjerenjem mjeri aktivnu energiju na temelju struja koje teku između ulaza i izlaza. Unutarnja potrošnja od samo 0,8 W ili 0,5 W aktivne snage po putanji ne mjeri se i ne prikazuje se. Mogu se spojiti 1, 2 ili 3 vanjska vodiča strujama do 80A. Početna struja je 4OmA. Priključci L1 i N moraju biti dostupni. Spajanje preko FBA14 na Eltako RS485 magistralu s dvožičnom zaštićenom autobusnom linijom (npr. Telefonskom linijom). Očitavanje brojila i trenutna snaga prenose se u sabirnicu - npr. Za prijenos na vanjsko računalo ili softver GFVS 3.0 - i također se šalju u radio mrežu putem FAM14. Ovo zahtijeva da modul radio antene FAM14 dodijeli adresu uređaja, kako je opisano u uputama za uporabu. Prikažite i sa FEA65D. 7-segmentni LC zaslon može se pročitati dva puta unutar dva tjedna, čak i bez napajanja. Potrošnja energije označena je LED-om koji treperi 1000 puta po kWh pored zaslona. Standardno se može koristiti i kao dvotarifni brojač: Kad se 230V primijeni na terminale E1 / E2, sustav prelazi na drugu tarifu. Desno od zaslona su tipke MODE i SELECT, koje se koriste za pomicanje kroz izbornik u skladu s uputama za uporabu. Prvo se uključuje pozadinsko osvjetljenje. Zatim se mogu prikazati ukupna aktivna energija po tarifi, aktivna energija memorije RS1 ili RS2 za resetiranje kao i trenutne vrijednosti snage, napona i struje po vanjskom vodiču. Poruka o pogrešci (lažno): Ako vanjski vodič nema ili je trenutni smjer pogrešan, na zaslonu se prikazuju lažni i odgovarajući vanjski vodič.

Ovaj tekst je strojno preveden.
