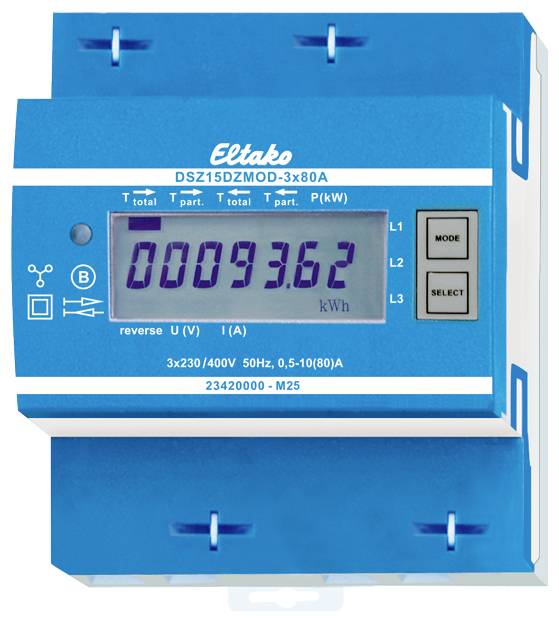

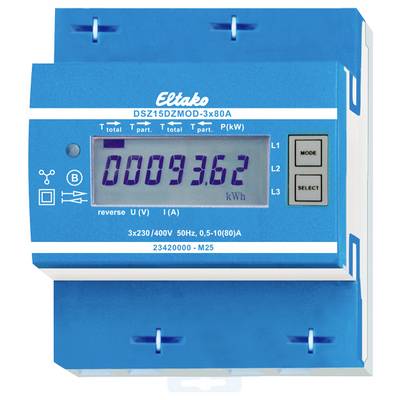

Eltako DSZ15DZMOD-3x80A MID 28380516 trifazni brojač digitalni 10 A 1 St.

Modbus dvosmjerno trofazno brojilo. Maksimalna struja 3x80A, gubitak u stanju pripravnosti samo 0,8 vata na L1 i 0,5 W svaki na L2 i L3. Modularni uređaj za montažu na DIN-EN 60715 TH35 šinu u instalacijske ormare s klasom zaštite IP51. 4 jedinice podjele = 70 mm širine, 58 mm dubine. Klasa točnosti B (1%). S Modbus / RTU (RS485) sučeljem. Izravno mjerno trofazno brojilo mjeri djelatnu energiju na temelju struja koje teku između ulaza i izlaza. Vlastita potrošnja od samo 0,8 vata ili 0,5 W aktivne snage po putu se niti mjeri niti prikazuje. Aktivna energija se dodaje ovisno o predznaku. Pozitivna snaga u brojilu znači potrošnju energije, negativna snaga znači opskrbu energijom. Mjerenje energije provodi se na bazi bilansiranja. Ako je potrošnja energije (P pozitivno) veća od opskrbe energijom (P negativno), očitanje brojila T strelica desno se povećava. Ako je opskrba energijom veća od potrošnje energije, očitanje brojila T strelica lijevo se povećava. Potrošnja energije označena je strelicom desno, a opskrba energijom strelicom lijevo iznad aktivne trake na zaslonu. Mogu se spojiti 1, 2 ili 3 vanjska vodiča sa strujom do 80 A. Startna struja je 40 mA. Priključci L1 i N moraju biti prisutni. Spajanje preko RS485 Modbus data loggera: Prijenos podataka Modbus / RTU (RS485) i dodjela adrese prema uputama za uporabu. Potrošnja energije i opskrba energijom pohranjuju se trajno i odmah se ponovno prikazuju nakon nestanka struje. 7-segmentni LC zaslon može se očitati dva puta unutar dva tjedna čak i bez napajanja. Potrošnja struje i napajanje prikazani su LED-om pored zaslona koji treperi 1000 puta po kWh. Desno od zaslona nalaze se tipke NAČIN NAČINA rada i ODABIR, koje se koriste za pomicanje kroz izbornik prema uputama za rad. Prvo se uključuje pozadinsko osvjetljenje. Tada se može prikazati ukupna aktivna energija po uvozu i izvozu, aktivna energija jedinica za pohranjivanje koje se mogu resetirati, kao i trenutne vrijednosti snage, napona i struje po faznom vodiču. Poruka o pogrešci: Ako nedostaje vanjski vodič, na zaslonu se prikazuje odgovarajući vanjski vodič.
