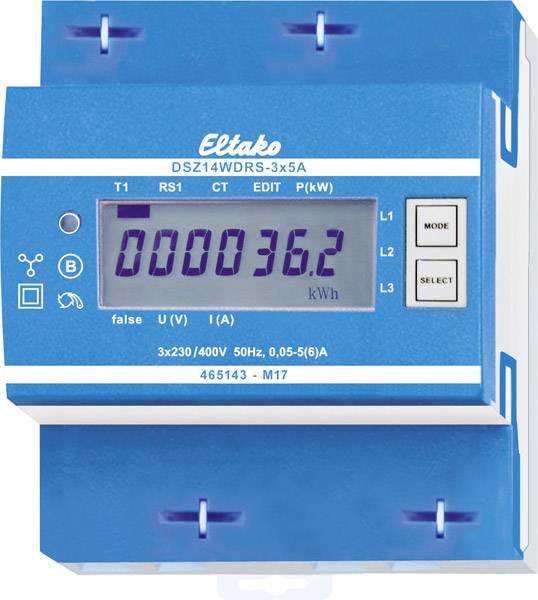

Eltako DSZ14WDRS-3x5A MID 28305712 trifazni brojač s priključkom za pretvarač digitalni 5 A Dozvola MID: da 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
trifazni brojač s priključkom za pretvarač
Strujno opterećenje
5 A
Zaslon
digitalni
Kalibracija
kalibrirano
Vrsta brojača
Radio
4 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (234,99 € / komad)
234,99 €
sa PDV-om
Dostupno još samo 4 kom. - zaliha Njemačka
Tehnički podaci
- Vrsta brojača
Radio
- Vrsta proizvoda
trifazni brojač s priključkom za pretvarač
- Strujno opterećenje
5 A
- Zaslon
digitalni
- Kalibracija
kalibrirano
- Pogonski napon (detalji)
230 V
400 V
- Boja
plava boja
- dim.
(D x Š x V) 58 x 70 x 58 mm
- Radni napon
230 V
400 V
- Samopotrošnja
0.8 W
- Širina za ugradnju
70 mm
- Frekvencija
50 Hz
- Razina točnosti
B
- Dozvola MID
da
- Mjerna funkcija
aktivna snaga
- Područje nazivnog napona
230 do 400 V
- Mrežni napon (maks.)
400 V
- Mrežni napon (min.)
230 V
- Širina
70 mm
- Visina
58 mm
- Dužina
58 mm
- Struja (maks.)
6 A
- Područje struje
6 A (max)
- Tip
DSZ14WDRS-3x5A MID
DRA (DIN-rail adaptor)
70 mm
Measurement transformer
82 mm
58 mm
Purchase
Digital
0.8 W
50-50 Hz
6 A
4
7
Electronic
IP20
RS-485
Effective power
One-tariff
External
TRUE
TRUE
Measuring Instruments Directive
B
Four conductor
230-230 V
400-400 V
5 A
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2162051 Eltako DSZ14WDRS-3x5A MID 28305712 trifazni brojač s priključkom za pretvarač digitalni 5 A Dozvola MID: da 1 St.
Opis
MID brojač pretvarača kalibriran. Za naplatu električne energije dopušteni su samo kalibrirani brojili u skladu s odjeljkom 25. njemačkog Zakona o verifikaciji. Nepoštivanje je upravni prekršaj prema §19. RS485 trofazni mjerni radio pretvarač s podesivim omjerom pretvarača i MID. Maksimalna struja 3x5A, gubitak u stanju pripravnosti samo 0,8 vata kod L1 i 0,5 vata kod L2 i L3. Klasa točnosti B (1%). Sa RS485 sučeljem. Ovaj trofazni mjerač mjeri aktivnu energiju na temelju struja koje teku kroz pretvarač. Unutarnja potrošnja od samo 0,8 W ili 0,5 W aktivne snage po putanji ne mjeri se i ne prikazuje se. Mogu se spojiti 1, 2 ili 3 pretvarača s sekundarnom strujom do 5A. Početna struja je 10mA. Priključci L1 i N moraju biti dostupni. Spajanje preko FBA14 na Eltako RS485 magistralu s dvožičnom zaštićenom autobusnom linijom (npr. Telefonskom linijom). Očitavanje brojila i trenutna snaga prenose se u sabirnicu - npr. Za prijenos na vanjsko računalo ili softver GFVS 3.0 - i također se šalju u radio mrežu putem FAM14. Ovo zahtijeva da modul radio antene FAM14 dodijeli adresu uređaja, kako je opisano u uputama za uporabu. Prikažite i sa FEA65D. 7-segmentni LC zaslon može se pročitati dva puta unutar dva tjedna, čak i bez napajanja. Potrošnja energije označena je LED-om koji treperi 10 puta po kWh pored zaslona. Desno od zaslona su tipke MODE i SELECT, koje se koriste za pomicanje kroz izbornik u skladu s uputama za uporabu. Prvo se uključuje pozadinsko osvjetljenje. Tada se mogu prikazati ukupna aktivna energija, aktivna energija memorije za resetiranje kao i trenutne vrijednosti snage, napona i struje po vanjskom vodiču. Omjer pretvarača također se može postaviti. U tvornici je postavljeno na 5: 5 i zaključano je mostom preko priključnih terminala s oznakom JUMPER. Omjer pretvarača prilagođava se instaliranom pretvaraču uklanjanjem mosta i podešavanjem prema uputama za uporabu. Zatim se ponovno zaključava s mostom. Poruka o pogrešci (lažno): Ako vanjski vodič nema ili je trenutni smjer pogrešan, na zaslonu se prikazuju lažni i odgovarajući vanjski vodič. Pozor! Odspojite naponske vodove brojila prije rada na strujnim transformatorima.
