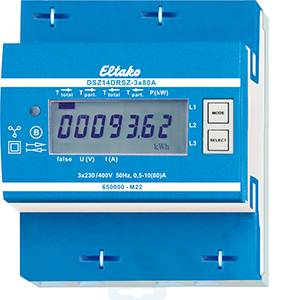

Eltako DSZ14DRSZ-3x80A MID 28465715 trifazni brojač digitalni 10 A 1 St.

Prema odjeljku 25 njemačkog Zakona o kalibraciji, samo su kalibrirana brojila dopuštena za naplatu električne energije. Nepoštivanje je upravni prekršaj prema Odjeljku 19. RS485 bus dvosmjerno trofazno brojilo. Maksimalna struja 3x80A, gubitak u stanju pripravnosti samo 0,8 vata na L1 i 0,5 W svaki na L2 i L3. Modularni instalacijski uređaj za montažu na montažnu šinu DIN-EN 60715 TH35 u instalacijske ormare s klasom zaštite IP51. 4 jedinice razmaka = 70 mm širine, 58 mm dubine. Klasa točnosti B (1%). S RS485 sučeljem. Izravno mjerno trofazno brojilo mjeri aktivnu energiju na temelju struja koje teku između ulaza i izlaza. Vlastita potrošnja od samo 0,8 W ili 0,5 W aktivne snage po putu se ne mjeri i ne prikazuje. Aktivna energija se dodaje ovisno o predznaku. Pozitivan učinak u brojilu znači potrošnju energije, negativan učinak znači isporuku energije. Mjerenje energije je uravnoteženo. Ako je potrošnja energije (P pozitivno) veća od opskrbe energijom (P negativno), očitanje brojila T strelica desno se povećava. Ako je opskrba energijom veća od potrošnje energije, povećava se očitanje brojila T lijeva strelica. Potrošnja energije prikazana je strelicom desno, a opskrba energijom prikazana je strelicom lijevo iznad aktivne trake na zaslonu. Mogu se spojiti 1, 2 ili 3 fazni vodiči sa strujom do 80A. Početna struja je 4OmA. Priključci L1 i N moraju biti prisutni. Spajanje preko FBA14 na Eltako RS485 sabirnicu s 2-žilnom oklopljenom sabirnicom (npr. telefonska linija). Očitanje mjerača i trenutni izlaz prenose se na sabirnicu – na primjer da bi se proslijedilo vanjskom računalu ili softveru GFVS 4.0 – i također se šalju u bežičnu mrežu putem FAM14. Za to je potrebno da bežični antenski modul FAM14 dodijeli adresu uređaja, kao što je opisano u uputama za uporabu. 7-segmentni LC zaslon može se očitati dva puta unutar dva tjedna čak i bez napajanja. Potrošnja energije prikazana je LED-om pored zaslona koji treperi 1000 puta po kWh. Desno od zaslona nalaze se tipke NAČIN NAČINA rada i ODABIR, koje se koriste za pomicanje kroz izbornik u skladu s uputama za rad. Prvo se uključuje pozadinsko osvjetljenje. Zatim se može prikazati ukupna aktivna energija po uvozu i isporuci, aktivna energija uvoza i isporuke resetirane memorije kao i trenutne vrijednosti snage, napona i struje za svaki vanjski vodič. Poruka o pogrešci (false): Ako vanjski vodič nedostaje, na zaslonu se prikazuje false i odgovarajući vanjski vodič.

Ovaj tekst je strojno preveden.
