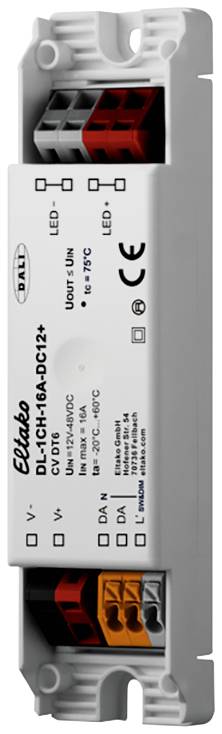

Eltako 33000016 LED prigušivač Prikladno za žarulje: LED svjetiljka siva
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (134,99 € / komad)
134,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Eltako 33000016 LED prigušivač Prikladno za žarulje: LED svjetiljka siva
- Za ubacivanje u strop
- Priključna struja 16 A
- Za regulaciju LED modula stalnog napona (CV)
Tehnički podaci
- Radni napon: 18 - 48 V DC
- Vrsta proizvoda
LED prigušivač
- Radni napon
48 V
- Priključna snaga (maks.)
768 W
- Prikladno za žarulje
LED svjetiljka
- Kapacitet prebacivanja (LED svjetiljka)
768 W
- Boja
siva
- dim.
(D x Š x V) 22 x 30 x 120 mm
- Dužina
22 mm
- Širina
30 mm
- Visina
120 mm
- Kanali
1
- Dubina
22 mm
IP20
- Prijenos podataka (Smart Home)
ožičeni
- Serija
Eltako
- Napajanje
putem sistemske sabirnice
- Vrsta montaže
ugradnja
međustropna montaža
- Prebacivanje struje (maks.)
16 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
Other
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-2.5 mm²
30 mm
120 mm
22 mm
FALSE
FALSE
FALSE
22 mm
FALSE
768-768 W
FALSE
FALSE
FALSE
768 W
TRUE
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2256241 Eltako 33000016 LED prigušivač Prikladno za žarulje: LED svjetiljka siva
Upute za rad i sigurnost
Upute za rad i sigurnost 2256241 Eltako 33000016 LED prigušivač Prikladno za žarulje: LED svjetiljka siva
Opis
1-kanalni DALI LED dimmer za ugradni strop. Gubitak u stanju čekanja samo 0,12 vata. Pogodno za upravljanje LED modulama s konstantnim naponom (CV) s radnim naponima od 12 V do 48V.
Sw & Dim ili SwitchDim2: Rad putem 1 ili 2 tipkovnog ulaza omogućuje upravljanje svjetlinom bez DALI, alternativno funkcijom koridora za izravno upravljanje s detektorom pokreta. Raspon zatamnjenja 0,1% -100%. Promjenljiva PWM frekvencija (122Hz / 244Hz / 488Hz / 976Hz). Napon napajanja od 12 V do 48 V DC. Maks. Priključna struja 16A. Visok stupanj učinkovitosti. Konfiguracija putem računalnog softvera DALI kokpita i DALI USB sučelja. Načini rada: Izlaznim kanalom upravlja se putem DALI adrese (tip uređaja 6). Operacija se također može obaviti putem jednog (Sw & Dim) ili dva ulaza tipke (SwitchDim2): SwD1, Sw & Dim: svjetlina. Kratki pritisak: uključeno / isključeno. Dugo pritiskanje: zatamnjenje. SwD2: prekidač scene (kratko pritiskanje). Ako se SwD1 ulazom koristi 2 minute, sustav prelazi u način rada "Koridor". Ovaj način rada ostaje aktivan sve dok uređaj ne bude isključen iz napajanja (nakon PowerUp: rad preko SwD1 / SwD2). Koridorska funkcija: način rada s integriranim stubištem automatski (npr. Za jednostavno upravljanje s kontaktom releja jednog ili više detektora kretanja). Kad se ulaz aktivira, uključuje se maksimalna vrijednost. Nakon pada ulaznog signala, svjetlina ostaje pri toj vrijednosti tijekom vremena zadržavanja prije nego što se smanji na srednju vrijednost. Nakon isteka vremena zadržavanja za srednju vrijednost, vraća se osnovna vrijednost svjetline. Kad se ulaz ponovno odazove, postupak se započinje iznova. Jednokanalni LED dimmer može se konfigurirati s softverom DALI kabine. Članstvo u grupi može se definirati, vrijednosti scena i DALI parametri mogu se konfigurirati (prikazani parametri odgovaraju stanju isporuke). Stanje isporuke: Prije prvog adresiranja uređaj se može upravljati putem grupnih adresa G0. Ovaj unaprijed postavljeni skup izbrisat će se tijekom adresiranja, nakon čega se bilo koji skupni zadatak može dodijeliti u DALI kokpitu. Vrijednosti definirane u DALI standardu utvrđuju se slanjem naredbe za resetiranje DALI.
Ovaj tekst je strojno preveden.
Sw & Dim ili SwitchDim2: Rad putem 1 ili 2 tipkovnog ulaza omogućuje upravljanje svjetlinom bez DALI, alternativno funkcijom koridora za izravno upravljanje s detektorom pokreta. Raspon zatamnjenja 0,1% -100%. Promjenljiva PWM frekvencija (122Hz / 244Hz / 488Hz / 976Hz). Napon napajanja od 12 V do 48 V DC. Maks. Priključna struja 16A. Visok stupanj učinkovitosti. Konfiguracija putem računalnog softvera DALI kokpita i DALI USB sučelja. Načini rada: Izlaznim kanalom upravlja se putem DALI adrese (tip uređaja 6). Operacija se također može obaviti putem jednog (Sw & Dim) ili dva ulaza tipke (SwitchDim2): SwD1, Sw & Dim: svjetlina. Kratki pritisak: uključeno / isključeno. Dugo pritiskanje: zatamnjenje. SwD2: prekidač scene (kratko pritiskanje). Ako se SwD1 ulazom koristi 2 minute, sustav prelazi u način rada "Koridor". Ovaj način rada ostaje aktivan sve dok uređaj ne bude isključen iz napajanja (nakon PowerUp: rad preko SwD1 / SwD2). Koridorska funkcija: način rada s integriranim stubištem automatski (npr. Za jednostavno upravljanje s kontaktom releja jednog ili više detektora kretanja). Kad se ulaz aktivira, uključuje se maksimalna vrijednost. Nakon pada ulaznog signala, svjetlina ostaje pri toj vrijednosti tijekom vremena zadržavanja prije nego što se smanji na srednju vrijednost. Nakon isteka vremena zadržavanja za srednju vrijednost, vraća se osnovna vrijednost svjetline. Kad se ulaz ponovno odazove, postupak se započinje iznova. Jednokanalni LED dimmer može se konfigurirati s softverom DALI kabine. Članstvo u grupi može se definirati, vrijednosti scena i DALI parametri mogu se konfigurirati (prikazani parametri odgovaraju stanju isporuke). Stanje isporuke: Prije prvog adresiranja uređaj se može upravljati putem grupnih adresa G0. Ovaj unaprijed postavljeni skup izbrisat će se tijekom adresiranja, nakon čega se bilo koji skupni zadatak može dodijeliti u DALI kokpitu. Vrijednosti definirane u DALI standardu utvrđuju se slanjem naredbe za resetiranje DALI.
