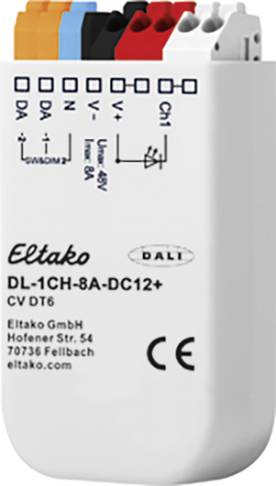

Eltako 33000015 LED prigušivač siva
EAN:
Šifra proizvođača:
Kataloški br.:
20 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (134,99 € / komad)
134,99 €
sa PDV-om
Istaknuti proizvodi i detalji
Eltako 33000015 LED prigušivač siva
- Za ugradnju svjetiljke i ugradbene kutije
- Priključna struja 8 A
- Za regulaciju LED modula stalnog napona (CV)
Tehnički podaci
- Radni napon: 18 - 48 V DC
- Vrsta proizvoda
LED prigušivač
- Radni napon
48 V
- Priključna snaga (maks.)
384 W
- Kapacitet prebacivanja (LED svjetiljka)
384 W
- Boja
siva
- dim.
(D x Š x V) 15 x 33 x 59 mm
- Dužina
15 mm
- Širina
33 mm
- Visina
59 mm
- Kanali
1
- Dubina
15 mm
IP20
- Prijenos podataka (Smart Home)
ožičeni
- Vrsta pričvršćenja
za umetanje u up kutiju
- Serija
Eltako
- Napajanje
putem sistemske sabirnice
- Vrsta montaže
ugradnja
podžbukna
- Prebacivanje struje (maks.)
8 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
FALSE
FALSE
FALSE
15 mm
FALSE
384-384 W
FALSE
FALSE
FALSE
384 W
TRUE
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2256240 Eltako 33000015 LED prigušivač siva
Opis
Jednokanalni DALI LED dimmer za ugradnju svjetiljki i ugradbene kutije. Gubitak u stanju čekanja samo 0,12 vata. Pogodno za upravljanje LED modulama s konstantnim naponom (CV) s radnim naponima od 12 V do 48V.
Sw & Dim ili SwitchDim2: Rad putem 1 ili 2 tipkovnog ulaza omogućuje upravljanje svjetlinom bez DALI, alternativno funkcijom koridora za izravno upravljanje s detektorom pokreta. Raspon zatamnjenja 0,1% -100%. Promjenljiva PWM frekvencija (122Hz / 244Hz / 488Hz / 976Hz). Napon napajanja od 12 V do 48 V DC. Maks. Priključna struja 8A. Konfiguracija visoke učinkovitosti putem računalnog softvera DALI kokpita i DALI USB sučelja. Načini rada: Izlaznim kanalom upravlja se putem DALI adrese (tip uređaja 6). Operacija se također može obaviti putem jednog (Sw & Dim) ili dva ulaza tipke (SwitchDim2): SwD1, Sw & Dim: svjetlina. Kratki pritisak: uključeno / isključeno. Dugo pritiskanje: zatamnjenje. SwD2: prekidač scene (kratko pritiskanje). Ako se SwD1 ulaz pritisne 2 minute, sustav prelazi u način rada hodnika. Ovaj način rada ostaje aktivan sve dok uređaj ne bude isključen iz napajanja (nakon PowerUp: rad preko SwD1 / SwD2). Koridorska funkcija: način rada s integriranim stubištem automatski (npr. Za jednostavno upravljanje s kontaktom releja jednog ili više detektora kretanja). Kad se ulaz aktivira, uključuje se maksimalna vrijednost. Nakon pada ulaznog signala, svjetlina ostaje pri toj vrijednosti tijekom vremena zadržavanja prije nego što se smanji na srednju vrijednost. Nakon isteka vremena zadržavanja za srednju vrijednost, vraća se osnovna vrijednost svjetline. Kad se ulaz ponovno odazove, postupak se započinje iznova. Jednokanalni LED dimmer može se konfigurirati s softverom DALI kabine. Članstvo u grupi može se definirati, vrijednosti scena i DALI parametri mogu se konfigurirati (prikazani parametri odgovaraju stanju isporuke). Stanje isporuke: Prije prvog adresiranja uređaj se može upravljati putem grupnih adresa G0. Ovaj unaprijed postavljeni skup izbrisat će se tijekom adresiranja, nakon čega se bilo koji skupni zadatak može dodijeliti u DALI kokpitu. Vrijednosti definirane u DALI standardu utvrđuju se slanjem naredbe za resetiranje DALI.
Ovaj tekst je strojno preveden.
Sw & Dim ili SwitchDim2: Rad putem 1 ili 2 tipkovnog ulaza omogućuje upravljanje svjetlinom bez DALI, alternativno funkcijom koridora za izravno upravljanje s detektorom pokreta. Raspon zatamnjenja 0,1% -100%. Promjenljiva PWM frekvencija (122Hz / 244Hz / 488Hz / 976Hz). Napon napajanja od 12 V do 48 V DC. Maks. Priključna struja 8A. Konfiguracija visoke učinkovitosti putem računalnog softvera DALI kokpita i DALI USB sučelja. Načini rada: Izlaznim kanalom upravlja se putem DALI adrese (tip uređaja 6). Operacija se također može obaviti putem jednog (Sw & Dim) ili dva ulaza tipke (SwitchDim2): SwD1, Sw & Dim: svjetlina. Kratki pritisak: uključeno / isključeno. Dugo pritiskanje: zatamnjenje. SwD2: prekidač scene (kratko pritiskanje). Ako se SwD1 ulaz pritisne 2 minute, sustav prelazi u način rada hodnika. Ovaj način rada ostaje aktivan sve dok uređaj ne bude isključen iz napajanja (nakon PowerUp: rad preko SwD1 / SwD2). Koridorska funkcija: način rada s integriranim stubištem automatski (npr. Za jednostavno upravljanje s kontaktom releja jednog ili više detektora kretanja). Kad se ulaz aktivira, uključuje se maksimalna vrijednost. Nakon pada ulaznog signala, svjetlina ostaje pri toj vrijednosti tijekom vremena zadržavanja prije nego što se smanji na srednju vrijednost. Nakon isteka vremena zadržavanja za srednju vrijednost, vraća se osnovna vrijednost svjetline. Kad se ulaz ponovno odazove, postupak se započinje iznova. Jednokanalni LED dimmer može se konfigurirati s softverom DALI kabine. Članstvo u grupi može se definirati, vrijednosti scena i DALI parametri mogu se konfigurirati (prikazani parametri odgovaraju stanju isporuke). Stanje isporuke: Prije prvog adresiranja uređaj se može upravljati putem grupnih adresa G0. Ovaj unaprijed postavljeni skup izbrisat će se tijekom adresiranja, nakon čega se bilo koji skupni zadatak može dodijeliti u DALI kokpitu. Vrijednosti definirane u DALI standardu utvrđuju se slanjem naredbe za resetiranje DALI.
Ovaj tekst je strojno preveden.
