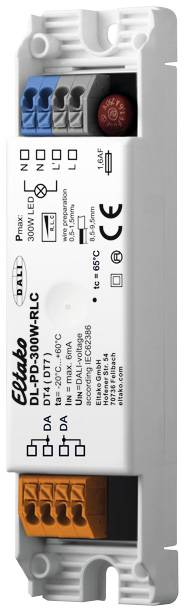

Eltako 33000009 fazni regulator zatamnjivanja Prikladno za žarulje: LED svjetiljka siva
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
40 kom. - zaliha Njemačka
Broj
Ukupno (214,99 € / komad)
214,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Završna obrada površine: mat
- Vrsta proizvoda
fazni regulator zatamnjivanja
- Radni napon
230 V
- Priključna snaga (min.)
10 W
- Priključna snaga (maks.)
300 W
- Prikladno za žarulje
LED svjetiljka
- Kapacitet prebacivanja (LED svjetiljka)
300 W
- Boja
siva
- dim.
(D x Š x V) 22 x 30 x 120 mm
- Dužina
22 mm
- Širina
30 mm
- Visina
120 mm
- Funkcija
prigušivač svjetla
- Komponente
umetak
Other
Basic element
Other
Grey
TRUE
Push-in clamp
Untreated
Thermoplastic
Plastic
Other
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
230-230 V
9.5-22.5 V
FALSE
Matt
IP20
0.5-1.5 mm²
30 mm
120 mm
22 mm
FALSE
TRUE
TRUE
22 mm
FALSE
300-300 W
300-300 VA
300-300 VA
FALSE
FALSE
FALSE
300 W
TRUE
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2637053 Eltako 33000009 fazni regulator zatamnjivanja Prikladno za žarulje: LED svjetiljka siva
Upute za rad i sigurnost
Upute za rad i sigurnost 2637053 Eltako 33000009 fazni regulator zatamnjivanja Prikladno za žarulje: LED svjetiljka siva
Opis
Fazni dimer s DALI upravljačkim ulazom za ugradni strop120x30x22 mm. Vrsta zaštite IP20 Prikladno za prigušivanje 230V LED retrofit svjetiljki putem DALI-ja. Pretvorba DALI razine zatamnjenja u napon sa stražnjim rubom ili prednjim rubom. Minimalna razina prigušenja (MIN LEVEL) može se postaviti putem DALI-ja. Dodatni način rada kao prekidač (DT7 kompatibilan) od firmvera 3.5. Modul predstavlja sudionika u autobusu i može se prema tome osloviti. Dvostruki priključni terminali za jednostavno spajanje DALI sabirnice. Raspon zatamnjenja 0,1%-100%. Napon napajanja 230V AC. Raspon izlaznog opterećenja 10-300W. Visok stupanj učinkovitosti. Konfiguracija putem PC softvera DALI Cockpit. Funkcija: Kao sučelje između klasične tehnologije prigušivanja (fazno prigušivanje) i DALI-ja, DALI-PD se temelji na standardu za DALI upravljačke uređaje (IEC 62386-102) i uređaje tipa 4 (IEC 62386-205). DALI-PD sučelje pretvara željenu razinu zatamnjenja u odgovarajući naponski signal sa skraćenom ili skraćenom fazom. Ovisno o opterećenju, univerzalni prigušivač radi kao prigušivač stražnjeg ili prednjeg ruba. Način rada se može upitati preko DALI (DT4). Karakteristika zatamnjenja je logaritamski skalirana u skladu s DALI standardom. Kontrola uključivanja/isključivanja faze osigurava napon sinusnog vala za uključivanje/isključivanje. MINIMALNA FIZIČKA RAZINA je 3%. Od verzije firmvera 3.5, DALI-PD ima dodatni način rada. Možete se prebaciti s DT4 (fazno zatamnjenje) na DT7 (prekidač) način rada. U ovom načinu rada DALI-PD se ponaša kao prekidač. Ponašanje u ovom načinu rada odgovara DALI standardu za DT7 uređaje (IEC62386-208). U ovom načinu rada, karakteristike uključivanja se određuju usporedbom razine snage virtualne žarulje (VDAP) s 4 praga uključivanja. Razina snage virtualne lampe (VDAP) odgovara vrijednosti zatamnjenja DALI EKG-a i podložna je odgovarajućim svojstvima (ograničenje prema MINLEVEL i MAXLEVEL, brzina zatamnjenja prema vremenu zatamnjenja i stopi zatamnjenja). Postoje 2 praga uključivanja za svaki smjer zatamnjenja, koji se koriste za usporedbu s virtualnom razinom snage žarulje: Prag s vrijednošću MASK je neaktivan i ne koristi se za usporedbu. Odgode uključivanja i isključivanja mogu se implementirati s fedingom. Uređaj se napaja DALI sabirnicom, tako da je RAZINA GREŠKE SUSTAVA samo djelomično podržana. S trenutnim uređajima (prepoznatljivim po firmware-u> 4.0) možete birati između 0%, 100% i MASK, kod starijih uređaja RAZINA GREŠKE SUSTAVA je fiksna - 100% je izlaz za varijantu od 25W i 0% za varijantu od 300W.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
