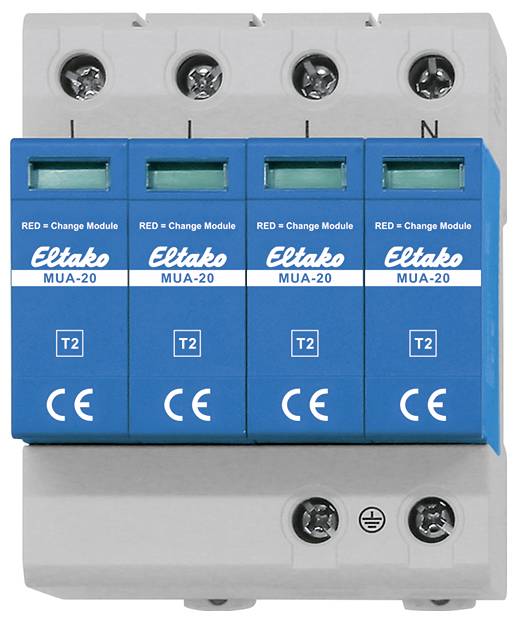

Eltako 28380003 MUA-20 odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Broj
Ukupno (104,99 € / komad)
104,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Tehnički podaci
- Vrsta mreže TN: da
- Vrsta mreže TT: da
- Maks. kontinuirani napon AC: 275 V
- Nazivna struja pražnjenja (8/20): 20 kA
- Maks. struja pražnjenja (8/20): 40 kA
- Snaga kratkog spoja (Isccr): 25
- Integrirani rezervni osigurač: da
- Razina zaštite: 1,2 kV
- Vrsta montaže: DIN šina TF15
- Signalizacija na uređaju: optička
- Veličina: 4 KS
- Vrsta proizvoda
odvodnik za prenaponsku zaštitu
- Zaštita od prenapona za
razdjelni ormar
- Nazivni napon
230 V/AC
IP20
- Proizvođač-br. dijela
28380003
- dim.
(Š x V x D) 95.0000 x 80.0000 x 70.0000 mm
- Širina
95.0000 mm
- Visina
80.0000 mm
- Dubina
70.0000 mm
- RoHS-konforno
Da
- Sadržaj
1 St.
- Težina
0.3880 kg
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3451584 Eltako 28380003 MUA-20 odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3451584 Eltako 28380003 MUA-20 odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 1 St.
Opis
Modularni uređaj za montažu na DIN-EN 60715 TH35 šinu.
4 jedinice podjele = širina 72 mm.
Modularni odvodnik prenapona pouzdano štiti električne sustave od prolaznih prenapona.
Štiti TN i TT sustave od prenapona i neizravnih udara groma.
Kompaktan dizajn, jednostavna montaža na DIN šinu i modularna struktura omogućuju brzu instalaciju i održavanje.
Pruža zaštitu tipa 2 i pouzdano štiti od prolaznih prenapona uzrokovanih preklopnim operacijama ili udaljenim udarima groma.
Prema DIN VDE 0100-443/534, upotreba MUA-20 je obavezna ako je, na primjer, duljina kabela između glavne i podrazvodne ploče veća od 10 metara.
Ako je prisutna vanjska zaštita od munje, potrebna je razina zaštite:
Tip 1 u glavnoj distribuciji (npr. MUA-100, MUA-50)
Upišite 2 u poddistribuciju (npr. MUA-30, MUA-20)
Odvodnik tipa 2 u podrazvodnoj ploči potreban je samo ako je duljina kabela do glavne razvodne ploče s instaliranim odvodnikom tipa 1+2+3 veća od 10 metara.
Ovaj tekst je strojno preveden.
4 jedinice podjele = širina 72 mm.
Modularni odvodnik prenapona pouzdano štiti električne sustave od prolaznih prenapona.
Štiti TN i TT sustave od prenapona i neizravnih udara groma.
Kompaktan dizajn, jednostavna montaža na DIN šinu i modularna struktura omogućuju brzu instalaciju i održavanje.
Pruža zaštitu tipa 2 i pouzdano štiti od prolaznih prenapona uzrokovanih preklopnim operacijama ili udaljenim udarima groma.
Prema DIN VDE 0100-443/534, upotreba MUA-20 je obavezna ako je, na primjer, duljina kabela između glavne i podrazvodne ploče veća od 10 metara.
Ako je prisutna vanjska zaštita od munje, potrebna je razina zaštite:
Tip 1 u glavnoj distribuciji (npr. MUA-100, MUA-50)
Upišite 2 u poddistribuciju (npr. MUA-30, MUA-20)
Odvodnik tipa 2 u podrazvodnoj ploči potreban je samo ako je duljina kabela do glavne razvodne ploče s instaliranim odvodnikom tipa 1+2+3 veća od 10 metara.
Ovaj tekst je strojno preveden.
