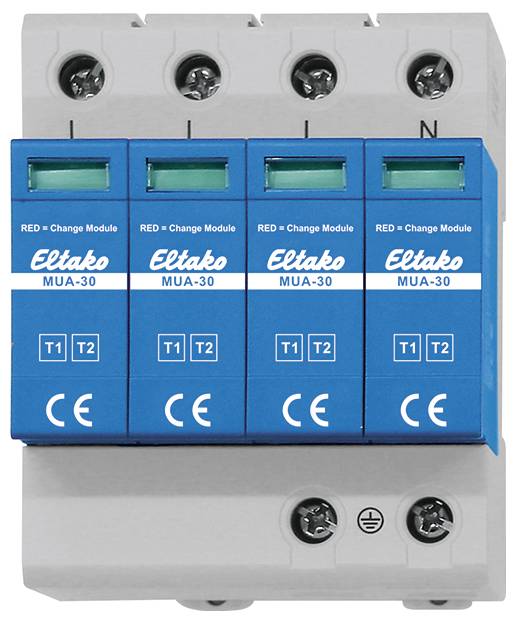

Eltako 28380002 MUA-30 odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 30 kA Piece 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
7 kom. - zaliha Njemačka
Broj
Ukupno (134,99 € / komad)
134,99 €
sa PDV-om
Dostupno još samo 7 kom. - zaliha Njemačka
Tehnički podaci
- Vrsta mreže TN: da
- Vrsta mreže TT: da
- Maks. kontinuirani napon AC: 275 V
- Nazivna struja pražnjenja (8/20): 30 kA
- Maks. struja pražnjenja (8/20): 60 kA
- Snaga kratkog spoja (Isccr): 25
- Integrirani rezervni osigurač: da
- Razina zaštite: 1,5 kV
- Vrsta montaže: DIN šina TF15
- Signalizacija na uređaju: optička
- Veličina: 4 KS
- Vrsta proizvoda
odvodnik za prenaponsku zaštitu
- Zaštita od prenapona za
razdjelni ormar
- Propuštanje
30 kA
- Nazivni napon
240 V/AC
IP20
- Proizvođač-br. dijela
28380002
- dim.
(Š x V x D) 72 x 80.0000 x 70.0000 mm
- Širina
72 mm
- Visina
80.0000 mm
- Dubina
70.0000 mm
- RoHS-konforno
Da
- Sadržaj
1 St.
- Vrsta ambalaže
Piece
- Težina
0.4400 kg
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3451582 Eltako 28380002 MUA-30 odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 30 kA Piece 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3451582 Eltako 28380002 MUA-30 odvodnik za prenaponsku zaštitu Zaštita od prenapona za: razdjelni ormar 30 kA Piece 1 St.
Opis
Modularni uređaj za montažu na DIN-EN 60715 TH35 šinu.
4 jedinice podjele = širina 72 mm.
Modularni kombinirani odvodnik prenapona pouzdano štiti električne sustave od prolaznih prenapona.
Kombinira zaštitu od struje groma i prenapona u jednom uređaju. Idealno za TN/TT mreže s povećanim zahtjevima zaštite.
Dizajn, jednostavna montaža na DIN šinu i modularna struktura omogućuju brzu instalaciju i održavanje.
Kombinira klase zaštite Tip 1 i Tip 2 u jednom uređaju i tako nudi pouzdanu zaštitu od posljedica izravnih udara groma, kao i prolaznih prenapona u cijeloj zgradi.
Prema DIN VDE 0100-443/534, upotreba MUA-30 je obavezna ako je, na primjer, duljina kabela između glavne i podrazvodne ploče veća od 10 metara.
Ako je prisutna vanjska zaštita od munje, potrebna je razina zaštite:
Tip 1 u glavnoj distribuciji (npr. MUA-100, MUA-50)
Upišite 2 u poddistribuciju (npr. MUA-30, MUA-20)
Odvodnik tipa 2 u podrazvodnoj ploči potreban je samo ako je duljina kabela do glavne razvodne ploče s instaliranim odvodnikom tipa 1+2+3 veća od 10 metara.
Ovaj tekst je strojno preveden.
