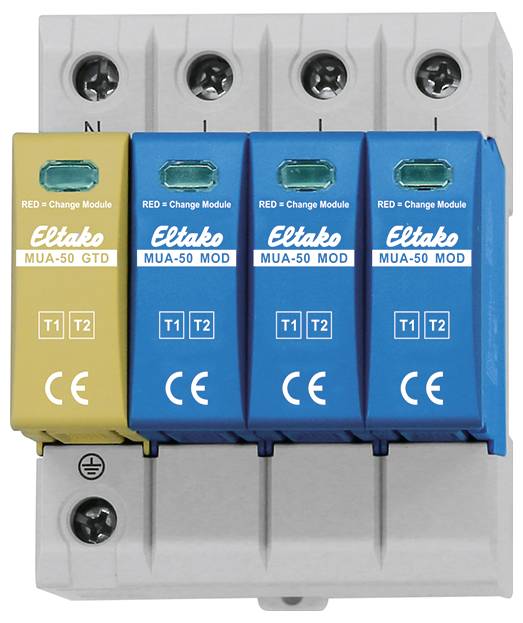

Eltako 28380001 MUA-50 odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj Piece 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
29 kom. - zaliha Njemačka
Broj
Ukupno (144,99 € / komad)
144,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta mreže TT: da
- Vrsta mreže TN-C: da
- Vrsta mreže TN-S: da
- Nazivna struja pražnjenja (8/20): 30 kA
- Maks. struja pražnjenja (8/20): 60 kA
- Snaga kratkog spoja (Isccr): 25
- Integrirani rezervni osigurač: da
- Razina zaštite: 1,5 kV
- Vrsta montaže: DIN šina TF15
- Signalizacija na uređaju: optička
- Veličina: 4 KS
- Vrsta proizvoda
odvodnik za prenaponsku zaštitu
- Zaštita od prenapona za
fotovoltaični uređaj
- Nazivni napon
240 V/AC
- Proizvođač-br. dijela
28380001
- dim.
(Š x V x D) 72 x 80.0000 x 87.0000 mm
- Širina
72 mm
- Visina
80.0000 mm
- Dubina
87.0000 mm
- RoHS-konforno
Da
- Sadržaj
1 St.
- Vrsta ambalaže
Piece
- Težina
0.5000 kg
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3451581 Eltako 28380001 MUA-50 odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj Piece 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3451581 Eltako 28380001 MUA-50 odvodnik za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj Piece 1 St.
Opis
Modularni uređaj za montažu na DIN-EN 60715 TH35 šinu.
TÜV certificirano prema IEC 61643-11, broj certifikata: AN 50567910 0001.
4 jedinice podjele = širina 72 mm.
Modularni kombinirani odvodnik prenapona pouzdano štiti električne sustave od prolaznih prenapona.
Pruža visoku zaštitu od izravnih udara groma u TT, TN-C i TN-S sustavima. Otpornost na udarnu struju 12,5 kA
po polu. Jednostavna montaža na DIN šinu i modularni dizajn omogućuju brzu instalaciju i održavanje.
Kombinira klase zaštite Tip 1+2+3 u jednom uređaju i time omogućuje sveobuhvatnu prenaponsku zaštitu od ulaza u zgradu do krajnjeg uređaja.
Prema DIN VDE 0100-443/534, upotreba kombiniranog odvodnika prenapona MUA-50 je obavezna za nove zgrade i dogradnje s visokoučinkovitim potrošačima (npr. zidna kutija, toplinska pumpa, fotonaponski sustav).
Ako je prisutna vanjska zaštita od munje, potrebna je razina zaštite:
Tip 1 u glavnoj distribuciji (npr. MUA-100, MUA-50)
Upišite 2 u poddistribuciju (npr. MUA-30, MUA-20)
Odvodnik tipa 2 u podrazvodnoj ploči potreban je samo ako je duljina kabela do glavne razvodne ploče s instaliranim odvodnikom tipa 1+2+3 veća od 10 metara.
Ovaj tekst je strojno preveden.
TÜV certificirano prema IEC 61643-11, broj certifikata: AN 50567910 0001.
4 jedinice podjele = širina 72 mm.
Modularni kombinirani odvodnik prenapona pouzdano štiti električne sustave od prolaznih prenapona.
Pruža visoku zaštitu od izravnih udara groma u TT, TN-C i TN-S sustavima. Otpornost na udarnu struju 12,5 kA
po polu. Jednostavna montaža na DIN šinu i modularni dizajn omogućuju brzu instalaciju i održavanje.
Kombinira klase zaštite Tip 1+2+3 u jednom uređaju i time omogućuje sveobuhvatnu prenaponsku zaštitu od ulaza u zgradu do krajnjeg uređaja.
Prema DIN VDE 0100-443/534, upotreba kombiniranog odvodnika prenapona MUA-50 je obavezna za nove zgrade i dogradnje s visokoučinkovitim potrošačima (npr. zidna kutija, toplinska pumpa, fotonaponski sustav).
Ako je prisutna vanjska zaštita od munje, potrebna je razina zaštite:
Tip 1 u glavnoj distribuciji (npr. MUA-100, MUA-50)
Upišite 2 u poddistribuciju (npr. MUA-30, MUA-20)
Odvodnik tipa 2 u podrazvodnoj ploči potreban je samo ako je duljina kabela do glavne razvodne ploče s instaliranim odvodnikom tipa 1+2+3 veća od 10 metara.
Ovaj tekst je strojno preveden.
