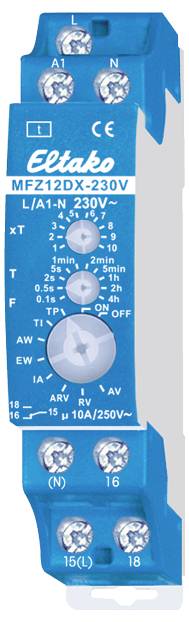

Eltako 23001007 MFZ12DX-230V vremenski relej višefunkcijski 230 V/AC 1 St. Vremenski opseg: 0.1 - 14400 s 1 prebacivanje
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
vremenski relej
Izvedba
višefunkcijski
Funkcije
tajmer
Radni napon
230 V/AC
Vrsta kontakta
1 prebacivanje
200 kom. - zaliha Njemačka
Broj
Ukupno (57,99 € / komad)
57,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
vremenski relej
- Tip
MFZ12DX-230V
- Izvedba
višefunkcijski
- Priključak
vijak
- Funkcije
tajmer
- Radni napon
230 V/AC
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
bakar
- Preklopni napon (maks.)
250 V/AC
- Prebacivanje struje (maks.)
10 A
- Maks. rasklopna snaga
2000 W
- Vremensko razdoblje (min.)
0.1 s
- Vrijeme domene (maks.)
14400 s
- Širina
18 mm
- Visina
66 mm
- Dubina
58 mm
- dim.
(Š x V x D) 18 x 66 x 58 mm
- Sadržaj
1 St.
10 A
18 mm
66 mm
58 mm
10 A
0.1-14400 s
Screw connection
230-230 V
12-12 V
Other
AC
1
Copper
230-230 V
8-8 V
Thermoplastic
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3398188 Eltako 23001007 MFZ12DX-230V vremenski relej višefunkcijski 230 V/AC 1 St. Vremenski opseg: 0.1 - 14400 s 1 prebacivanje
Opis
Beznaponski preklopni prekidač 10A/250V AC, 230V LED svjetiljke do 200W, žarulje sa žarnom niti 2000W*. Gubitak u stanju pripravnosti samo 0,4 vata. Modularni uređaj za montažu na DIN-EN 60715 TH35 šinu. 1 jedinica podjele = 18 mm širine, 58 mm dubine. S patentiranom ELTAKO Duplex tehnologijom (DX), obično bespotencijalni kontakti još uvijek se mogu prebaciti na prijelazu nule pri prebacivanju 230 V AC 50 Hz, čime se drastično smanjuje trošenje. Da biste to učinili, jednostavno spojite N vodič na terminal (N) i L na 15 (L). To rezultira dodatnim gubitkom u stanju pripravnosti od samo 0,1 vata. Napon napajanja i upravljanja 230V AC. Moguće je postaviti vremena između 0,1 sekunde i 40 sati. Funkcija F (stranica s opisom 13-22) RV = odgoda otpuštanja AV = odgoda odgovora TI = generator takta koji počinje s impulsom TP = generator takta koji počinje s pauzom IA = odgoda odgovora kontrolirana impulsom (npr. automatsko otvaranje vrata) EW = prekidač za uključivanje pulsa AW = prekidač za isključivanje pulsa ARV = odgoda odziva i otpuštanja ON = trajno UKLJUČENO OFF = trajno ISKLJUČENO LED ispod velikog okretnog prekidača pruža informacija o položaju kontakta tijekom vremena. Treperi sve dok je kontakt 15-18 otvoren (15-16 zatvoren) i svijetli neprekidno sve dok je kontakt 15-18 zatvoren (15-16 otvoren). Vremenska osnova T postavlja se srednjim okretnim prekidačem za zaključavanje T. Dostupne osnovne vrijednosti su 0,1 sekunda, 0,5 sekundi, 2 sekunde, 5 sekundi, 1 minuta, 2 minute, 5 minuta, 1 sat, 2 sata i 4 sata. Ukupno vrijeme je vremenska baza pomnožena s množiteljem. Množitelj xT postavlja se gornjim okretnim prekidačem za zaključavanje xT i nalazi se između 1 i 10. To vam omogućuje postavljanje vremena između 0,1 sekunde (vremenska baza 0,1 sekunda i množitelj 1) i 40 sati (vremenska baza 4 sata i množitelj 10). * Maksimalno opterećenje može se koristiti od vremena odgode ili ciklusa od 5 minuta. Za kraća vremena, maksimalno opterećenje se smanjuje na sljedeći način: do 2 sekunde na 15%, do 2 minute na 30%, do 5 minuta na 60%.
