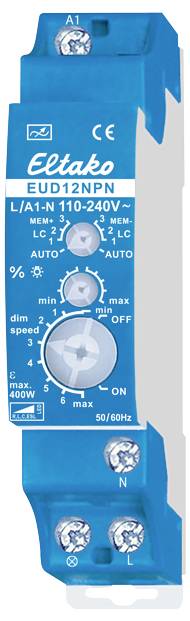

Eltako 21100808 univerzalni prekidač za prigušivanje svjetla plava boja

Univerzalni dimer prekidač. MOSFET snage do 400W. Automatsko otkrivanje lampe. Gubitak u stanju pripravnosti samo 0,2 vata. Podesiva minimalna ili maksimalna svjetlina i brzina zatamnjenja. S funkcijom dječje sobe i odgode. Modularni uređaj za montažu na DIN-EN 60715 TH35 šinu. 1 podjela = 18 mm širine, 58 mm dubine. Univerzalni dimer prekidač za svjetiljke do 400W, ovisno o uvjetima ventilacije. Prigušljive LED žarulje 230 V i prigušljive štedne žarulje ESL također ovise o elektronici svjetiljke i načinu prigušivanja. Strujni krug s soft-on i soft-off za zaštitu svjetiljke. Upravljački i sklopni napon 110V AC do 240V AC 50/60Hz. Nije potrebno minimalno opterećenje. Kratke upravljačke naredbe uključuju/isključuju, stalna kontrola mijenja svjetlinu do maksimalne vrijednosti. Prekid kontrole mijenja smjer zatamnjenja. U slučaju nestanka struje, položaj sklopke i razina svjetline se spremaju i, ako je potrebno, uključuju kada se vrati napon napajanja. Automatska elektronička zaštita od preopterećenja i isključivanje od previsoke temperature. Ispod gornjeg okretnog prekidača na prednjoj ploči nalazi se LED lampica koja pokazuje da je uređaj aktiviran. Počinje treperiti nakon 15 sekundi kako bi označio da je kontrolni gumb možda blokiran. Tijekom rada, gornji okretni prekidač određuje treba li biti aktivna automatska detekcija svjetla AUTO ili jedan od posebnih komfornih položaja LC1, LC2 ili LC3. Ako je odabran raspon postavki MEM+, funkcija memorije je aktivna i posljednja postavljena razina svjetline se sprema kada se isključi. Ako je odabran raspon postavki MEM-, funkcija memorije je isključena i uređaj je uvijek uključen s maksimalnom svjetlinom. Štedne žarulje s mogućnošću prigušivanja moraju raditi na AUTO i MEM-. AUTO omogućuje prigušivanje svih vrsta svjetiljki. LC1 je udoban položaj za prigušive LED žarulje od 230 V koje se, zbog svog dizajna, ne mogu dovoljno prigušiti na AUTO (kontrola faze zadnjeg ruba) i stoga moraju biti prisiljene na kontrolu faze prednjeg ruba. LC2 i LC3 su udobne pozicije za prigušive 230V LED žarulje poput LC1, ali s različitim krivuljama prigušivanja. Induktivni (namotani) transformatori ne smiju se koristiti u položajima LC1, LC2 i LC3. Osim toga, maksimalni broj LED svjetiljki s mogućnošću prigušivanja može biti manji nego u položaju AUTO zbog dizajna. Srednji okretni prekidač %Lamp može se koristiti za postavljanje minimalne svjetline (potpuno zatamnjene) ili maksimalne svjetline (potpuno zatamnjene). Brzina prigušivanja može se podesiti pomoću okretnog prekidača za donju brzinu prigušivanja. Istovremeno se mijenja trajanje laganog uključivanja i laganog isključivanja. S prekidačem za dječju sobu: Kod paljenja duljim pritiskom na tipku svjetlo se nakon cca. 1 sekundu i, sve dok je gumb pritisnut, polako se smanjuje bez promjene zadnje spremljene razine svjetline. S funkcijom odgode: Dvostruki puls prigušuje osvjetljenje s trenutnog položaja zatamnjenja na minimalnu svjetlinu i zatim ga isključuje. Maksimalno vrijeme zatamnjivanja od 60 minuta ovisi o trenutnom položaju zatamnjivanja i postavljenoj minimalnoj svjetlini te se stoga može skratiti na odgovarajući način. Svjetlo možete isključiti u bilo kojem trenutku tijekom procesa prigušivanja kratkim pritiskom na tipku. Dugi pritisak tijekom procesa zatamnjivanja zatamnjuje i prekida funkciju odgode. L-opterećenja (induktivna opterećenja, npr. namotani transformatori) i C-opterećenja (kapacitivna opterećenja, npr. elektronički transformatori i LED svjetiljke) ne smiju se miješati. R-opterećenja (omska opterećenja, npr. žarulje sa žarnom niti i halogene žarulje od 230 V) mogu se miješati po želji. Univerzalni dimer prekidač EUD12D u kombinaciji s pojačivačem snage LUD12 prikladan je za miješanje L-opterećenja i C-opterećenja.

Ovaj tekst je strojno preveden.
