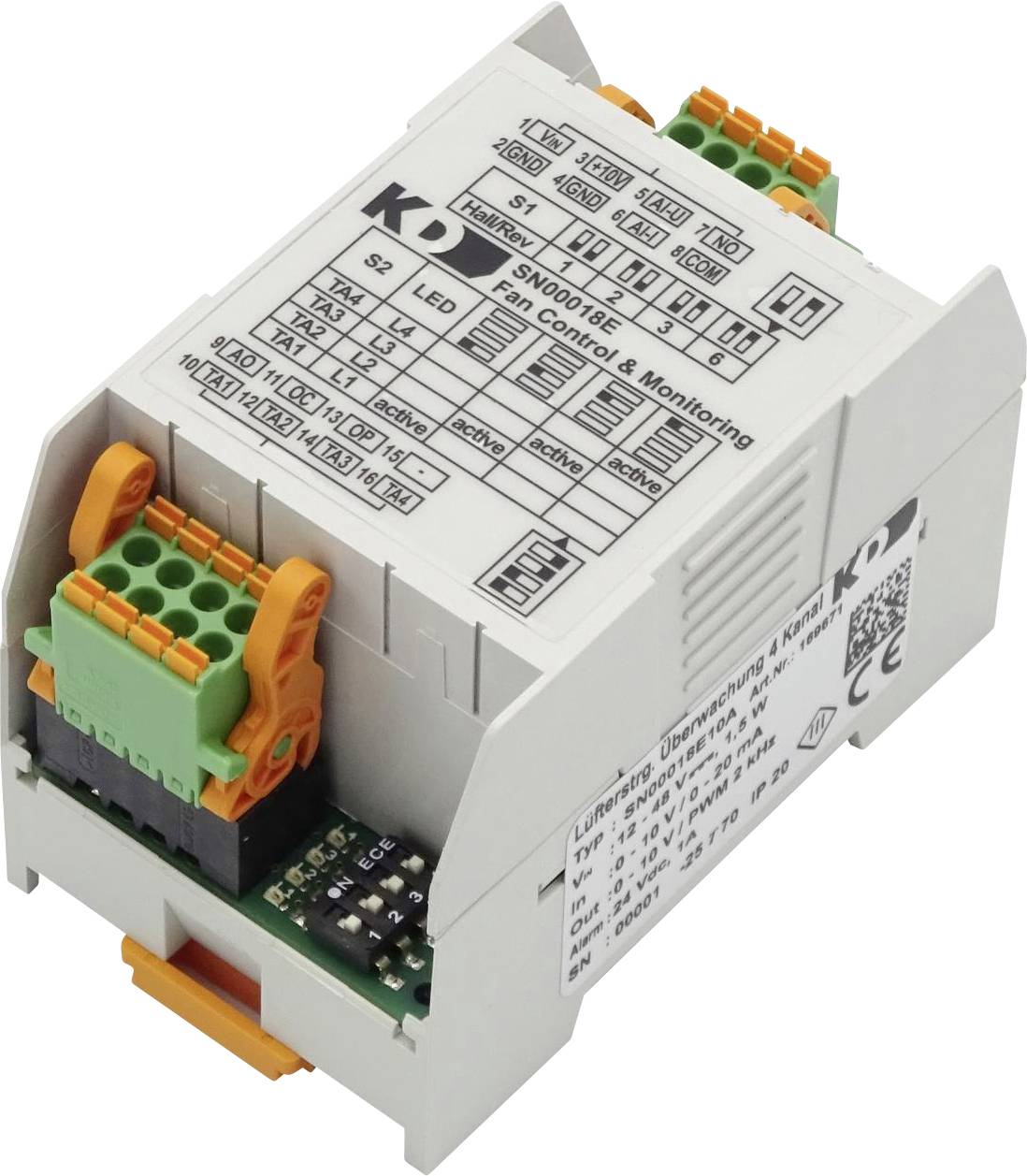

EBM Papst 169597

Uređaj pretvara analogni standardni signal (0…10 V ili potenciometar i 4…20 mA) u PWM signal (0…100% radnog ciklusa). Omogućuje dva različita tipa PWM kontrolnih sučelja (OC - Otvoreni kolektor i OP - Otvoreni kolektor s Pullupom), a svako daje isti radni ciklus. Također postoji analogni 0…10 V izlaz AO, koji također daje istu brzinu. Ako su oba signalna ulaza (AI-U i AI-I) spojena, na izlazu je viši rezultirajući signal upravljanja brzinom.

Modul prati brzinu do dva ventilatora na TA1 i TA2 koji imaju Hall izlaze (taho). DIP sklopka S2 može se koristiti za podešavanje za svaki od dva priključka ventilatora nadzire li se ili ne. Broj Hallovih impulsa po okretaju, koji ovisi o vrsti ventilatora, mora se podesiti pomoću druge DIP sklopke S1. Uređaj zatim izračunava brzinu iz signala brzinomjera ventilatora i uspoređuje je s fiksnom vrijednošću praga. Modul javlja da vrijednost praga nije dosegnuta preko alarmnog kontakta i crvene LED diode, koja je prisutna na svakom od dva priključka ventilatora.
Alarmni kontakt (bezpotencijalni kontakt) radi na takav način da je pod naponom u radu bez grešaka ili kada je signal kontrole brzine manji od 15% i ispada u slučaju greške ili nestanka struje. Do greške dolazi ako nadzirani priključak ventilatora padne ispod praga brzine najmanje 10 sekundi. Ako pogreška više nije prisutna, alarmni kontakt se resetira. Praćenje grešaka je aktivno samo kada je signal kontrole brzine najmanje 15%. Nadzor ventilatora aktivira se samo 10 sekundi nakon uključivanja opskrbnog napona ili nakon prekoračenja praga od 15% signala upravljanja brzinom. Kontakt alarma je pod naponom tijekom ovog vremena pokretanja.

Primjena:
- Kontrola brzine i detekcija kvarova motora / ventilatora u upravljačkim ormarima, uređajima za grijanje, ventilaciju i klimatizaciju koji imaju PWM / 0…10 V upravljački ulaz i / ili Hall izlaz
- Implementacija analognog standardnog signala (npr. izlaz PLC-a) u PWM signal za podešavanje brzine motora i ventilatora koji imaju PWM / 0…10 V upravljački ulaz
- Kontrola brzine pomoću potenciometra (može se spojiti izvana, nije integriran) motora i ventilatora koji imaju PWM / 0…10 V upravljački ulaz
