Eberle 0530 51 649 001 IZM vremenski relej višefunkcijski 1 St. Vremenski opseg: 0.05 s - 100 h 1 prebacivanje
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
vremenski relej
Izvedba
višefunkcijski
Funkcije
kašnjenje uklopa
kašnjenje isklopa s pomoćnim naponom
prolazni kontakt s početkom ulaznog signala sa zatvaranjem upravljačkog kontakta
prolazni kontakt sa završetkom ulaznog signala s otvaranjem upravljačkog kontakta
kašnjenje uklopa s upravljačkim kontaktom
kontrola impulsa s početkom ulaznog signala naponski upravljanja
žmiglo, počinje pauzom
min. pogonski napon
12 V/DC
12 V/AC
Pogonski napon maks.
240 V/DC
240 V/AC
12 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
75,99 €
3
3% = 2,10 €
73,89 €
5
4% = 2,95 €
73,04 €
10
5% = 3,51 €
72,48 €
25
5% = 4,14 €
71,85 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (75,99 € / komad)
75,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Upravljački kontakt: Paralelno spojeno minimalno opterećenje 1 VA / 0,5 W, bez potencijala
- Trajanje uključivanja: 100%
- Izolacijski napon: 240 V / AC
- Preciznost: ±1 %
- Frekvencija: 48 - 63 Hz
- Udaljenost zraka / puzenja: (4 kV) 2,3 mm
- Potrošnja energije: 3 VA (1,6 W)
- Vrsta kućišta: plastika koja se sam gasi
- Vrsta proizvoda
vremenski relej
- Tip
IZM
- Izvedba
višefunkcijski
- Priključak
vijčana stezaljka
- Funkcije
kašnjenje uklopa
kašnjenje isklopa s pomoćnim naponom
prolazni kontakt s početkom ulaznog signala sa zatvaranjem upravljačkog kontakta
prolazni kontakt sa završetkom ulaznog signala s otvaranjem upravljačkog kontakta
kašnjenje uklopa s upravljačkim kontaktom
kontrola impulsa s početkom ulaznog signala naponski upravljanja
žmiglo, počinje pauzom
- min. pogonski napon
12 V/DC
12 V/AC
- Pogonski napon maks.
240 V/DC
240 V/AC
- Pogonski napon
12, 12 - 240, 240 V/DC, V/AC
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
250 V/AC
- Prebacivanje struje (maks.)
5 A
- Vremensko razdoblje (min.)
0.05 s
- Vrijeme domene (maks.)
100 h
- Polje vremena
1 s
10 s
1 min
10 min
1 h
10 h
100 h
- Min. temperatura
-25 °C
- Maks. temperatura
+55 °C
- Električni vijek trajanja
200.000 operacija
- Mehanički vijek trajanja
20 milijuna operacija
- Dužina
87 mm
- Širina
17.5 mm
- Visina
87 mm
- Dubina
63 mm
- dim.
(D x Š x V) 87 x 17.5 x 87 mm
- Sadržaj
1 St.
- Frekvencija
48 - 63 (prikaz, stručni). Hz
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 507678 Eberle 0530 51 649 001 IZM vremenski relej višefunkcijski 1 St. Vremenski opseg: 0.05 s - 100 h 1 prebacivanje
Opis

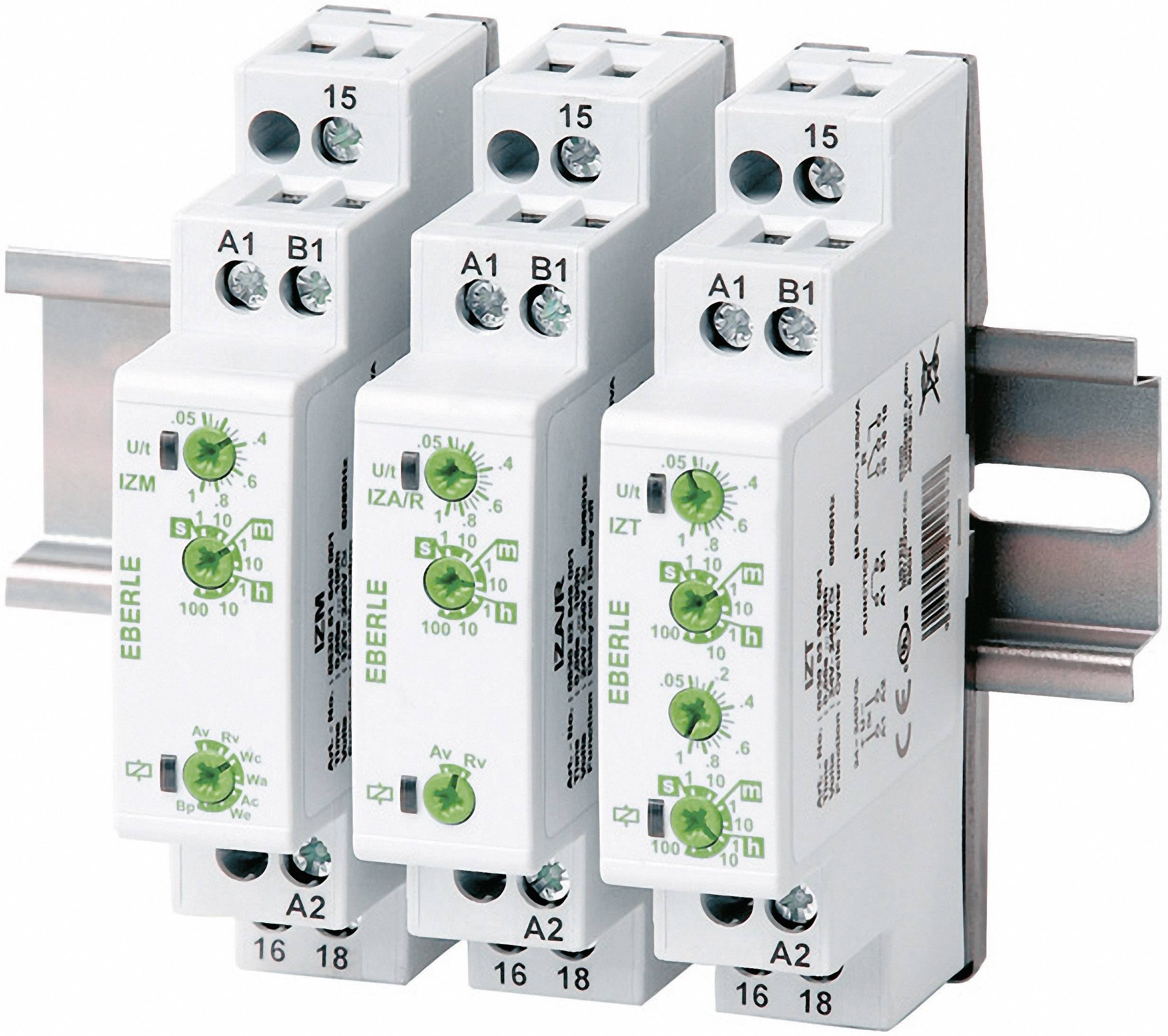

Relej vremena montaže prikladan za ugradnju razvodne ploče na 35 mm standardnu tračnicu - širina 17,5 mm. Rotirajuće sklopke s prednje strane za zakretanje funkcija i raspona vremena, kojima se može upravljati pomoću odvijača. Pokazatelji stanja uključivanja izlaznog releja (1 bespotencijalni preklopni kontakt) i radnog napona (trepere tijekom vremenskog ograničenja) osiguravaju stalnu kontrolu funkcionalnog stanja. Kontrolni kontakt koji se može puniti omogućuje uključivanje paralelnih opterećenja, kao što su kontaktori, releji ili kontrolna svjetla. Razmaknute stezaljke isporučuju se s priključnim vijcima. Univerzalni radni napon i veliki vremenski raspon od 50 ms - 100 h otvara različite primjene s točnošću vremena od ± 0,5%.
