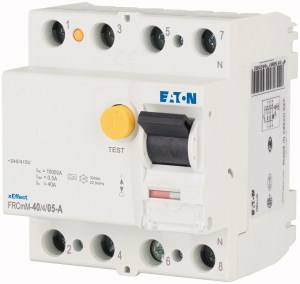

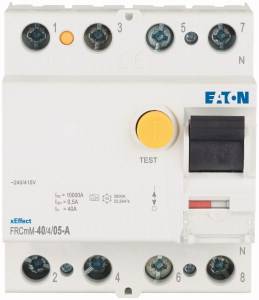

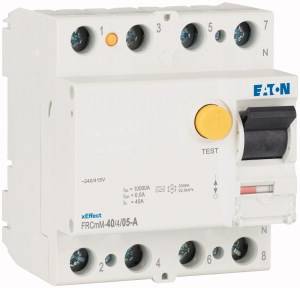

Eaton Y7-170348 FRCMM-40/4/05-A FID zaštitna sklopka 3-fazni A 40 A 0.5 A
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
FID zaštitna sklopka
Karakteristike okidanja
A
Nazivna diferencijalna struja
0.5 A
Nazivna struja - zaokružena
40 A
Nazivna struja
40 A
Tehnički list (PDF)
Broj
Ukupno (164,99 € / komad)
164,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
FID zaštitna sklopka
- Karakteristike okidanja
A
- Nazivna diferencijalna struja
0.5 A
- Nazivna struja
40 A
- Nazivna struja - zaokružena
40 A
- Izvedba
3-fazni
- Izvedba
3 pola + N
- Sadržaj
1 St.
DIN rail
70.5 mm
40 A
415 V
440 V
4
0.5 A
A
FALSE
10 kA
0.25 kA
2
4
FALSE
FALSE
50 Hz
IP20
1.5-35 mm²
1.5-16 mm²
TRUE
25-75 °C
TRUE
4
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2622197 Eaton Y7-170348 FRCMM-40/4/05-A FID zaštitna sklopka 3-fazni A 40 A 0.5 A
Upute za rad i sigurnost
Upute za rad i sigurnost 2622197 Eaton Y7-170348 FRCMM-40/4/05-A FID zaštitna sklopka 3-fazni A 40 A 0.5 A
Informacije
Informacije 2622197 Eaton Y7-170348 FRCMM-40/4/05-A FID zaštitna sklopka 3-fazni A 40 A 0.5 A
Opis
Dizajn
Okidač zaostalih struja neovisno o naponu za industrijske i komercijalne primjene s visokim nazivnim strujama
Dvostruka komforna stezaljka (podizanje/čeljust), s obje strane
Indikator položaja kontakta crveno-zeleni
Funkcija prekidača je neovisna o položaju
Bilješke o aplikaciji
Zaštitna sklopka diferencijalne struje i njezino aktiviranje neovisno je o mrežnom naponu (VI) i može se koristiti u svim pristupnim područjima. Zaštitna sklopka na diferencijalnu struju prikladna je za zaštitu od kvara, dodatnu zaštitu i/ili zaštitu od požara. Primjenjuju se zahtjevi odgovarajućih instalacijskih propisa (npr.: IEC/EN 60364)
gumb za testiranje
Testni gumb “T” mora se pritisnuti svakih 6 mjeseci. Operator sustava mora biti provjerljivo upoznat s ovom okolnošću i svojom odgovornošću. Pod posebnim uvjetima (npr. vlažno i/ili prašnjavo okruženje, okruženje s onečišćenjem i/ili korozivnim uvjetima, okruženje s velikim temperaturnim fluktuacijama, instalacije s rizikom od prenapona zbog rasklopnih uređaja i/ili atmosferskih pražnjenja, mobilni uređaji za napajanje), preporučuje se mjesečno testiranje. Specifikacije instalacijskih propisa vrijede s obzirom na posebne primjene i okruženja. Ako prekidački uređaj istovremeno prikazuje crvenu i žutu LED diodu,
Pritisne se gumb Test i slijede koraci u uputama za sastavljanje.
Pritiskom na tipku za testiranje "T" ispituje se samo rad prekidača diferencijalne struje (FI). Ovaj test ne zamjenjuje mjerenje otpora uzemljenja (RE), niti ono ispravno
Provjera stanja zaštitnog vodiča, koja se mora provesti zasebno.
