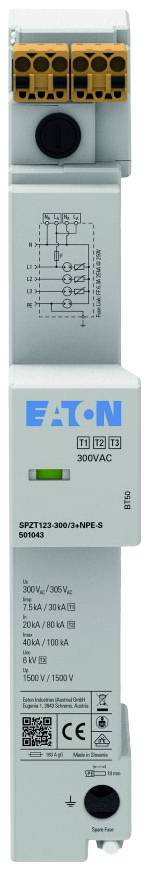

Eaton EP-501043 SPZT123-300/3+NPE-S odvodnik prenapona Zaštita od prenapona za: 40 mm sabirnica 7.5 kA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Istaknuti proizvodi i detalji
Eaton EP-501043 SPZT123-300/3+NPE-S odvodnik prenapona Zaštita od prenapona za: 40 mm sabirnica 7.5 kA 1 St.
- Uski dizajn
- 7,5kA s naponskim priključkom
- Energetski usklađena zaštita krajnjeg uređaja
- Tehnologija iskrišta za prebacivanje napona
- Odvojak napona zaštićen od prekomjerne struje
Tehnički podaci
- Vrsta mreže TN
- Vrsta mreže TN-C
- Vrsta mreže TN-CS
- Vrsta mreže TN-S
- Mrežni oblik TT
- Broj polova: 4
- Struja munje (10/350 µs): 7,5 kA
- Najviši trajni napon: AC 300V
- Nazivni napon: AC 240V
- Razina zaštite: 1,5 kV
- Razina zaštite LN: 1,5 kV
- Razina zaštite N-PE: 1,5 kV
- Slijedite snagu struje gašenja: 0,1 kA
- Specifična energija (W/R): 14 kJ/ohm
- Maks. prekostrujno ožičenje zaštitnog uređaja (osigurač): 160 A
- Vrsta montaže: sabirnica
- Veličina: 2 HP
- Signalizacija na uređaju: optička
- Ispitna klasa: Tip 1 i 2 i 3
- Vrsta proizvoda
odvodnik prenapona
- Zaštita od prenapona za
40 mm sabirnica
- Propuštanje
7.5 kA
- Nazivni napon
240 V/AC
300 V/AC
IP20
- Proizvođač-br. dijela
EP-501043
- Vrsta
SPZT123-300/3+NPE-S
- Boja
svijetlosiva
- Norme
VDE 0100-443/-534
Klasa I+II+III/Tip 1+2+3
IEC 61643-11 2011
EN 61643-11: 2012+A11: 2018
- dim.
(Š x V x D) 36 x 233.4 x 102.3 mm
- Širina
36 mm
- Visina
233.4 mm
- Dubina
102.3 mm
- Sadržaj
1 St.
- Broj polova
4
- Težina
710 g
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2734685 Eaton EP-501043 SPZT123-300/3+NPE-S odvodnik prenapona Zaštita od prenapona za: 40 mm sabirnica 7.5 kA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2734685 Eaton EP-501043 SPZT123-300/3+NPE-S odvodnik prenapona Zaštita od prenapona za: 40 mm sabirnica 7.5 kA 1 St.
Opis
Eaton SPZT123 zaštita od prenapona posebno je namijenjena za instalacije u zgradama u skladu s VDE 0100-443/-534. Instalacija je utična na sabirnicu 40 mm razdjelnika brojila u mrežnom priključnom prostoru u mrežnom priključnom prostoru (NAR). Za ugradnju nisu potrebni vijci ni alat. Odgovarajući dizajn kućišta sprječava nepravilno pozicioniranje i automatski se prilagođava sabirnici od 5 mm ili 10 mm.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Uski dizajn
- 7,5kA s naponskim priključkom
- Energetski usklađena zaštita krajnjeg uređaja
- Tehnologija iskrišta za prebacivanje napona
- Odvojak napona zaštićen od prekomjerne struje
- Za zaštitu potrošačkih sustava od prolaznih prenapona uzrokovanih izravnim i neizravnim udarima groma i sklopnim operacijama
- Klasa zaštite od munje III i IV prema IEC 62305
- Ispunjava sve zahtjeve za ugradnju prenaponske zaštite prema DIN VDE 0100-534
- Za tip mreže TT & TN-S
