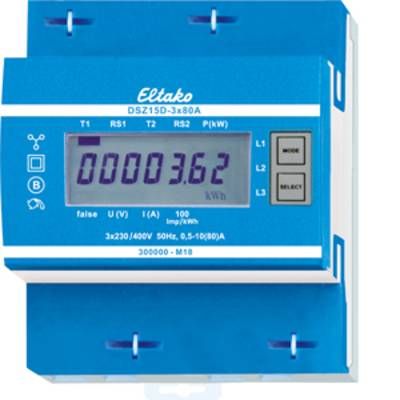

Eltako DSZ15DZ-3x80A MID 28480315 trifazni brojač digitalni 10 A 1 St.

Maksimalna struja 3x80A, gubitak u stanju mirovanja samo 0,5 vata po putu. Modularni instalacijski uređaj za montažu na montažnu šinu DIN-EN 60715 TH35. 4 jedinice razmaka = 70 mm širine, 58 mm dubine. Klasa točnosti B (1%). Sa S0 sučeljem. Izravno mjerno trofazno brojilo mjeri aktivnu energiju na temelju struja koje teku između ulaza i izlaza. Vlastita potrošnja od samo najviše 0,5 W aktivne snage po putu se ne mjeri i ne prikazuje. Aktivna energija se dodaje ovisno o predznaku. Pozitivan učinak u brojilu znači potrošnju energije, negativan učinak znači isporuku energije. Mjerenje energije je uravnoteženo. Ako je potrošnja energije (P pozitivno) veća od opskrbe energijom (P negativno), očitanje brojača T Preil na desnoj strani se povećava. Ako je opskrba energijom veća od potrošnje energije, povećava se očitanje brojila T lijeva strelica. Potrošnja energije prikazana je strelicom desno, a opskrba energijom prikazana je strelicom lijevo iznad aktivne trake na zaslonu. Mogu se spojiti 1, 2 ili 3 fazni vodiči sa strujom do 80A. Početna struja je 4OmA. N veza mora biti prisutna. 7-segmentni LC zaslon može se očitati dva puta unutar dva tjedna čak i bez napajanja. Potrošnja energije prikazana je na zaslonu s trakom koja treperi 100 puta po kWh. Desno od zaslona nalaze se tipke NAČIN NAČINA rada i ODABIR, koje se koriste za pomicanje kroz izbornik u skladu s uputama za rad. Prvo se uključuje pozadinsko osvjetljenje. Zatim se može prikazati ukupna aktivna energija po uvozu i isporuci, aktivna energija uvoza i isporuke resetirane memorije kao i trenutne vrijednosti snage, napona i struje za svaki vanjski vodič. Poruka o pogrešci (false): Ako vanjski vodič nedostaje, na zaslonu se prikazuje false i odgovarajući vanjski vodič.
