Dold UH6937.02PS/61 DC24V 0066820 relej za povratnu snagu
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relej za povratnu snagu
Radni napon
24 V/DC
Tip
UH6937.02PS/61 DC24V
dim.
(D x Š x V) 121 x 45 x 107 mm
Širina
45 mm
Tehnički list (PDF)
Broj
Ukupno (1.169,00 € / komad)
1.169,00 €
sa PDV-om
Tehnički podaci
- Ulaz za mjerenje frekvencije
- Raspon napona
- E1a-E2L, E1b-E3L: AC 8 ... 280 V
- E1a-E2H, E1b-E3H: AC 16 ... 690 V
- (Ovisno o učestalosti, pogledajte karakteristiku)
- Ulazna frekvencija:
- Varijanta / 0_ _:<700 Hz
- Verzija 1_ _:<1200 Hz
- Galvanska izolacija: ulaz za mjerenje frekvencije na pomoćni napon i izlazni kontakt
- Vrijednost odgovora (prag učestalosti)
- Varijanta / 0_ _: Podesivo od 1 Hz ... 600 Hz
- Varijanta / 1_ _: Podesivo od 1 Hz ... 1000 Hz
- Pretvarač frekvencije takta
- Varijanta / 0_ _: ≥ 1 kHz
- Varijanta / 1_ _: ≥ 2 kHz
- Točnost mjerenja:<± 2%
- Stabilnost postavljenog praga kada se pomoćni napon i temperatura razlikuju:<± 1%
- Histereza: podesiva od 2 ... 10% postavljene vrijednosti odgovora
- Pomoćni napon UH (Galvanski odvojeno od mjernog ulaza): DC 24 V
- Jedinica napajanja mora udovoljavati zahtjevima SELV / PELV
- Raspon napona: 0,8 ... 1,1 UH
- Nominalna potrošnja: Tip. 3,2 W
- Zaštita uređaja: Interna s PTC-om
- Zaštita od prenapona: Interno od VDR
- Gumb za resetiranje radnog ciklusa:>1,2 s
- Kontakti: 2 NO kontakta
- Vrsta kontakta: relej, pozitivno vođen
- Toplinska struja I.th: 8 A (vidi krivulju ograničenja ukupne struje)
- Sklopni kapacitet prema AC 15: 3 A / AC 230 V IEC / EN 60947-5-1
- prema DC 13: 2 A / DC 24 V IEC / EN 60947-5-1
- na osnovi DC 13: 4 A / DC 24 V pri 0,1 Hz
- Tip
UH6937.02PS/61 DC24V
- Vrsta proizvoda
relej za povratnu snagu
- Radni napon
24 V/DC
- dim.
(D x Š x V) 121 x 45 x 107 mm
- Širina
45 mm
- Visina
107 mm
- Dužina
121 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359199 Dold UH6937.02PS/61 DC24V 0066820 relej za povratnu snagu
Upute za rad i sigurnost
Upute za rad i sigurnost 2359199 Dold UH6937.02PS/61 DC24V 0066820 relej za povratnu snagu
Opis

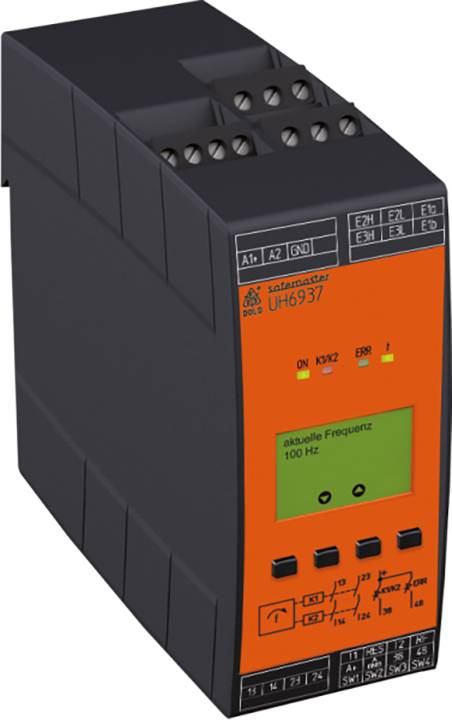

Nadzor brzine i frekvencije UH 6937 koristi se za sigurno praćenje frekvencija izmjeničnih napona. Koristi se za nadzor izlazne frekvencije pretvarača frekvencije ili za praćenje frekvencije rotora motora s kliznim prstenom. Sljedeće područje primjene je nadzor pogona u dizalicama. Pomoću prednjeg zaslona parametri se mogu jednostavno i prikladno podesiti za odgovarajuću primjenu i mijenjati u bilo kojem trenutku.
· Odgovara
Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
Ograničenje zahtjeva za SIL (SIL CL) 3 Prema IEC / EN 62061
Razina integriteta sigurnosti (SIL) 3 · Prema IEC / EN 61508
Razina integriteta sigurnosti (SIL) 3 Prema IEC / EN 61511
· Pretjerana frekvencija, podfrekvencija ili nadzor prozora jednofaznih ili trofaznih izmjeničnih napona
· Prilagođeni prednji zaslon
Za praktičnu parametrizaciju na temelju izbornika
Za prikaz zadane vrijednosti i stvarne vrijednosti u Hz
· Brzo vrijeme odziva kroz vremensko mjerenje ulazne frekvencije
Univerzalni mjerni ulazi za izmjenične napone od 8 ... 280 V za jednofazno praćenje i 16 ... 690 V za 1- i 3-fazno praćenje
· Podesiva histereza
Podesivo kašnjenje otpuštanja od 0 ... 100 s
Podesivo vrijeme zaobilaznog pokretanja od 0 ... 100 s
Podesivo kašnjenje alarma od 0,1 ... 100 s
· Pohrana alarma ili automatsko resetiranje
· Galvansko razdvajanje između mjernih ulaznih, pomoćnih napona i izlaznih kontakata
· 2-kanalna struktura
· Prisilno vođeni izlazni kontakti
· LED zasloni i 2 poluvodička izlaza signala
Širina 45 mm
· S priključnim blokovima za brzu zamjenu uređaja
Ovaj tekst je strojno preveden.
· Odgovara
Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
Ograničenje zahtjeva za SIL (SIL CL) 3 Prema IEC / EN 62061
Razina integriteta sigurnosti (SIL) 3 · Prema IEC / EN 61508
Razina integriteta sigurnosti (SIL) 3 Prema IEC / EN 61511
· Pretjerana frekvencija, podfrekvencija ili nadzor prozora jednofaznih ili trofaznih izmjeničnih napona
· Prilagođeni prednji zaslon
Za praktičnu parametrizaciju na temelju izbornika
Za prikaz zadane vrijednosti i stvarne vrijednosti u Hz
· Brzo vrijeme odziva kroz vremensko mjerenje ulazne frekvencije
Univerzalni mjerni ulazi za izmjenične napone od 8 ... 280 V za jednofazno praćenje i 16 ... 690 V za 1- i 3-fazno praćenje
· Podesiva histereza
Podesivo kašnjenje otpuštanja od 0 ... 100 s
Podesivo vrijeme zaobilaznog pokretanja od 0 ... 100 s
Podesivo kašnjenje alarma od 0,1 ... 100 s
· Pohrana alarma ili automatsko resetiranje
· Galvansko razdvajanje između mjernih ulaznih, pomoćnih napona i izlaznih kontakata
· 2-kanalna struktura
· Prisilno vođeni izlazni kontakti
· LED zasloni i 2 poluvodička izlaza signala
Širina 45 mm
· S priključnim blokovima za brzu zamjenu uređaja
