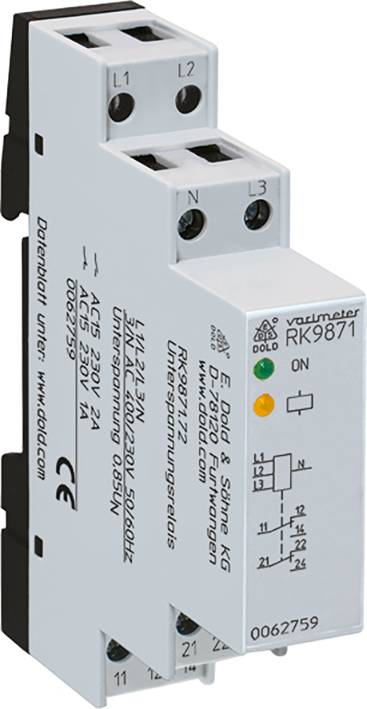

Dold RK9871.72 3/N AC400/230V 50/60Hz 0062759 naponski nadzorni relej
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
naponski nadzorni relej
Radni napon
230 V
400 V
Tip
RK9871.72 3/N AC400/230V 50/60Hz
dim.
(D x Š x V) 66 x 17.5 x 90 mm
Ugradbena dubina
66
Tehnički list (PDF)
Broj
Ukupno (184,99 € / komad)
184,99 €
sa PDV-om
Istaknuti proizvodi i detalji
Dold RK9871.72 3/N AC400/230V 50/60Hz naponski nadzorni relej
- Veća sigurnost u zgradama
Tehnički podaci
- Napon za mjerenje = napon napajanja
- Nazivni napon UN: 3 / N AC 400/230 V
- Kapacitet preopterećenja: 1,15 UN kontinuirano
- Nominalna potrošnja: približno 6 VA
- Nazivna frekvencija: 50/60 Hz
- Područje mjerenja frekvencije: 45 ... 65 Hz
- Preklopni prag: 195,5 V fiksno
- Histereza: približno 5%
- Kategorija prenapona: III (prema IEC 60664-1)
- Preciznost: ± 5 %
- Ponovljivost:<2%
- Utjecaj temperature:<1%
- Kontakti: 2 preklopna kontakta Toplinska struja Ith: 4 A
- Sklopni kapacitet
- Prema AC 15: normalno otvoren: 2 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Životni vijek električne struje pri 1 A, AC 230 V cos ϕ: 1 x 105Preklopni ciklusi IEC / EN 60947-5-1
- Snaga kratkog spoja
- Maksimalni osigurač: 4 A gG / gL IEC / EN 60947-5-1
- Mehanički vijek trajanja: 1 x 206Ciklusi prebacivanja
- Raspon temperature:
- Operacija: - 25 ... + 60 ° C
- Skladištenje: - 25 ... + 70 ° C
- Priključak vodiča: vijčani spoj
- Tip
RK9871.72 3/N AC400/230V 50/60Hz
- Vrsta proizvoda
naponski nadzorni relej
- Radni napon
230 V
400 V
- dim.
(D x Š x V) 66 x 17.5 x 90 mm
- Ugradbena dubina
66
- Težina
70 g
- Širina
17.5 mm
- Visina
90 mm
- Dužina
66 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359209 Dold RK9871.72 3/N AC400/230V 50/60Hz 0062759 naponski nadzorni relej
Upute za rad i sigurnost
Upute za rad i sigurnost 2359209 Dold RK9871.72 3/N AC400/230V 50/60Hz 0062759 naponski nadzorni relej
Opis
Prijave:
Nadzor trofaznih mreža za podnapon i prelazak na sigurnosna napajanja.
Za sustave prema:
DIN VDE 0108-100 (sigurnosna rasvjeta)
DIN VDE 0100-718 (strukturni sustavi za okupljanje ljudi)
Kada se mjerni napon primijeni na mjerne ulaze L1-L2-L3, a mreža nema kvarova, relej prelazi u dobro stanje ako napon više ne padne ispod praga podnapona tijekom 1 minute.
Za vrijeme čekanja od 1 minute žuto LED treperi. Nakon otkrivanja podnapona u jednoj ili više faza dulje od 0,5 s, relej ispada.
Relej za podnapon mjeri aritmetičku vrijednost trofaznih napona prema N.
Prema IEC / EN 60255-1
Za sustave prema DIN VDE 0100-718 i DIN VDE 0108-100 (standard nasljednik DIN VDE 0108)
· Otkrivanje podnapona u trofaznim mrežama
Bez zasebnog pomoćnog napona (generiranog iz mjernog napona sve 3 faze)
· LED zaslon za radni napon i položaj kontakta
· Za bilo koji slijed faza
Princip struje zatvorenog kruga (izlazni relej se ne aktivira u slučaju kvara)
· 2 preklopna kontakta
· S fiksnim vremenskim kašnjenjem od 0,5 s za poruke o pogreškama
· S fiksnim vremenskim kašnjenjem od 1 minute za vraćanje u dobro stanje
· S fiksnom vrijednošću odziva na 195,5 V AC
· Po želji s test gumbom za kontrolu funkcije
Ukupna širina 17,5 mm
