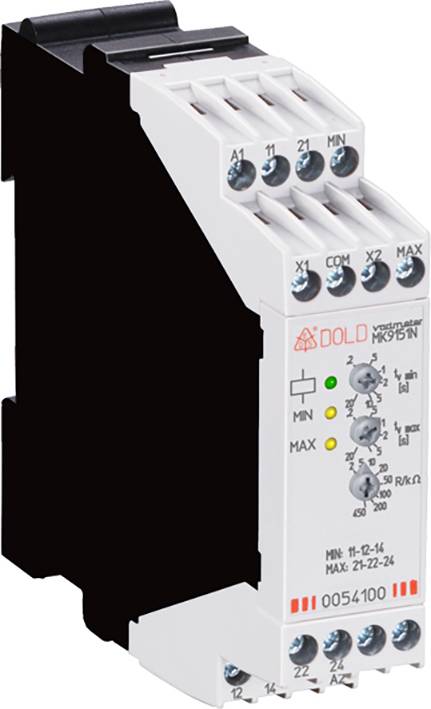

Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 relej za razinu
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relej za razinu
Radni napon
24 V/DC
Tip
MK9151N.12 2-450kOHM DC24V 0,2-20s
dim.
(D x Š x V) 98 x 22.5 x 90 mm
Težina
210 g
Tehnički list (PDF)
Broj
Ukupno (209,99 € / komad)
209,99 €
sa PDV-om
Tehnički podaci
- Raspon podešavanja
- Otpornost na tekućinu: 2 ... 450 kΩ (vrijednost odziva)
- Postavka: Na logaritamski podijeljenoj apsolutnoj ljestvici
- Histereza točke prebacivanja: približno 4% (pri 450 kΩ) ... 15% (pri 2 kΩ) vrijednosti podešavanja
- Kontakti: 2 x 1 kontakt za promjenu
- Toplinska struja I.th: 4 A
- Sklopni kapacitet
- Prema AC 15 normalno otvoren: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Prema DC 13: 1 A / DC 24 V IEC / EN 60947-5-1
- Električni život
- Prema AC 15 na 1 A, AC 230 V: 1,5 x 105Preklopni ciklusiIEC / EN 60947-5-1
- Čvrstoća kratkog spoja maks. Osigurač: 4 A gG / gL IEC / EN 60947-5-1
- Mehanički vijek trajanja: ≥ 30 x 106Ciklusi prebacivanja
- Raspon temperatura: Rad: - 20 ... + 60 ° C
- Priključak vodiča: vijčane stezaljke
- Težina: približno 180 g
- Tip
MK9151N.12 2-450kOHM DC24V 0,2-20s
- Vrsta proizvoda
relej za razinu
- Radni napon
24 V/DC
- dim.
(D x Š x V) 98 x 22.5 x 90 mm
- Težina
210 g
- Širina
22.5 mm
- Visina
90 mm
- Dužina
98 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 relej za razinu
Upute za rad i sigurnost
Upute za rad i sigurnost 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 relej za razinu
Opis
Višenamjenski sigurnosni relej vremena UG 6960 koristi se za zaštitu ljudi i strojeva sigurnim omogućavanjem i prekidanjem sigurnosnog kruga. To se postiže funkcijom odgode postavljenom na uređaju. Jednostavno postavite jednu od 5 funkcija odgode koje se mogu odabrati pomoću okretnog prekidača i gotovi ste. Postavljena vremena kašnjenja sigurna su tijekom cijelog vremenskog raspona. Sigurnosni relej UG 6960 dostupan je s raznim sigurnosnim funkcijama. Ima sigurne odgođene kontakte i trenutne kontakte.
Prema IEC / EN 60 255, DIN VDE 0435-303
· 3 priključka elektrode za kontrolu razine u 2 i 1 točku
· Visoka otpornost na smetnje mjernog kruga, koji je galvanski odvojen od mreže
· Maksimalna duljina kabela do elektroda: 3.000 m
Veliki raspon podešavanja: 2 ... 450 kΩ, moguća je razlika između tekućine i pjene
Kašnjenje odgovora i puštanja: 0,2 ... 20 s, odvojeno podesivo za MIN i MAX razine
Programabilno za:
2 zasebno kontrolirana izlazna releja za MIN i MAX razine
zajednički kontrolirani izlazni releji u regulaciji razine histereze u dvije točke
Princip otvorenog kruga (izlazni relej aktivira se u slučaju kvara)
Princip zatvorenog kruga (izlazni relej se ne aktivira u slučaju kvara)
· Mjerni krug elektroda radi s izmjeničnim naponom koji se generira unutar uređaja (približno 30 Hz); dakle nema pojave elektrolize u tekućini
Za pomoćne napone od AC 24 ... 230 V ili DC 24 V DC
· LED diode za pripravnost i položaj kontakta
· 2 izlazna releja s po 1 preklopnim kontaktom
Ovaj tekst je strojno preveden.
Prema IEC / EN 60 255, DIN VDE 0435-303
· 3 priključka elektrode za kontrolu razine u 2 i 1 točku
· Visoka otpornost na smetnje mjernog kruga, koji je galvanski odvojen od mreže
· Maksimalna duljina kabela do elektroda: 3.000 m
Veliki raspon podešavanja: 2 ... 450 kΩ, moguća je razlika između tekućine i pjene
Kašnjenje odgovora i puštanja: 0,2 ... 20 s, odvojeno podesivo za MIN i MAX razine
Programabilno za:
2 zasebno kontrolirana izlazna releja za MIN i MAX razine
zajednički kontrolirani izlazni releji u regulaciji razine histereze u dvije točke
Princip otvorenog kruga (izlazni relej aktivira se u slučaju kvara)
Princip zatvorenog kruga (izlazni relej se ne aktivira u slučaju kvara)
· Mjerni krug elektroda radi s izmjeničnim naponom koji se generira unutar uređaja (približno 30 Hz); dakle nema pojave elektrolize u tekućini
Za pomoćne napone od AC 24 ... 230 V ili DC 24 V DC
· LED diode za pripravnost i položaj kontakta
· 2 izlazna releja s po 1 preklopnim kontaktom
Ovaj tekst je strojno preveden.
