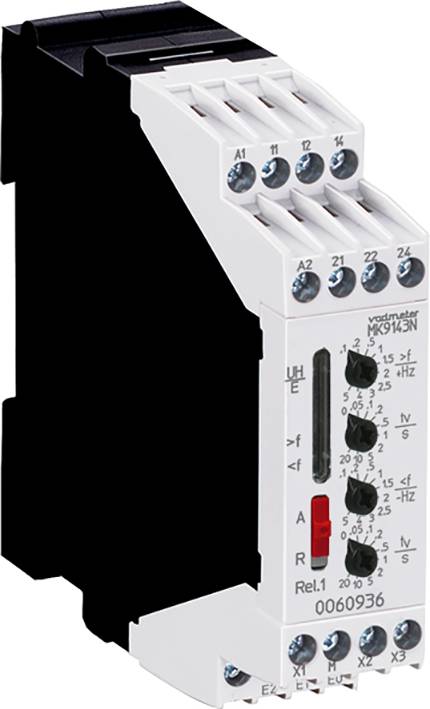

Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s 0060936 nadzor mrežne frekvencije
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
nadzor mrežne frekvencije
Radni napon
230 V/AC
Tip
MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s
dim.
(D x Š x V) 97 x 22.5 x 90 mm
Težina
210 g
Tehnički list (PDF)
Broj
Ukupno (335,00 € / komad)
335,00 €
sa PDV-om
Tehnički podaci
- Utjecaj pomoćnog napona i temperature: Manje od 200 ppm (<0,02%)
- Histereza: 1/8 zadanog odstupanja od zadane frekvencije
- Vremensko kašnjenje: odvojeno podesivo za alarm za prefrekvenciju i podfrekventnost: 0 ... 20 s kontinuirano u logaritamski podijeljenoj skali
- Postavljanje vrijednosti odziva (pragovi frekvencije za alarm)
- Beskonačno podesivo, odvojeno za alarm preko i ispod frekvencije: 45 ... 65 Hz
- Točnost podešavanja: približno 1 Hz
- Histereza: Beskonačno podesiva, odvojena za alarm preko i ispod frekvencije: 0,5 ... 20% od postavljenog praga alarma
- Kontakti: 2 x 1 preklopni kontakt, po 1 za alarm prekomjerne frekvencije i podfrekvencije
- Toplinska struja I.th: 4 A
- Sklopna sposobnost Prema AC 15 normalno otvoren kontakt: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Prema DC 13 normalno otvoreni kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
- NC kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
- Električni vijek trajanja Prema AC 15 na 1 A, AC 230 V: 1,5 x 105Ciklus prebacivanja IEC / EN 60947-5-1
- Snaga kratkog spoja
- Maksimalni osigurač: 4 A gG / gL IEC / EN 60947-5-1
- Mehanički vijek trajanja: 30 x 106Ciklusi prebacivanja
- Tip
MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s
- Vrsta proizvoda
nadzor mrežne frekvencije
- Radni napon
230 V/AC
- dim.
(D x Š x V) 97 x 22.5 x 90 mm
- Težina
210 g
- Širina
22.5 mm
- Visina
90 mm
- Dužina
97 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359208 Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s 0060936 nadzor mrežne frekvencije
Upute za rad i sigurnost
Upute za rad i sigurnost 2359208 Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s 0060936 nadzor mrežne frekvencije
Opis
Nadgledanje frekvencije samogenerirajućih sustava i lokalnih izvora napajanja, nadzor generatora, sklopova napajanja itd.
Prema IEC / EN 60 255, VDE 0435 dio 303
· Nadzor napajanja od 50 i 60 Hz zbog prefrekvencije i premale frekvencije
· Nadgledanje samogenerirajućih sustava i lokalnih izvora napajanja
· Precizno mjerenje frekvencije i brzo vrijeme odziva
· Ulaz za mjerenje otporan na smetnje
Odvojeno podesivi pragovi alarma za prefrekvenciju i podfrekventnost s odvojenim relejnim izlazima (po 1 ili 2 preklopna kontakta)
· LED zasloni za pomoćni napon, ulaznu frekvenciju, alarm za prefrekvenciju i podfrekventnost
Širina konstrukcije 22,5 mm
Ovaj tekst je strojno preveden.
Prema IEC / EN 60 255, VDE 0435 dio 303
· Nadzor napajanja od 50 i 60 Hz zbog prefrekvencije i premale frekvencije
· Nadgledanje samogenerirajućih sustava i lokalnih izvora napajanja
· Precizno mjerenje frekvencije i brzo vrijeme odziva
· Ulaz za mjerenje otporan na smetnje
Odvojeno podesivi pragovi alarma za prefrekvenciju i podfrekventnost s odvojenim relejnim izlazima (po 1 ili 2 preklopna kontakta)
· LED zasloni za pomoćni napon, ulaznu frekvenciju, alarm za prefrekvenciju i podfrekventnost
Širina konstrukcije 22,5 mm
