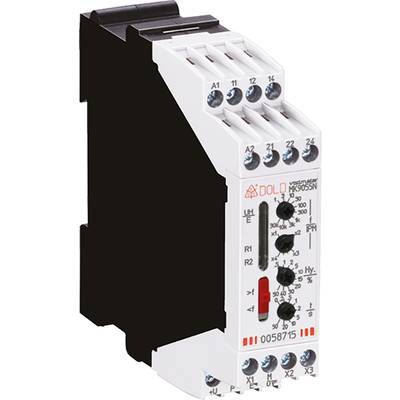

Slika slična

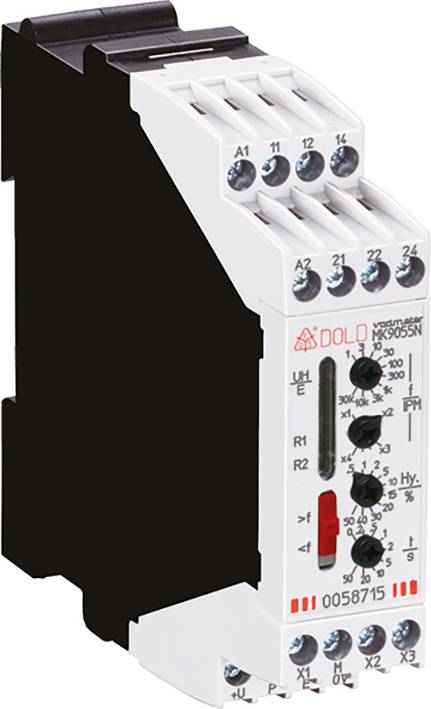

Slika slična
Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 monitor brzine
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
monitor brzine
Radni napon
24 V/DC
230 V/AC
Tip
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
dim.
(Š x V) 22.5 mm x 90 mm
Ugradbena dubina
97 mm
Tehnički list (PDF)
Broj
Ukupno (335,00 € / komad)
335,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V monitor brzine
- Štiti ljude, strojeve i industrijsku robu
- Jednostavno i pregledno postavljanje uređaja
- Univerzalni ulaz, podesiv za širok spektar senzora (PNP, NPN, 2-žilni, kontakt, napon)
- Brza reakcija čak i pri malim brzinama
Tehnički podaci
- Vrijeme od uključivanja pomoćnog napona do spremnosti za mjerenje: približno 0,4 s (kada je vrijeme odgode pokretanja postavljeno na 0)
- Zaobilazno vrijeme pokretanja / vrijeme praćenja signala: Beskonačno podesivo na logaritamski podijeljenoj skali; tA: 0 ... 50 s, tS: 0,1 ... 50 s
- Izlaz za kontakt (11-12-14, 21-22-24)
- Kontakti: 2 preklopna kontakta
- Toplinska struja I.th: 4 A
- Sklopna sposobnost Prema AC 15 normalno otvoren kontakt: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Prema DC 13 normalno otvoreni kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
- NC kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
- Električni vijek trajanja Prema AC 15 na 1 A, AC 230 V: 1,5 x 105Ciklus prebacivanja IEC / EN 60947-5-1
- Čvrstoća kratkog spoja maks. Osigurač: 4 A gG / gL IEC / EN 60947-5-1
- Mehanički vijek trajanja: ≥ 30 x 106Ciklusi prebacivanja
- Analogni izlaz napona (varijanta / 0_5, stezaljka "UA" protiv "0V")
- Izlazni napon: 0 ... 10 V, linearno proporcionalno brzini / frekvenciji, bez električne izolacije od mjernog ulaza i 24 V DC napajanja
- Izlazna struja: 0 ... 20 mA ili 4 ... 20 mA, linearno proporcionalno brzini / frekvenciji, bez električne izolacije od mjernog ulaza i napajanja od 24 V DC
- Tip
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
- Vrsta proizvoda
monitor brzine
- Radni napon
24 V/DC
230 V/AC
- dim.
(Š x V) 22.5 mm x 90 mm
- Ugradbena dubina
97 mm
- Težina
210 g
- Širina
22.5 mm
- Visina
90 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 monitor brzine
Upute za rad i sigurnost
Upute za rad i sigurnost 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 monitor brzine
Opis
Prema IEC / EN 60 255-1
Otkrivanje prebrze ili nedovoljne brzine / zastoja (preklopna funkcija)
Širok raspon postavki 1 ... 120.000 IPM ili 0,15 ... 20.000 Hz (po 10 raspona)
· Izborni ulaz za NAMUR senzore s nadgledanjem senzora i vodova za prekide i kratki spoj
Podesiva histereza 0,5 ... 50%
· Podesivo vrijeme odgode pokretanja 0 ... 50 s, pod kontrolom s vanjskim kontaktom
· Podesivo praćenje nedostajućeg ulaznog signala s funkcijom prefrekvencije; može se koristiti kao dodatni prag mirovanja
Programabilno putem terminala:
Odgoda alarma od 0 ... 100 s
Pohrana alarma ili automatsko resetiranje
· LED displeji za pomoćni napon, mjerni ulazni i izlazni relej; dodatna LED za liniju /
· Pogreška senzora s NAMUR ulazom
· Pomoćni naponi AC 230 V i DC 24 V u jednom uređaju
2 preklopna kontakta, princip struje zatvorenog kruga (relej ispada u slučaju alarma)
· Princip otvorenog kruga na zahtjev
· Po želji s analognim izlazom, proporcionalno brzini
Varijanta uređaja s 2 frekventna praga i odvojeno kontroliranim izlaznim relejima za malu brzinu i prekoračenje brzine vidi MK 9055N / 5_
Širina konstrukcije 22,5 mm
