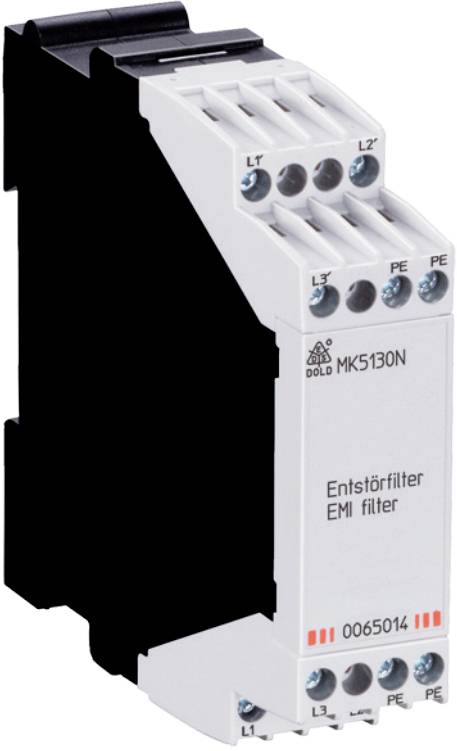

Dold MK5130N filter za uklanjanje šuma (D x Š x V) 97 x 22.5 x 90 mm 1 St. Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
filter za uklanjanje šuma
Priključak
vijčana stezaljka
Vrsta montaže
profilna šina
Materijal
termoplast
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
144,99 €
3
2% = 3,54 €
141,45 €
5
3% = 4,94 €
140,05 €
10
4% = 5,89 €
139,10 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (144,99 € / komad)
144,99 €
sa PDV-om
Istaknuti proizvodi i detalji
Dold MK5130N filter za uklanjanje šuma (D x Š x V) 97 x 22.5 x 90 mm 1 St. Piece
- Pouzdan rad mjernih releja i drugih malih potrošača u mrežama s visokofrekventnim smetnjama
- Zaštita mjernih ulaza / mjernih releja pomoću
- Prigušenje EMC smetnji
- Točniji i stalniji rezultati mjerenja
- Veća dostupnost sustava
Više informacija
Tehnički podaci
- EMC
- Statičko pražnjenje (ESD): 8kV (ispuštanje zraka) IEC / EN 61 000-4-2
- Brzi prijelazi: 4 kV IEC / EN 61 000-4-4
- Prenaponski napon između opskrbnih vodova L / N: 2 kV IEC / EN 61 000-4-5
- između voda i zemlje: 4 kV IEC / EN 61 000-4-5
- VF provedeno: 20 V IEC / EN 61 000-4-6
- Vrsta ambalaže
Piece
- Vrsta proizvoda
filter za uklanjanje šuma
- Priključak
vijčana stezaljka
- Vrsta montaže
profilna šina
- Materijal
termoplast
- Dužina
97 mm
- Širina
22.5 mm
- Visina
90 mm
- Min. temperatura
-40 °C
- Maks. temperatura
+70 °C
IP20
IP40
- Proizvođač-br. dijela
0065014
- Tip
MK5130N
- Sadržaj
1 St.
- dim.
(D x Š x V) 97 x 22.5 x 90 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359205 Dold MK5130N filter za uklanjanje šuma (D x Š x V) 97 x 22.5 x 90 mm 1 St. Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 2359205 Dold MK5130N filter za uklanjanje šuma (D x Š x V) 97 x 22.5 x 90 mm 1 St. Piece
Opis
Pretvarači, koji se sve više koriste u instalacijama, na svom izlazu stvaraju strme prekidačke rubove, koji uzrokuju značajne EMC smetnje i visokofrekventne izjednačujuće struje u komponentama kruga spojenih na njih. Uređaji spojeni na pretvarač mogu se poremetiti ili eventualno uništiti. VF smetnje mogu se prenijeti na druge dijelove sustava, npr. Putem 24 V DC napajanja. Ovo je npr. B. slučaj s mjernim relejima čiji je mjerni ulaz spojen na pretvarač. Pomoćni napon mjernog releja galvanski je izoliran od mjernog ulaza, ali je spojen na mjerni ulaz na VF strani preko neizbježnog spojnog kapaciteta u unutarnjoj jedinici napajanja. Na odgovarajućim frekvencijama izjednačivačke struje do nekoliko ampera mogu teći od pretvarača do razine pomoćnog napona. Općenito, svi nadzorni uređaji spojeni na pretvarač mogu se poremetiti zasebnim pomoćnim naponom ili s dodatnim ulazima ili izlazima. Također je moguće da se smetnje koje proizvodi pretvarač prenose na druge dijelove sustava. Filtri za suzbijanje smetnji MK 5130N / LG 5130 imaju 4 prigušnice spojene serijski u putanjama filtra za 3 faze (ulazi L1 / L2 / L3, izlazi L1 ' / L2' / L3 ') kako bi se osiguralo suzbijanje širokopojasnih smetnji do visokih frekvencija . Ako je PE također spojen, kondenzator za suzbijanje smetnji Y djeluje protiv PE, a suzbijanje smetnji se dodatno poboljšava ("T filter"). Spajanjem MK 5130N / LG 5130 između pretvarača i mjernog releja / uređaja koji se treba potisnuti, VF struja koja teče kroz kapacitete spojnice uvelike se smanjuje, jer staze filtera predstavljaju impedanciju koja se povećava s frekvencijom. Time se izbjegavaju kvarovi ili čak uništavanje povezanih uređaja.
· Rad mjernih releja na pretvaračima i uređajima s visokofrekventnim smetnjama
· Suzbijanje smetnji dijelova kruga i malih potrošača do 50 mA po fazi
· U slučaju kvara električnih alata, kontaktora i fluorescentnih svjetiljki
· 3-fazni filter smetnji za mjerne releje
· Suzbijanje EMC smetnji uzrokovanih naponima smetnji
· Širokopojasno slabljenje visokofrekventnih komponenti
· Za nazivne napone do 3 AC 1000 V.
· Opcijski PE priključak za daljnje poboljšano suzbijanje smetnji
Ukupna širina: 22,5 mm
Ovaj tekst je strojno preveden.
· Rad mjernih releja na pretvaračima i uređajima s visokofrekventnim smetnjama
· Suzbijanje smetnji dijelova kruga i malih potrošača do 50 mA po fazi
· U slučaju kvara električnih alata, kontaktora i fluorescentnih svjetiljki
· 3-fazni filter smetnji za mjerne releje
· Suzbijanje EMC smetnji uzrokovanih naponima smetnji
· Širokopojasno slabljenje visokofrekventnih komponenti
· Za nazivne napone do 3 AC 1000 V.
· Opcijski PE priključak za daljnje poboljšano suzbijanje smetnji
Ukupna širina: 22,5 mm
