Name: Dold LH5946.48/61 0,2-4V UH=DC24V 0,2-6s 0061896 monitor mirovanja Broj relejnih izlaza: 5 Broj analognih ulaza: 3
Brand: Dold
SKU: 2359284
Availability: BackOrder

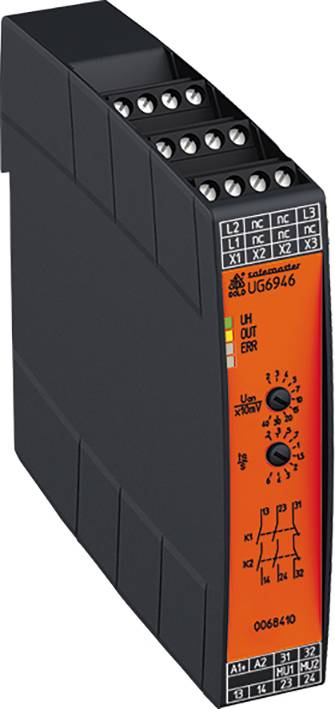

Narančasta sigurnosna releja, crno oplašten, prikazuje električni krug, LED-diode i priključke. Pogodan za industrijske sigurnosne primjene.

Slika slična

Vrsta proizvoda

monitor mirovanja

Broj relejnih izlaza

Radni napon

24 V/DC

Tip

LH5946.48/61 0,2-4V UH=DC24V 0,2-6s

Mjerni ulazi

Eingang (L1 - L2 - L3) Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Hysterese (für Erkennung Motorlauf): 100 %

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,08.12.

Broj

kom. - zaliha Njemačka

Ukupno (945,00 € / komad)

945,00 €

uklj. PDV

samo 48,15 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Dold LH5946.48/61 0,2-4V UH=DC24V 0,2-6s monitor mirovanja Broj relejnih izlaza: 5 Broj analognih ulaza: 3

Bez senzora i sigurno
Brzo vrijeme reakcije
Jednostavna naknadna ugradnja jer je bez senzora
Može se kombinirati sa SAFEMASTER STS magnetnom blokadom

Tehnički podaci

Ulaz (L1 - L2 - L3)
Mjerenje / napon motora: maks. 690 V AC
Ulazni otpor: 500 kΩ
Vrijednost odgovora Uan: 20 mV ... 400 mV, podesivo ili 0,2 ... 4 V, podesivo
Histereza (za otkrivanje rada motora): 100%
Kašnjenje isključivanja izlaznih kontakata nakon otkrivanja rada motora:<100 ms
Zastoji ts:0,2 ... 6 s podesivo
Pomoćni napon UH A1 - A2): AC 115 V, AC 230 V, AC 400 V, DC 24 V
Preporučena zaštita osigurača: 2 A
Raspon napona AC: 0,8 ... 1.1 UN
DC: 0,9 ... 1.2 UN
Nominalna potrošnja: 5 VA, 3 W.
Nazivna frekvencija (AC): 50/60 Hz
Frekvencijski raspon (AC): 45 ... 65 Hz
maksimalno valovitost (DC): 10%
Kašnjenje uključivanja izlaznih releja kada se primijeni pomoćni napon (motor je zaustavljen): 0,4 ... 0,8 s + postavljeno ts
Konfiguracija kontakata (sigurnosni kontakti): 3 NO kontakta, 1 NC kontakt
Za sigurnosna isključenja mogu se koristiti normalno otvoreni kontakti 23-24, 33-34 i 43-44.
NC kontakt 11-12 može se koristiti samo kao signalni kontakt!
Vrsta kontakta: relej, pozitivno vođen
Nazivni preklopni napon: AC 250 V
Toplinska struja I.th: 5 A (do 40 ° C)
Ukupna struja u kvadratu: vidi krivulju smanjenja preklopnog kapaciteta
do AC 15 normalno otvoren: 3 A / AC 230 V IEC / EN 60 947-5-1
NC kontakt 1 A / AC 230 V IEC / EN 60 947-5-1
do DC 13 normalno otvoren: 1 A / DC 24 V IEC / EN 60 947-5-1
NC kontakt 1 A / DC 24 V IEC / EN 60 947-5-1
na temelju DC 13 normalno otvorenog kontakta: 4 A / 24 V pri 0,1 Hz IEC / EN 60 947-5-1
NC kontakt 4 A / 24 V pri 0,1 Hz IEC / EN 60 947-5-1
Životni vijek električne struje pri 5 A, izmjenična struja 230 V cos ϕ = 1: ≥ 2 x 105Ciklusi prebacivanja
Zaštita sigurnosnih kontakata: maks. Osigurač 4 A gG / gL
Prekidač C6A Maksimalna učestalost uključivanja: 1200 / h
Mehanički vijek trajanja: ≥ 50 x 106 Ciklusi prebacivanja
Izlazi poluvodičkih signala: 100 mA DC 24 V, pozitivno prebacivanje, galvanski izolirano; Opskrba putem A3 + / A4; "ON" za izdanje, "ERR" za pogreške
Normalno otvoreni signalni kontakt: 3 A AC 250 V (zatvoren kad je omogućen)

Tip: LH5946.48/61 0,2-4V UH=DC24V 0,2-6s

Vrsta proizvoda: monitor mirovanja

Broj relejnih izlaza: 5

Mjerni ulazi: Eingang (L1 - L2 - L3) Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Hysterese (für Erkennung Motorlauf): 100 %

Radni napon: 24 V/DC

dim.: (Š x V) 45 mm x 90 mm

Broj analognih ulaza: 3

Ugradbena dubina: 121 mm

Težina: 400 g

Širina: 45 mm

Visina: 90 mm

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2359284 Dold LH5946.48/61 0,2-4V UH=DC24V 0,2-6s 0061896 monitor mirovanja Broj relejnih izlaza: 5 Broj analognih ulaza: 3

Upute za rad i sigurnost

Upute za rad i sigurnost 2359284 Dold LH5946.48/61 0,2-4V UH=DC24V 0,2-6s 0061896 monitor mirovanja Broj relejnih izlaza: 5 Broj analognih ulaza: 3

Opis

Sigurno otkrivanje zastoja za 3 i 1-fazne električne motore, npr. Za omogućavanje otključavanja sigurnosnih vrata na alatnim strojevima ili za aktiviranje kočenja.

Monitor zastoja LH 5946 pogodan je za otkrivanje zastoja svih električnih motora koji stvaraju napon uzrokovan ostatkom kad se zaustave. LH 5946 mjeri ovaj napon induciran zaostalom magnetizacijom na stezaljkama namota. U tu svrhu koriste se 2 suvišna mjerna kanala (L2 protiv L1 i L3 protiv L1). Ako se indukcijski napon istodobno približi 0 na oba kanala, to znači da je motor zaustavio uređaj i aktivirao se izlazni relej. Da bi se uređaj mogao prilagoditi najrazličitijim motorima i primjenama, naponski prag Uanispod koje LH 5946 otkriva zastoj. Trajanje za koje je Uanmora pasti ispod tako da se konačno ustavi zastoj i otpusti izlazni krug (vrijeme mirovanja ts).
Uz to, uređaj otkriva prekide žice na mjernim ulazima L1 / L2 / L3. Ako se otkrije prekid žice, izlazni relej prelazi u siguran položaj (kao kod motora koji radi). To se stanje sprema i može se izbrisati premošćivanjem terminala X3 - X2. Uz to se mjerni signali s oba kanala neprestano uspoređuju jedni s drugima. Ako se signali razlikuju dulje od približno 2,5 s, pokreće se pogreška simultanosti. Ova se pogreška resetira kad oba kanala istodobno dobivaju dovoljno visoke napone signala.
Terminali X1-X2 predstavljaju povratnu petlju za nadzor
Dostupni su vanjski povezani kontaktori za ojačanje kontakata (NC kontakt). Ako petlja povratnih informacija nije potrebna,
Terminali X1 - X2 moraju se premostiti, inače će se pojaviti poruka o pogrešci.

· Odgovara
- Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
- Ograničenje zahtjeva za SIL (SIL CL) 3 Prema IEC / EN 62061
- Razina integriteta sigurnosti (SIL) 3 Prema IEC / EN 61508, IEC / EN 61511 i EN 61800-5-2
· Sigurno praćenje zastoja 3- i 1-faznih motora
· Nisu potrebni vanjski inicijatori
· Neovisno o smjeru vrtnje
· Otkrivanje prekida žice u mjernom krugu
· Prisilno vođeni sigurnosni izlazni kontakti: 3 NO kontakta, 1 NC kontakt za AC 250 V
· 2 izlaza poluvodičkih signala
1 izlaz signala (normalno otvoren kontakt)
· Podesivi prag napona
· Podesivi zastoji
· LED zasloni za zaustavljanje motora, lom žice i radni napon
· Pogodno za upotrebu s pretvaračima frekvencije
Širina 45 mm

Ovaj tekst je strojno preveden.
