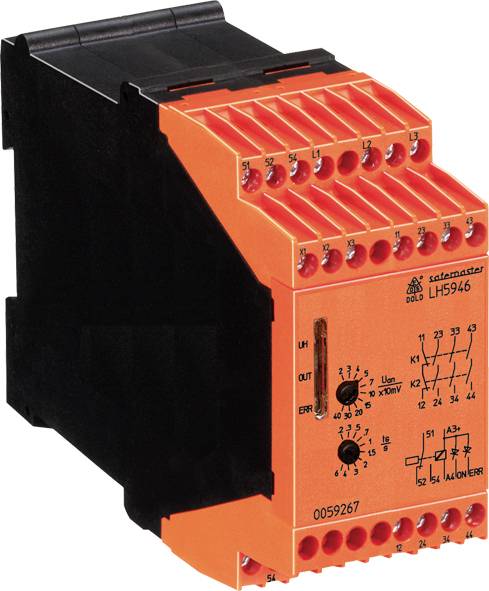

Dold LH5946.48/61 0,2-4V UH=DC24V 0,2-6s 0061896 monitor mirovanja
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
monitor mirovanja
Radni napon
24 V/DC
Tip
LH5946.48/61 0,2-4V UH=DC24V 0,2-6s
dim.
(Š x V) 45 mm x 90 mm
Ugradbena dubina
121 mm
Tehnički list (PDF)
Broj
Ukupno (935,00 € / komad)
935,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Dold LH5946.48/61 0,2-4V UH=DC24V 0,2-6s monitor mirovanja
- Bez senzora i sigurno
- Brzo vrijeme reakcije
- Jednostavna naknadna ugradnja jer je bez senzora
- Može se kombinirati sa SAFEMASTER STS magnetnom blokadom
Tehnički podaci
- Ulaz (L1 - L2 - L3)
- Mjerenje / napon motora: maks. 690 V AC
- Ulazni otpor: 500 kΩ
- Vrijednost odgovora Uan: 20 mV ... 400 mV, podesivo ili 0,2 ... 4 V, podesivo
- Histereza (za otkrivanje rada motora): 100%
- Kašnjenje isključivanja izlaznih kontakata nakon otkrivanja rada motora:<100 ms
- Zastoji ts:0,2 ... 6 s podesivo
- Pomoćni napon UH A1 - A2): AC 115 V, AC 230 V, AC 400 V, DC 24 V
- Preporučena zaštita osigurača: 2 A
- Raspon napona AC: 0,8 ... 1.1 UN
- DC: 0,9 ... 1.2 UN
- Nominalna potrošnja: 5 VA, 3 W.
- Nazivna frekvencija (AC): 50/60 Hz
- Frekvencijski raspon (AC): 45 ... 65 Hz
- maksimalno valovitost (DC): 10%
- Kašnjenje uključivanja izlaznih releja kada se primijeni pomoćni napon (motor je zaustavljen): 0,4 ... 0,8 s + postavljeno ts
- Konfiguracija kontakata (sigurnosni kontakti): 3 NO kontakta, 1 NC kontakt
- Za sigurnosna isključenja mogu se koristiti normalno otvoreni kontakti 23-24, 33-34 i 43-44.
- NC kontakt 11-12 može se koristiti samo kao signalni kontakt!
- Vrsta kontakta: relej, pozitivno vođen
- Nazivni preklopni napon: AC 250 V
- Toplinska struja I.th: 5 A (do 40 ° C)
- Ukupna struja u kvadratu: vidi krivulju smanjenja preklopnog kapaciteta
- do AC 15 normalno otvoren: 3 A / AC 230 V IEC / EN 60 947-5-1
- NC kontakt 1 A / AC 230 V IEC / EN 60 947-5-1
- do DC 13 normalno otvoren: 1 A / DC 24 V IEC / EN 60 947-5-1
- NC kontakt 1 A / DC 24 V IEC / EN 60 947-5-1
- na temelju DC 13 normalno otvorenog kontakta: 4 A / 24 V pri 0,1 Hz IEC / EN 60 947-5-1
- NC kontakt 4 A / 24 V pri 0,1 Hz IEC / EN 60 947-5-1
- Životni vijek električne struje pri 5 A, izmjenična struja 230 V cos ϕ = 1: ≥ 2 x 105Ciklusi prebacivanja
- Zaštita sigurnosnih kontakata: maks. Osigurač 4 A gG / gL
- Prekidač C6A Maksimalna učestalost uključivanja: 1200 / h
- Mehanički vijek trajanja: ≥ 50 x 106 Ciklusi prebacivanja
- Izlazi poluvodičkih signala: 100 mA DC 24 V, pozitivno prebacivanje, galvanski izolirano; Opskrba putem A3 + / A4; "ON" za izdanje, "ERR" za pogreške
- Normalno otvoreni signalni kontakt: 3 A AC 250 V (zatvoren kad je omogućen)
- Tip
LH5946.48/61 0,2-4V UH=DC24V 0,2-6s
- Vrsta proizvoda
monitor mirovanja
- Radni napon
24 V/DC
- dim.
(Š x V) 45 mm x 90 mm
- Ugradbena dubina
121 mm
- Težina
400 g
- Širina
45 mm
- Visina
90 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359284 Dold LH5946.48/61 0,2-4V UH=DC24V 0,2-6s 0061896 monitor mirovanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2359284 Dold LH5946.48/61 0,2-4V UH=DC24V 0,2-6s 0061896 monitor mirovanja
Opis
Sigurno otkrivanje zastoja za 3 i 1-fazne električne motore, npr. Za omogućavanje otključavanja sigurnosnih vrata na alatnim strojevima ili za aktiviranje kočenja.
Monitor zastoja LH 5946 pogodan je za otkrivanje zastoja svih električnih motora koji stvaraju napon uzrokovan ostatkom kad se zaustave. LH 5946 mjeri ovaj napon induciran zaostalom magnetizacijom na stezaljkama namota. U tu svrhu koriste se 2 suvišna mjerna kanala (L2 protiv L1 i L3 protiv L1). Ako se indukcijski napon istodobno približi 0 na oba kanala, to znači da je motor zaustavio uređaj i aktivirao se izlazni relej. Da bi se uređaj mogao prilagoditi najrazličitijim motorima i primjenama, naponski prag Uanispod koje LH 5946 otkriva zastoj. Trajanje za koje je Uanmora pasti ispod tako da se konačno ustavi zastoj i otpusti izlazni krug (vrijeme mirovanja ts).
Uz to, uređaj otkriva prekide žice na mjernim ulazima L1 / L2 / L3. Ako se otkrije prekid žice, izlazni relej prelazi u siguran položaj (kao kod motora koji radi). To se stanje sprema i može se izbrisati premošćivanjem terminala X3 - X2. Uz to se mjerni signali s oba kanala neprestano uspoređuju jedni s drugima. Ako se signali razlikuju dulje od približno 2,5 s, pokreće se pogreška simultanosti. Ova se pogreška resetira kad oba kanala istodobno dobivaju dovoljno visoke napone signala.
Terminali X1-X2 predstavljaju povratnu petlju za nadzor
Dostupni su vanjski povezani kontaktori za ojačanje kontakata (NC kontakt). Ako petlja povratnih informacija nije potrebna,
Terminali X1 - X2 moraju se premostiti, inače će se pojaviti poruka o pogrešci.
· Odgovara
- Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
- Ograničenje zahtjeva za SIL (SIL CL) 3 Prema IEC / EN 62061
- Razina integriteta sigurnosti (SIL) 3 Prema IEC / EN 61508, IEC / EN 61511 i EN 61800-5-2
· Sigurno praćenje zastoja 3- i 1-faznih motora
· Nisu potrebni vanjski inicijatori
· Neovisno o smjeru vrtnje
· Otkrivanje prekida žice u mjernom krugu
· Prisilno vođeni sigurnosni izlazni kontakti: 3 NO kontakta, 1 NC kontakt za AC 250 V
· 2 izlaza poluvodičkih signala
1 izlaz signala (normalno otvoren kontakt)
· Podesivi prag napona
· Podesivi zastoji
· LED zasloni za zaustavljanje motora, lom žice i radni napon
· Pogodno za upotrebu s pretvaračima frekvencije
Širina 45 mm
Ovaj tekst je strojno preveden.
