Dold LG5929.60/61 AC/DC24V 0064092 modul za proširenje
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
modul za proširenje
Radni napon
24 V/AC
24 V/DC
Tip
LG5929.60/61 AC/DC24V
dim.
(Š x V) 22.5 mm x 90 mm
Ugradbena dubina
121 mm
Tehnički list (PDF)
Broj
Ukupno (234,99 € / komad)
234,99 €
sa PDV-om
Istaknuti proizvodi i detalji

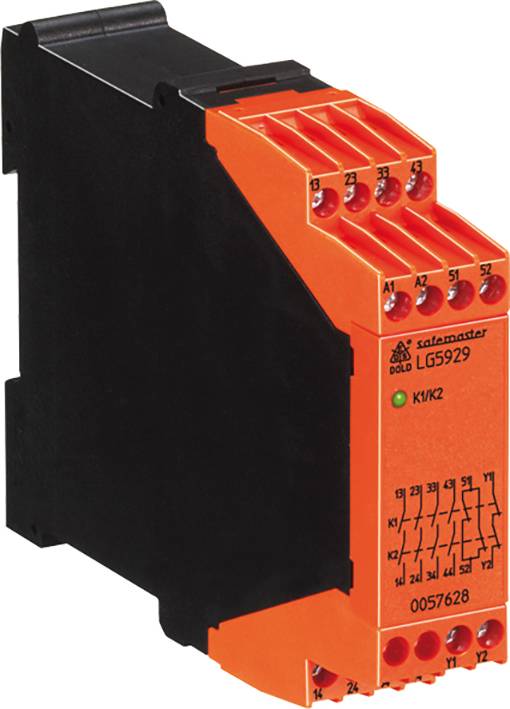

Dold LG5929.60/61 AC/DC24V modul za proširenje
- Sigurno širenje kontakta
Tehnički podaci
- Kontakti :: 5 NO kontakata, 1 NC kontakt za povratni krug
- Vrijeme odziva: najviše 20 ms
- Vrijeme puštanja: maks. 35 ms
- Vrsta kontakta: relej, pozitivno vođen
- Nominalni izlazni napon: AC 250 V
- Toplinska struja I.th: Maks. 8 A vidi krivulju ukupne struje
- Sklopni kapacitet prema AC 15 normalno otvorenim kontaktima: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 2 A / AC 230 V IEC / EN 60947-5-1
- do DC 13 normalno otvoren: 2 A / DC 24 V IEC / EN 60947-5-1
- NC kontakt: 2 A / DC 24 V IEC / EN 60947-5-1
- na temelju DC 13 normalno otvorenog kontakta: 4 A / 24 V pri 0,1 Hz IEC / EN 60947-5-1
- NC kontakt: 4 A / 24 V pri 0,1 Hz IEC / EN 60947-5-1
- Životni vijek električne struje prema AC 15 na 2 A, AC 230 V: 105Preklopni ciklusi IEC / EN 60947-5-1
- Dopuštena frekvencija uključivanja: 1200 ciklusa uključivanja / h
- Čvrstoća kratkog spoja maks. Osigurač: 10 A gG / gL IEC / EN 60947-5-1
- maksimalni prekidač: B 6 A
- Mehanički vijek trajanja: 20 x 106Ciklusi prebacivanja
- Rad temperaturnog raspona: - 25 ... + 55 ° C
- Skladištenje: - 25 ... + 85 ° C
- Tip
LG5929.60/61 AC/DC24V
- Vrsta proizvoda
modul za proširenje
- Radni napon
24 V/AC
24 V/DC
- dim.
(Š x V) 22.5 mm x 90 mm
- Ugradbena dubina
121 mm
- Težina
205 g
- Širina
22.5 mm
- Visina
90 mm
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359246 Dold LG5929.60/61 AC/DC24V 0064092 modul za proširenje
Upute za rad i sigurnost
Upute za rad i sigurnost 2359246 Dold LG5929.60/61 AC/DC24V 0064092 modul za proširenje
Opis
Ako je potrebno više sigurnosnih krugova nego što ih pruža jedan sigurnosni modul, koristi se produžni modul LG 5929. Koristi se za sigurnu i pouzdanu replikaciju kontakata i ojačanje kontakata sigurnosnih modula uz nadzor povratne petlje. Modul za proširenje ima pozitivno vođene kontakte i dostupan je s različitim kombinacijama kontakata.
· Odgovara u vezi s odgovarajućim sklopnim uređajem
Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
Ograničenje zahtjeva za SIL (SIL CL) 3 Prema IEC / EN 62061
Razina integriteta sigurnosti (SIL) 3 · Prema IEC / EN 61508
· Prema EN 50156-1 za sustave izgaranja
Upravljanje je također moguće pomoću poluvodičkih izlaza povezanih sa sigurnošću (ESPE, hitno zaustavljanje itd.)
· Suvišni i pozitivno vođeni kontakti
· Izlaz: najviše 5 NO kontakata ili 4 NO kontakta / 1 NC kontakt, 1 NC kontakt za povratni krug
· Za 1- ili 2-kanalne krugove
· Prikaz radnog stanja
Priključak vodiča: također 2 x 1,5 mm2 žica s rukavcem i plastičnim ovratnikom, ili 2 x 2,5 mm2 čvrsta
Ukupna širina 22,5 mm
Ovaj tekst je strojno preveden.
· Odgovara u vezi s odgovarajućim sklopnim uređajem
Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
Ograničenje zahtjeva za SIL (SIL CL) 3 Prema IEC / EN 62061
Razina integriteta sigurnosti (SIL) 3 · Prema IEC / EN 61508
· Prema EN 50156-1 za sustave izgaranja
Upravljanje je također moguće pomoću poluvodičkih izlaza povezanih sa sigurnošću (ESPE, hitno zaustavljanje itd.)
· Suvišni i pozitivno vođeni kontakti
· Izlaz: najviše 5 NO kontakata ili 4 NO kontakta / 1 NC kontakt, 1 NC kontakt za povratni krug
· Za 1- ili 2-kanalne krugove
· Prikaz radnog stanja
Priključak vodiča: također 2 x 1,5 mm2 žica s rukavcem i plastičnim ovratnikom, ili 2 x 2,5 mm2 čvrsta
Ukupna širina 22,5 mm
Ovaj tekst je strojno preveden.
