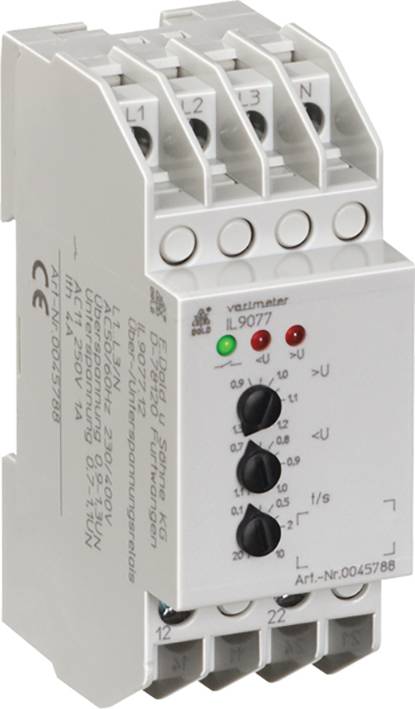

Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 naponski nadzorni relej
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
naponski nadzorni relej
Radni napon
230 V
400 V
Tip
IL9077.12 3/NAC 400/230V 0,1-20S.
dim.
(Š x V) 35 mm x 90 mm
Ugradbena dubina
59 mm
Tehnički list (PDF)
Broj
Ukupno (345,00 € / komad)
345,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Dold IL9077.12 3/NAC 400/230V 0,1-20S. naponski nadzorni relej
- Veća sigurnost u zgradama
Tehnički podaci
- Nazivni napon UN:
- Jednofazni priključak: AC 100V, 115 V, 220 V, 230 V,
- AC 400 V, 415 V, 440 V, 500 V
- Trofazni bez priključka neutralnog vodiča: 3AC 100 V, 115 V, 220 V, 230 V,
- 3AC 400 V, 415 V, 440 V, 480 V, 500 V
- 3-fazni s priključkom neutralnog vodiča: 3 / N AC 100 V / 58 V; 3 / N izmjeničnog napona 110V / 64V;
- 3 / N AC 200 V / 115 V; 3 / N izmjenični 220V / 127V;
- 3 / N AC 230 V / 133 V; 3 / N AC 400 V / 230 V;
- 3 / N izmjenična struja 415 V / 240 V; 3 / N AC 440 V / 254 V;
- 3 / N AC 480 V / 277 V; 3 / N AC 500 V / 290 V
- Raspon napona: 0,7 ... 1.3 UN
- Kapacitet preopterećenja: 1,35 UN, trajno
- Nominalna potrošnja: približno 8 VA (L3-N) (približno 16 VA s IP 9077)
- Nazivna frekvencija: 50/60 Hz
- Vrijednost odgovora za
- Preopterećenje ">U ": 0,9 ... 1.3 UN podesiva
- Vrijednost odgovora za
- Podnapon "
- Tip
IL9077.12 3/NAC 400/230V 0,1-20S.
- Vrsta proizvoda
naponski nadzorni relej
- Radni napon
230 V
400 V
- dim.
(Š x V) 35 mm x 90 mm
- Ugradbena dubina
59 mm
- Težina
110 g
- Širina
35 mm
- Visina
90 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359243 Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 naponski nadzorni relej
Upute za rad i sigurnost
Upute za rad i sigurnost 2359243 Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 naponski nadzorni relej
Opis
Nadzor izmjeničnih i trofaznih mreža za podnapon i prenapon, na pr. B. za nadgledanje samogenerirajućih sustava prema VDE 0100.
Prema IEC / EN 60 255-1
· Otkrivanje prenapona, podnapona i prekida faze
· Dijagnoza mrežne greške kroz nekoliko LED-a
· Vrijednosti odziva za prenaponski i podnaponski napon mogu se postaviti zasebno
Veliki rasponi podešavanja 0,9 ... 1.3 UN ili 0.7 ... 1.1 UN
Podesivo kašnjenje od 0,1 ... 20 s
· Princip zatvorenog kruga
· Bez pomoćnog napona
· Bilo koji slijed faze
· Može se koristiti i u jednoj fazi
· 2 preklopna kontakta
Ukupna širina 35 mm
Ovaj tekst je strojno preveden.
Prema IEC / EN 60 255-1
· Otkrivanje prenapona, podnapona i prekida faze
· Dijagnoza mrežne greške kroz nekoliko LED-a
· Vrijednosti odziva za prenaponski i podnaponski napon mogu se postaviti zasebno
Veliki rasponi podešavanja 0,9 ... 1.3 UN ili 0.7 ... 1.1 UN
Podesivo kašnjenje od 0,1 ... 20 s
· Princip zatvorenog kruga
· Bez pomoćnog napona
· Bilo koji slijed faze
· Može se koristiti i u jednoj fazi
· 2 preklopna kontakta
Ukupna širina 35 mm
Ovaj tekst je strojno preveden.
