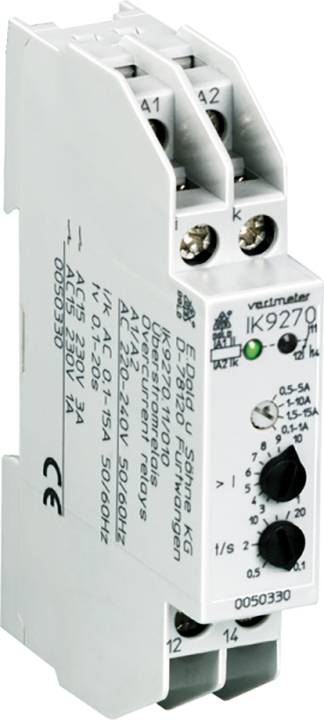

Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 relej za nadzor struje
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relej za nadzor struje
Radni napon
230 V
400 V
Tip
IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S.
dim.
(Š x V) 17.5 mm x 90 mm
Ugradbena dubina
61 mm
Tehnički list (PDF)
Broj
Ukupno (259,00 € / komad)
259,00 €
sa PDV-om
Tehnički podaci
- Mjerni krugovi: 1-fazni
- Područja mjerenja (nominalna frekvencija 50 ... 400 Hz):
- 0,1 ... 15 A
- 4 podpodručja putem okretnog prekidača
- podesivo: 0,1 ... 1 A; 0,5 ... 5 A; 1 ... 10 A; 1,5 ... 15 A maks. Kontinuirana struja: 20 A na 50 ° C 15 A na 60 ° C
- Postavljanje vrijednosti odziva: Besprijekorno u mjernom području
- Omjer ispadanja (histereza): približno 4% vrijednosti postavke, trajno postavljeno
- Ponovljivost: ≤ ± 1%
- Vremensko kašnjenje tv: 0,1 ... 20 s podesivo
- Pomoćni napon UH: AC / DC 24 V, AC 220 ... 240 V
- Raspon napona:
- Na izmjeničnoj struji: 0,8 ... 1,1 UH
- Za istosmjernu struju: 0,8 ... 1,25 UH
- Nominalna potrošnja pri AC 230 V 3,2 VA
- na DC 24 V 0,8 W.
- Nazivna frekvencija: 50/60 Hz
- Frekvencijski raspon: ± 5%
- Kontakti: 1 kontakt za promjenu
- Toplinska struja I.th: 5 A
- Sklopna sposobnost Prema AC 15 normalno otvoren kontakt: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Električni vijek trajanja Prema AC 15 na 1 A, AC 230 V normalno otvoren: 3 x 105Preklopni ciklusi IEC / EN 60947-5-1
- Čvrstoća kratkog spoja maks. Osigurač: 4 A gG / gL IEC / EN 60947-5-1
- Mehanički vijek trajanja:>50 x 106 Ciklusi prebacivanja
- Rad temperaturnog raspona: - 20 ... + 60 ° C
- Skladištenje: - 25 ... + 60 ° C
- Priključak vodiča: vijčane stezaljke
- Tip
IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S.
- Vrsta proizvoda
relej za nadzor struje
- Radni napon
230 V
400 V
- dim.
(Š x V) 17.5 mm x 90 mm
- Ugradbena dubina
61 mm
- Težina
70 g
- Širina
17.5 mm
- Visina
90 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359286 Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 relej za nadzor struje
Upute za rad i sigurnost
Upute za rad i sigurnost 2359286 Dold IK9270.11 AC 220 - 240V 0,1 - 15A Tv = 0,1 - 20S. 0051230 relej za nadzor struje
Opis
Nadstrujni nadzor u trofaznim mrežama i mrežama naizmjenične struje.
· Prema IEC / EN 60 255-1
· 1-fazna
· Mjerenje se kreće od AC 0,1 ... 100 A
· Vrijednost odziva podesiva
· Fiksna histereza
· Podesivo kašnjenje prebacivanja
· Princip zatvorenog kruga (izlazni relej se ne aktivira u slučaju kvara)
· Izborni princip otvorenog kruga (izlazni relej aktivira se u slučaju kvara)
· LED prikazi.
· S pomoćnim naponom
· Pomoćni krug - mjerni krug galvanski izoliran
· Dubina 61 mm i priključne stezaljke na dnu za ugradnju i industrijske razdjelnike prema DIN 43 880
· Širina 17,5 mm
Ovaj tekst je strojno preveden.
· Prema IEC / EN 60 255-1
· 1-fazna
· Mjerenje se kreće od AC 0,1 ... 100 A
· Vrijednost odziva podesiva
· Fiksna histereza
· Podesivo kašnjenje prebacivanja
· Princip zatvorenog kruga (izlazni relej se ne aktivira u slučaju kvara)
· Izborni princip otvorenog kruga (izlazni relej aktivira se u slučaju kvara)
· LED prikazi.
· S pomoćnim naponom
· Pomoćni krug - mjerni krug galvanski izoliran
· Dubina 61 mm i priključne stezaljke na dnu za ugradnju i industrijske razdjelnike prema DIN 43 880
· Širina 17,5 mm
Ovaj tekst je strojno preveden.
