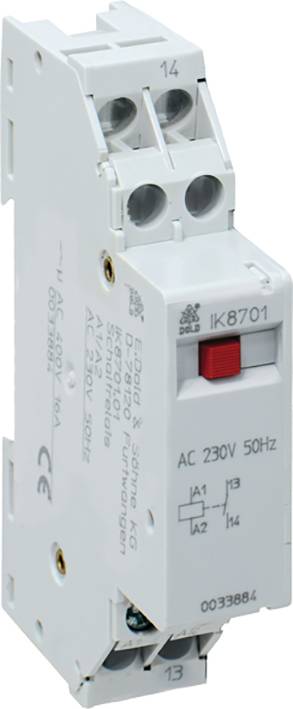

Dold IK8701.12 AC50HZ 230V spojni modul Nazivni napon: 230 V/AC Prebacivanje struje (maks.): 16 A 2 prebacivanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
spojni modul
Vrsta kontakta
2 prebacivanje
Nazivni napon
230 V/AC
Prebacivanje struje (maks.)
16 A
Tip
IK8701.12 AC50HZ 230V
Tehnički list (PDF)
Broj
Ukupno (77,99 € / komad)
77,99 €
sa PDV-om
Istaknuti proizvodi i detalji
Dold IK8701.12 AC50HZ 230V spojni modul Nazivni napon: 230 V/AC Prebacivanje struje (maks.): 16 A 2 prebacivanje 1 St.
- Za prebacivanje opterećenja svjetiljki
- Ulazni spojni relej, npr. za kontrolu PLC-a
- Izlazni spojni relej, npr. za PLC-kontrolirana opterećenja
- Prema EN 60947-5-1
- Gumb za ručno nadjačavanje kontakata
- indikator položaja prekidača
- Visoka toplinska struja Ith
- 17,5 ili 35 ili 52,5 mm ukupne širine
Tehnički podaci
- Priključak vodiča: 2 x 2,5 mm² puna ili 2 x 1,5 mm² žica s rukavcem ili 2 x 1 mm² žica s rukavcem
- Priključak vodiča: ravne stezaljke sa samopodizanjem
- Moment pritezanja: 0,8 Nm
- Brzo pričvršćivanje: tračnica s gornjim šeširom
- Vrsta proizvoda
spojni modul
- Tip
IK8701.12 AC50HZ 230V
- Priključak
vijčana stezaljka
- Boja
bijela
- Vrijeme odziva
30 ms
- Vrijeme opadanja
30 ms
- Vrsta kontakta
2 prebacivanje
- Nazivni napon
230 V/AC
- Prebacivanje struje (maks.)
16 A
- Maks. rasklopna snaga
1200 W
- Električni vijek trajanja
S otpornim opterećenjem AC 230 V: 6 A 150 x 104Ciklusi prebacivanja
10 A 75 x 104 Ciklusi prebacivanja
16 A 12 x 104 Ciklusi prebacivanja
- Mehanički vijek trajanja
> 10 x 106Ciklusi prebacivanja
- Maks. temperatura
+45 °C
- Min. temperatura
-20 °C
- Dužina
89 mm
- Širina
17.5 mm
- Visina
58 mm
- dim.
(D x Š x V) 89 x 17.5 x 58 mm
- Sadržaj
1 St.
- Težina
100 g
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359219 Dold IK8701.12 AC50HZ 230V spojni modul Nazivni napon: 230 V/AC Prebacivanje struje (maks.): 16 A 2 prebacivanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2359219 Dold IK8701.12 AC50HZ 230V spojni modul Nazivni napon: 230 V/AC Prebacivanje struje (maks.): 16 A 2 prebacivanje 1 St.
Opis
Kontakti se aktiviraju pomoću zamašne armature preko klipa. Nakon pada napona uzbude, opruga vraća armaturu, koja je spojena na klip, u njegov položaj mirovanja. Mogu i kontakti
može se ručno upravljati gumbom na prednjoj strani. Ovaj gumb služi i za prikaz položaja prekidača. Kontakti se zatvaraju kad se pritisne tipka. Kad se struja ukloni, crvena se zatvara
Gumb u ravnini s prednjim rubom.
· Za prebacivanje opterećenja žarulje
· Relej ulazne spojnice, npr. Za upravljanje PLC-om
· Relej izlazne spojnice, npr. Za PLC-kontrolirana opterećenja
· Prema EN 60947-5-1
· Tipka za ručno aktiviranje kontakata
· Pokazivač položaja prekidača
· Visoka toplinska struja Ith
· Ukupna širina 17,5 ili 35 ili 52,5 mm
Ovaj tekst je strojno preveden.
